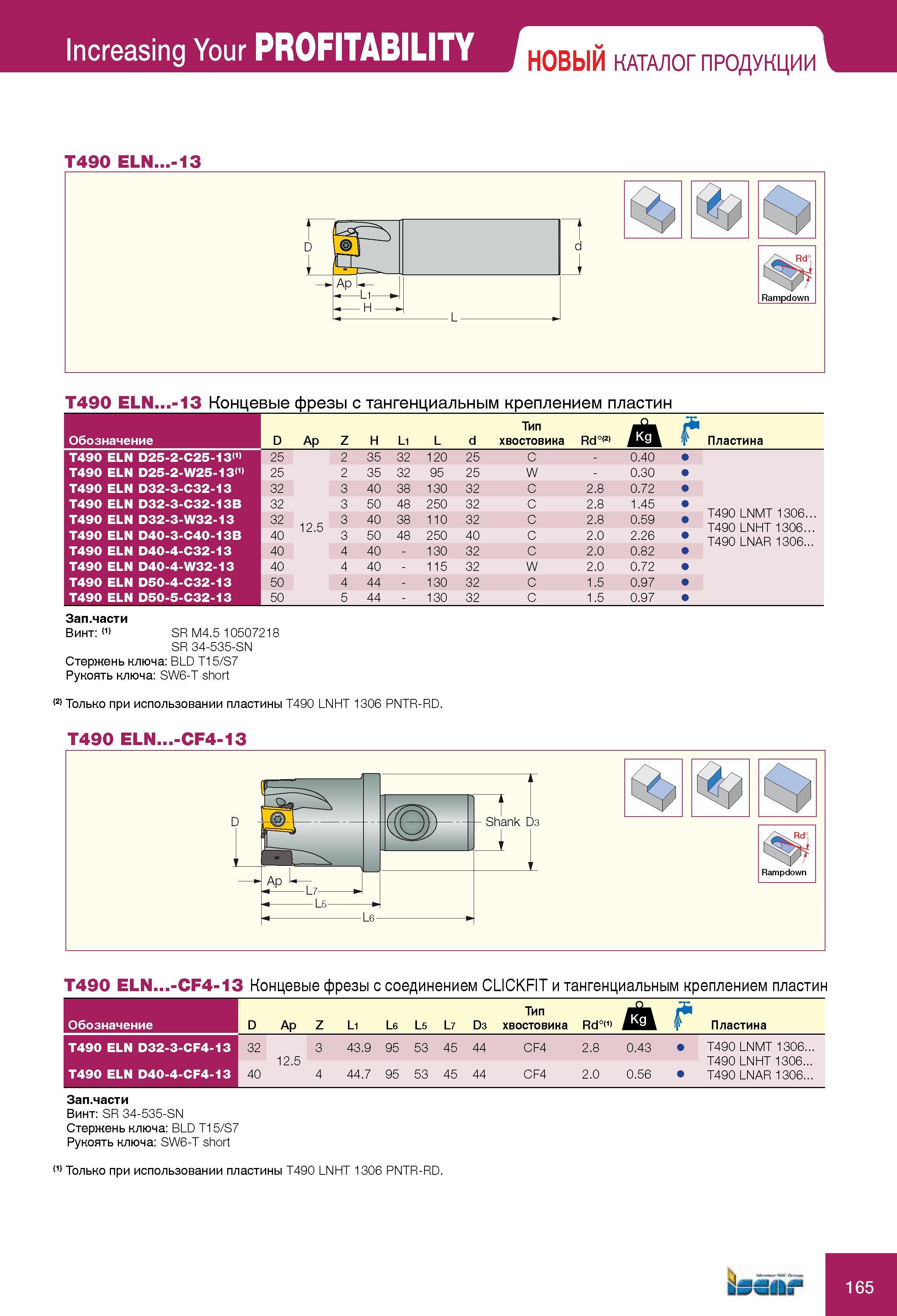

Концевые фрезы Iscar T490 ELN -13 с тангенциальным креплением пластин Общий вид Основные параметры Обозначение инструмента D Ap Z H L1 L d Тип хвостовика Rd°(2) Пл

Концевые фрезы Iscar T490 ELN...-13 с тангенциальным креплением пластин Общий вид Основные параметры Обозначение инструмента D Ap Z H L1 L d Тип хвостовика Rd°(2) Пластина T490 ELN D25-2-C25-13'1' 25 2 35 32 120 25 C - 0.40 T490 ELN D25-2-W25-13'1' 25 2 35 32 95 25 W - 0.30 T490 ELN D32-3-C32-13 32 3 40 38 130 32 C 2.8 0.72 T490 ELN D32-3-C32-13B 32 3 50 48 250 32 C 2.8 1.45 T490 LNMT 1306... T490 LNHT 1306. T490 LNAR 1306... T490 ELN D32-3-W32-13 32 12.5 3 40 38 110 32 C 2.8 0.59 T490 ELN D40-3-C40-13B 40 3 50 48 250 40 C 2.0 2.26 T490 ELN D40-4-C32-13 40 4 40 - 130 32 C 2.0 0.82 T490 ELN D40-4-W32-13 40 4 40 - 115 32 W 2.0 0.72 T490 ELN D50-4-C32-13 50 4 44 - 130 32 C 1.5 0.97 T490 ELN D50-5-C32-13 50 5 44 - 130 32 C 1.5 0.97 Запасные части Винт SR M4.5 10507218 SR 34-535-SN Стержень ключа BLD T15/S7 Рукоять ключа SW6-T short (2) Только при использовании пластины T490 LNHT 1306 PNTR-RD. T490 ELN...-CF4-13 T490 ELN...-CF4-13 Концевые фрезы с соединением CLICKFIT и тангенциальным креплением пластин Обозначение D Ap Z L1 L6 L5 L7 D3 Тип хвостовика Rd°(1) Пластина T490 ELN D32-3-CF4-13 32 12.5 3 43.9 95 53 45 44 CF4 2.8 0.43 T490 LNMT 1306... T490 LNHT 1306... T490 LNAR 1306... T490 ELN D40-4-CF4-13 40 4 44.7 95 53 45 44 CF4 2.0 0.56 Запасные части Винт SR 34-535-SN Стержень ключа BLD T15/S7 Рукоять ключа SW6-T short Только при использовании пластины T490 LNHT 1306 PNTR-RD. 165 Increasing Your PRoFITABILITY T490 ELN...-13
