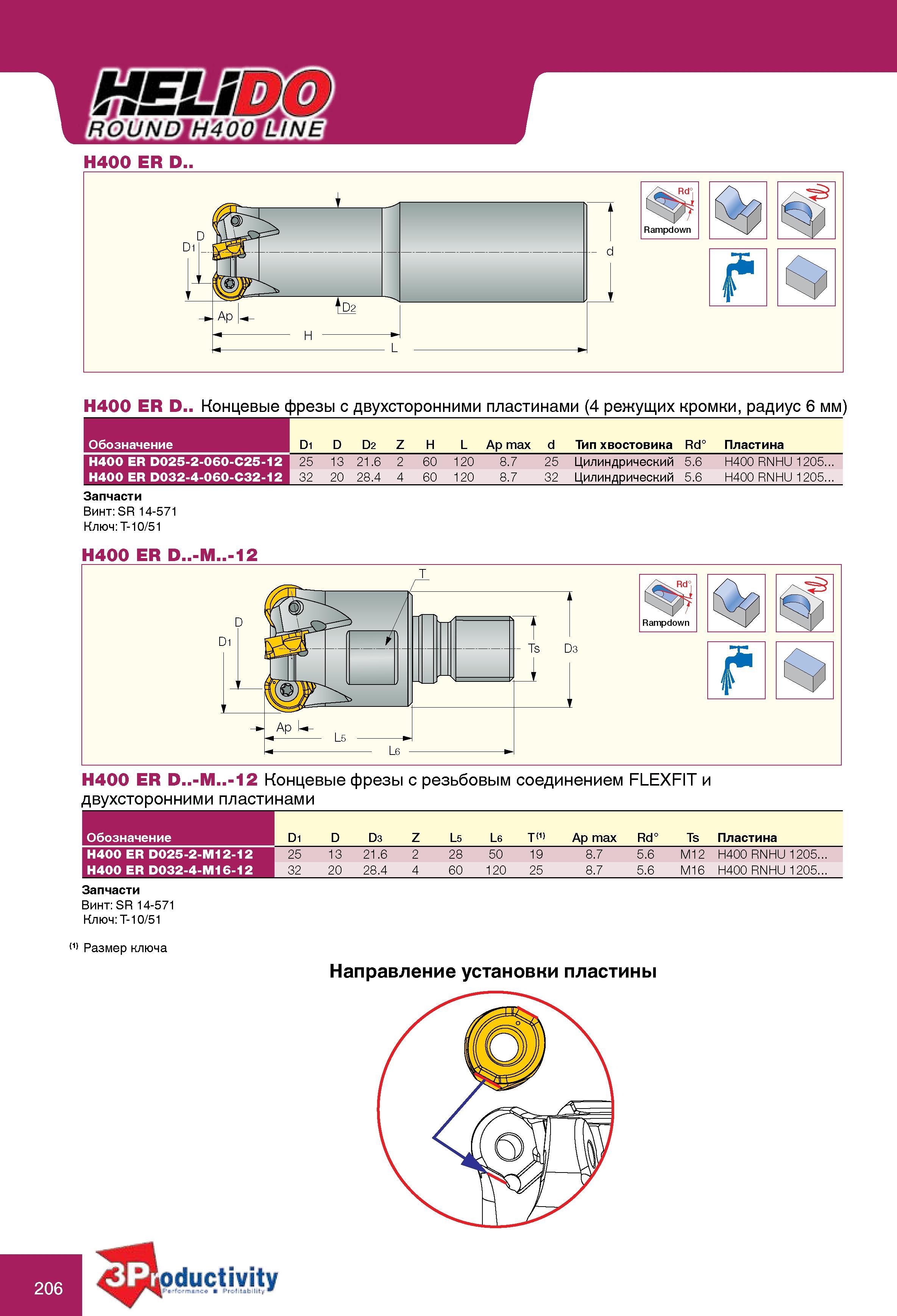

206 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.206
Концевые фрезы Iscar H400 ER D с двухсторонними пластинами (4 режущих кромки, радиус 6 мм) Обозначение Изображение и основные технические характеристики Di D D2 Z Концевые фрезы Iscar H400 ER D.. с двухсторонними пластинами (4 режущих кромки, радиус 6 мм) Обозначение Изображение и основные технические характеристики Di D D2 Z H L Ap max d Тип хвостовика Rd° Пластина H400 ER D025-2-060-C25-12 25 13 21.6 2 60 120 8.7 25 Цилиндрический СО 5. H400 RNHU 1205... H400 ER D032-4-060-C32-12 32 20 28.4 4 60 120 8.7 32 Цилиндрический 5.6 H400 RNHU 1205... Запчасти Винт SR 14-571 Ключ T-10/51 H400 ER D..-M..-12 H400 ER D..-M..-12 Концевые фрезы с резьбовым соединением FLEXFIT и двухсторонними пластинами Обозначение Di D D3 Z L5 L6 T Ap max Rd° Ts Пластина H400 ER D025-2-M12-12 25 13 21.6 2 28 50 19 8.7 5.6 M12 H400 RNHU 1205... H400 ER D032-4-M16-12 32 20 28.4 4 60 120 25 8.7 5.6 M16 H400 RNHU 1205... Запчасти Винт SR 14-571 Ключ T-10/51 Размер ключа Направление установки пластины 206 ifioductivity 14:1 ИЬ III, H400 ER D.. H400 ER D..
