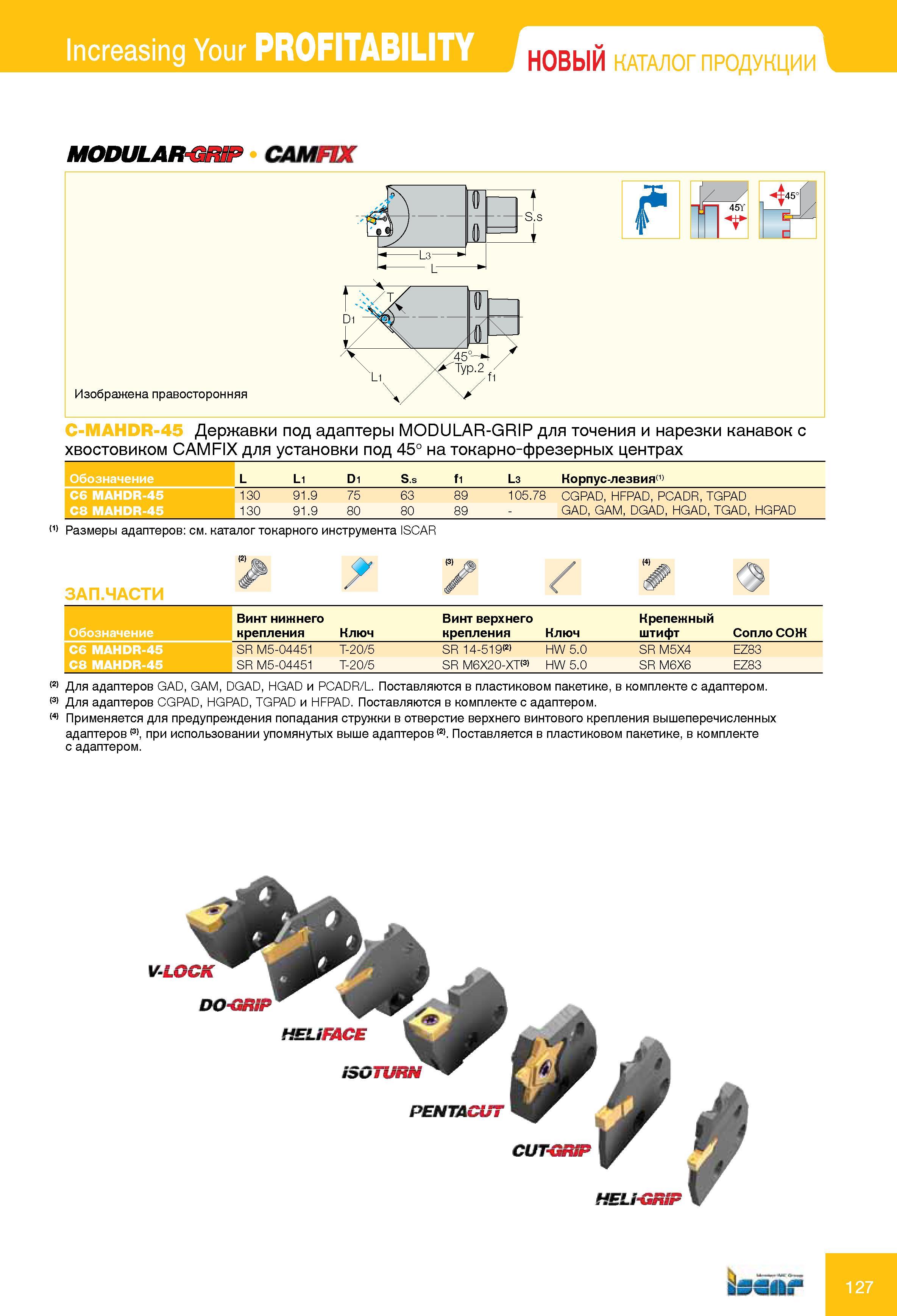

Державки Искар под адаптеры MODULAR-GRIP для точения и нарезки канавок с хвостовиком CAMFlX для установки под 45 градусов на токарно-фрезерных центрах Обозначение

Державки Искар под адаптеры MODULAR-GRIP для точения и нарезки канавок с хвостовиком CAMFlX для установки под 45 градусов на токарно-фрезерных центрах Обозначение

Державки Искар под адаптеры MODULAR-GRIP для точения и нарезки канавок с хвостовиком CAMFlX для установки под 45 градусов на токарно-фрезерных центрах Обозначение Изображения и основные технические данные L Li Di S.s fi L3 Корпус-лезвия(1) C6 MAHDR-45 C8 MAHDR-45 130 130 91.9 91.9 75 80 63 80 89 89 105.78 CGPAD, HFPAD, PCADR, TGPAD GAD, GAM, DGAD, HGAD, TGAD, HGPAD Размеры адаптеров см. каталог токарного инструмента ISCAR Запасные части Обозначение винт нижнего крепления Ключ винт верхнего крепления Ключ Крепежный штифт Сопло СоЖ C6 MAHDR-45 SR M5-04451 T-20/5 SR 14-519(2) HW 5.0 SR M5X4 EZ83 C8 MAHDR-45 SR M5-04451 T-20/5 SR M6X20-XT(3) HW 5.0 SR M6X6 EZ83 (2) Для адаптеров GAD, GAM, DGAD, HGAD и PCADR/L. Поставляются в пластиковом пакетике, в комплекте с адаптером. (3) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются в комплекте с адаптером. (4) Применяется для предупреждения попадания стружки в отверстие верхнего винтового крепления вышеперечисленных адаптеров (3), при использовании упомянутых выше адаптеров (2). Поставляется в пластиковом пакетике, в комплекте с адаптером. (2) (3) (4) PENTACUT CUTJSRiF Increasing Your PROFITABILITY MODULAR m CAM
