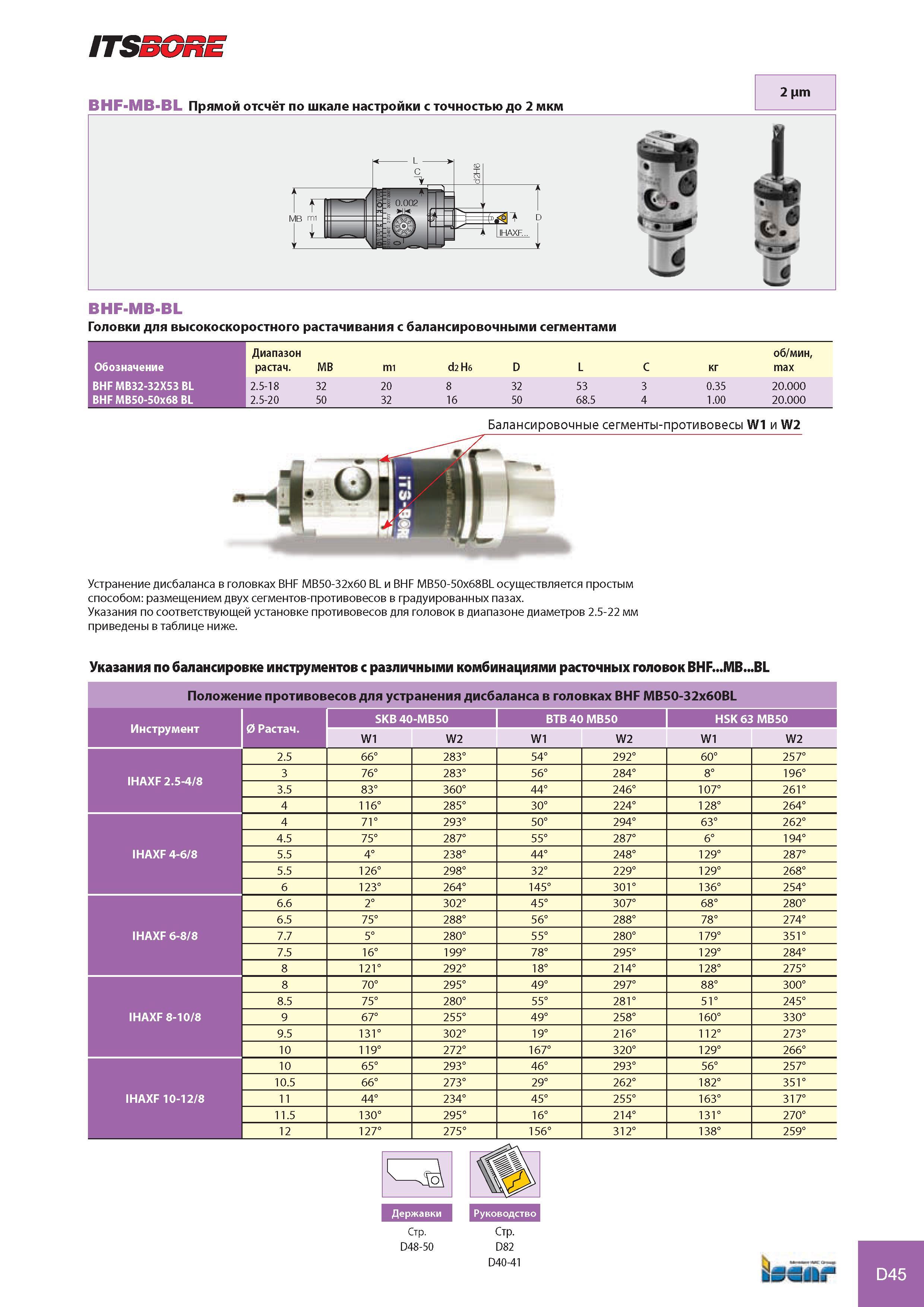

Устранение дисбаланса в чистовых расточных головках Iscar BHF MB50-32х60 BL и BHF MB50-50х68BL осуществляется простым способом Размещением двух сегментов-п860 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D45 |
|||||
Устранение дисбаланса в чистовых расточных головках Iscar BHF MB50-32х60 BL и BHF MB50-50х68BL осуществляется простым способом Размещением двух сегментов-п Устранение дисбаланса в чистовых расточных головках Iscar BHF MB50-32х60 BL и BHF MB50-50х68BL осуществляется простым способом Размещением двух сегментов-противовесов в градуированных пазах. Указания по соответствующей установке противовесов для головок в диапазоне диаметров 2.5-22 мм приведены в таблице ниже. Указания по балансировке инструментов с различными комбинациями расточных головок BHF...MB...BL Положение противовесов для устранения дисбаланса в головках BHF MB50-32x60BL Инструмент 0 Растач. SKB 40-MB50 BTB 40 MB50 HSK 63 MB50 W1 W2 W1 W2 W1 W2 IHAXF 2.5-4/8 2.5 66° 283° 54° 292° 60° 257° 3 76° 283° 56° 284° 8° 196° 3.5 83° 360° 44° 246° 107° 261° 4 116° 285° 30° 224° 128° 264° IHAXF 4-6/8 4 71° 293° 50° 294° 63° 262° 4.5 75° 287° 55° 287° 6° 194° 5.5 4° 238° 44° 248° 129° 287° 5.5 126° 298° 32° 229° 129° 268° 6 123° 264° 145° 301° 136° 254° IHAXF 6-8/8 6.6 2° 302° 45° 307° 68° 280° 6.5 75° 288° 56° 288° 78° 274° 7.7 5° 280° 55° 280° 179° 351° 7.5 16° 199° 78° 295° 129° 284° 8 121° 292° 18° 214° 128° 275° IHAXF 8-10/8 8 70° 295° 49° 297° 88° 300° 8.5 75° 280° 55° 281° 51° 245° 9 67° 255° 49° 258° 160° 330° 9.5 131° 302° 19° 216° 112° 273° 10 119° 272° 167° 320° 129° 266° IHAXF 10-12/8 10 65° 293° 46° 293° 56° 257° 10.5 66° 273° 29° 262° 182° 351° 11 44° 234° 45° 255° 163° 317° 11.5 130° 295° 16° 214° 131° 270° 12 127° 275° 156° 312° 138° 259° Стр. D48-50 Державки Руководство Стр. D82 D40-41 D45 ITSSORE BHF-MB-BL Прямой отсчёт по шкале настройки с точностью до 2 мкм BHF-MB-BL Головки для высокоскоростного растачивания с балансировочными сегментами Обозначение Диапазон растач. MB m1 d2 H6 D L C кг об/мин, max BHF MB32-32X53 BL 2.5-18 32 20 8 32 53 3 0.35 20.000 BHF MB50-50x68 BL 2.5-20 50 32 16 50 68.5 4 1.00 20.000 Балансировочные сегменты-противовесы W1 и W2 |
|||||
