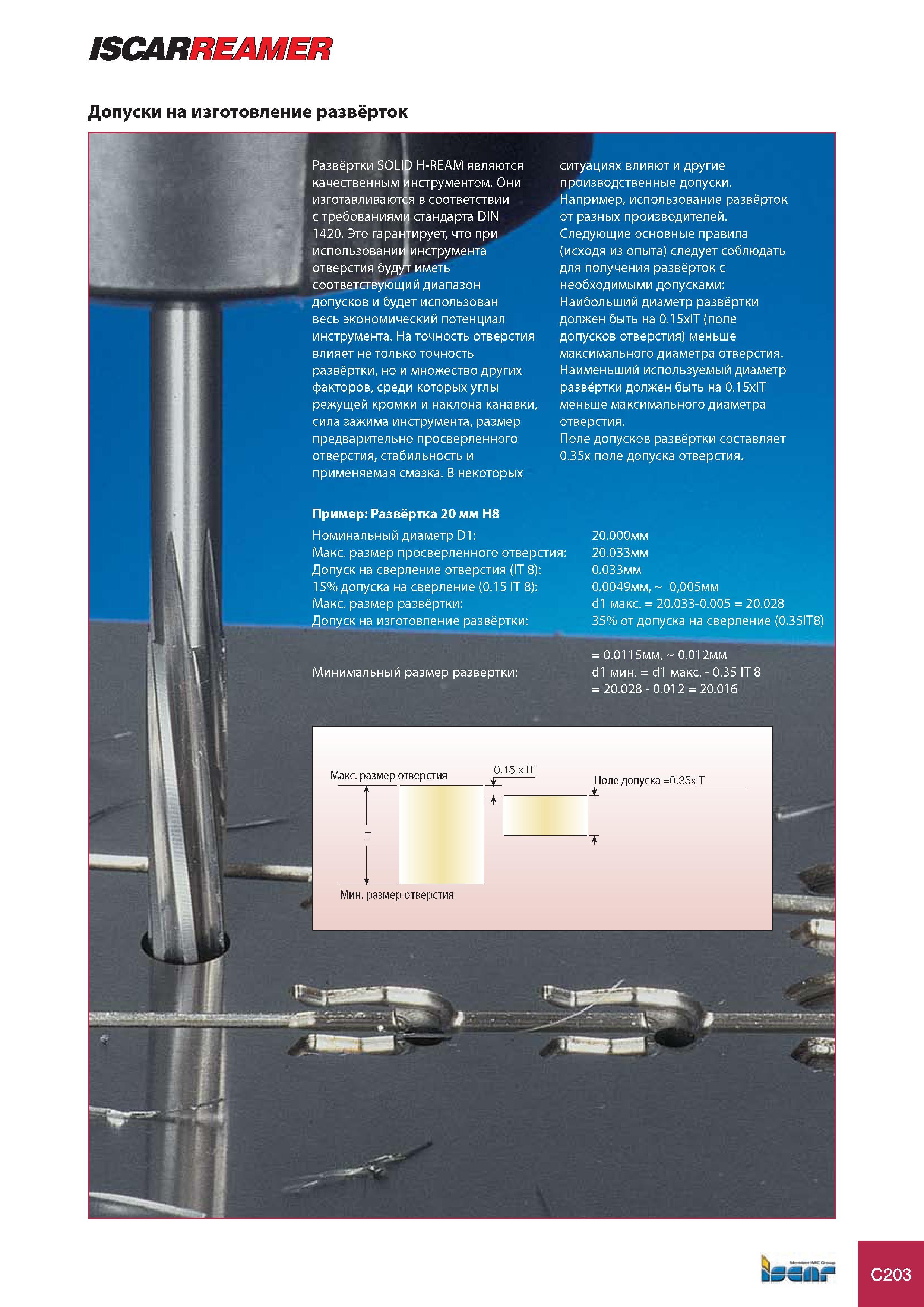

Машинные твердосплавные развёртки Iscar SOLID H-REAM являются качественным режущим многолезвийным инструментом. Они изготавливаются в соответствии с требованиями стандарта DIN 1420. Это гарантирует, что при использовании инструмента отверстия будут иметь соответствующий диапазон допусков и будет использован весь экономический потенциал инструмента. На точность отверстия влияет не только точность развёртки, но и множество других факторов, среди которых углы режущей кромки и наклона канавки, сила зажима инструмента, размер предварительно просверленного отверстия, стабильность и применяемая смазка. В некоторых ситуациях влияют и другие производственные допуски. Например, использование развёрток от разных производителей. Следующие основные правила (исходя из опыта) следует соблюдать для получения развёрток с необходимыми допусками Наибольший диаметр развёртки должен быть на 0.15xIT (поле допусков отверстия) меньше максимального диаметра отверстия. Наименьший используемый диаметр развёртки должен быть на 0.15xIT меньше максимального диаметра отверстия. Поле допусков развёртки составляет 0.35x поле допуска отверстия. Пример Развёртка 20 мм H8 Номинальный диаметр D1 Макс. размер просверленного отверстия Допуск на сверление отверстия (IT 8) 15% допуска на сверление (0.15 IT 8) Макс. размер развёртки Допуск на изготовление развёртки 20.000мм 20.033мм 0.033мм 0.0049мм, 0,005мм d1 макс. = 20.033-0.005 = 20.028 35% от допуска на сверление (0.35IT8) = 0.0115мм, 0.012мм d1 мин. = d1 макс. - 0.35 IT 8 = 20.028 - 0.012 = 20.016 Минимальный размер развёртки Макс. размер отверстия Поле допуска =0.35xIT Мин. размер отверстия C203 ISCARREAMER Допуски на изготовление развёрток
