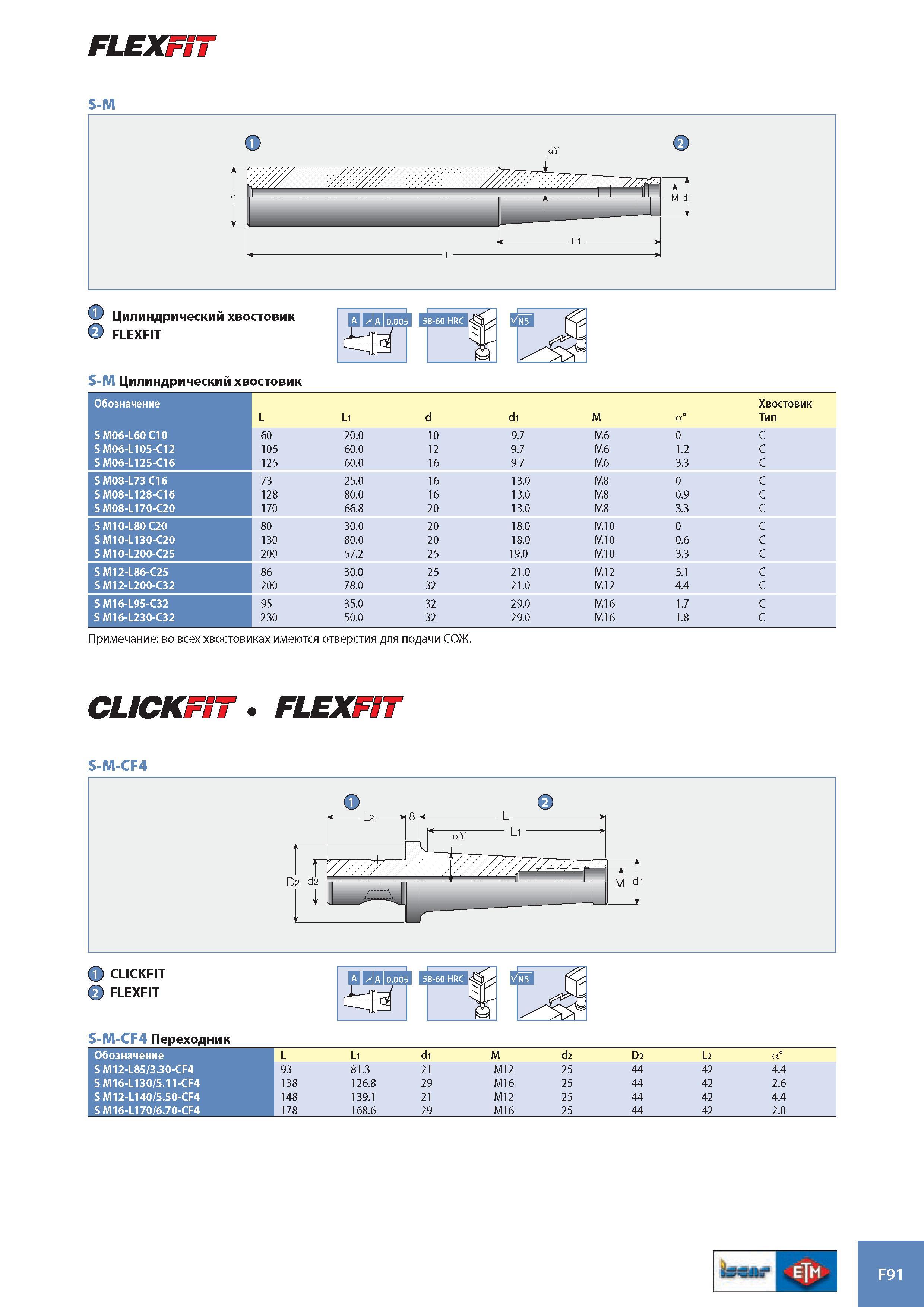

FLEXrST S-M Цилиндрический хвостовик l2 FLEXFIT S-M Цилиндрический хвостовик Обозначение S M06-L60 C10 S M06-L105-C12 S M06-L125-C16 S M08-L73 C16 S M08-L128-C16 S M08-L170-C20 S M10-L80 C20 S M10-L130-C20 S M10-L200-C25 S M12-L86-C25 S M12-L200-C32 S M16-L95-C32 S M16-L230-C32 L 60 105 125 73 128 170 80 130 200 86 200 95 230 20.0 60.0 60.0 25.0 80.0 66.8 30.0 80.0 57.2 30.0 78.0 35.0 50.0 10 12 16 16 16 20 20 20 25 25 32 32 32 d1 9.7 9.7 9.7 13.0 13.0 13.0 18.0 18.0 19.0 21.0 21.0 29.0 29.0 M M6 M6 M6 M8 M8 M8 M10 M10 M10 M12 M12 M16 M16 0 1.2 3.3 0 0.9 3.3 0 0.6 3.3 5.1 4.4 1.7 1.8 Хвостовик Тип C C C C C C C C C C C C C Примечание во всех хвостовиках имеются отверстия для подачи СОЖ. d a CLKKmW FLEXmW S-M-CF4 CLICKFIT X> FLEXFIT S-M-CF4 Переходник Обозначение L L1 d1 M d2 D2 L2 a° S M12-L85/3.30-CF4 93 81.3 21 M12 25 44 42 4.4 S M16-L130/5.11-CF4 138 126.8 29 M16 25 44 42 2.6 S M12-L140/5.50-CF4 148 139.1 21 M12 25 44 42 4.4 S M16-L170/6.70-CF4 178 168.6 29 M16 25 44 42 2.0 F91
