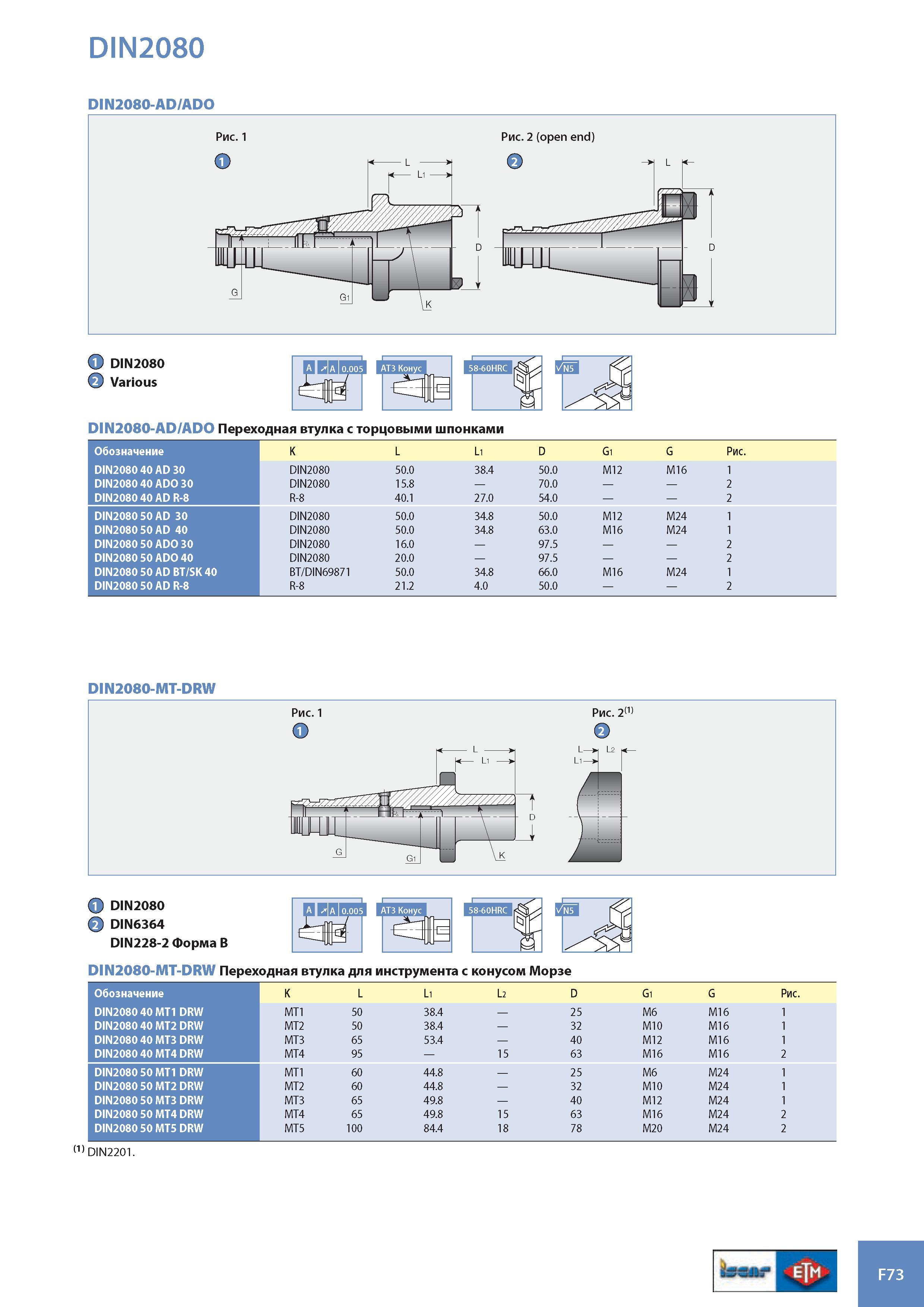

954 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F73

Каталог ISCAR 2008 Вращающийся инструмент Стр. F73 0954 Lab2u

DIN2080 DIN2080-AD/ADO К DIN2080 i2) Various DIN2O8O-AD/ADO Переходная втулка с торцовыми шпонками Обозначение DIN2080 40 AD 30 DIN2080 40 ADO 30 DIN2080 40 AD R-8 DIN2080 50 AD 30 DIN2080 50 AD 40 DIN2080 50 ADO 30 DIN2080 50 ADO 40 DIN2080 50 AD BT/SK 40 DIN2080 50 AD R-8 K L Li D Gi G Рис. DIN2080 50.0 38.4 50.0 M12 M16 1 DIN2080 15.8 70.0 2 R-8 40.1 27.0 54.0 2 DIN2080 50.0 34.8 50.0 M12 M24 1 DIN2080 50.0 34.8 63.0 M16 M24 1 DIN2080 16.0 97.5 2 DIN2080 20.0 97.5 2 BT/DIN69871 50.0 34.8 66.0 M16 M24 1 R-8 21.2 4.0 50.0 2 DIN2080-MT-DRW DIN2080 S DIN6364 DIN228-2 Форма B DIN2080-MT-DRW Переходная втулка для инструмента с конусом Морзе Обозначение K L Li L2 D Gi G Рис. DIN2080 40 MT1 DRW MT1 50 38.4 25 M6 M16 1 DIN2080 40 MT2 DRW MT2 50 38.4 32 M10 M16 1 DIN2080 40 MT3 DRW MT3 65 53.4 40 M12 M16 1 DIN2080 40 MT4 DRW MT4 95 15 63 M16 M16 2 DIN2080 50 MT1 DRW MT1 60 44.8 25 M6 M24 1 DIN2080 50 MT2 DRW MT2 60 44.8 32 M10 M24 1 DIN2080 50 MT3 DRW MT3 65 49.8 40 M12 M24 1 DIN2080 50 MT4 DRW MT4 65 49.8 15 63 M16 M24 2 DIN2080 50 MT5 DRW MT5 100 84.4 18 78 M20 M24 2 (1) DIN2201. F73
