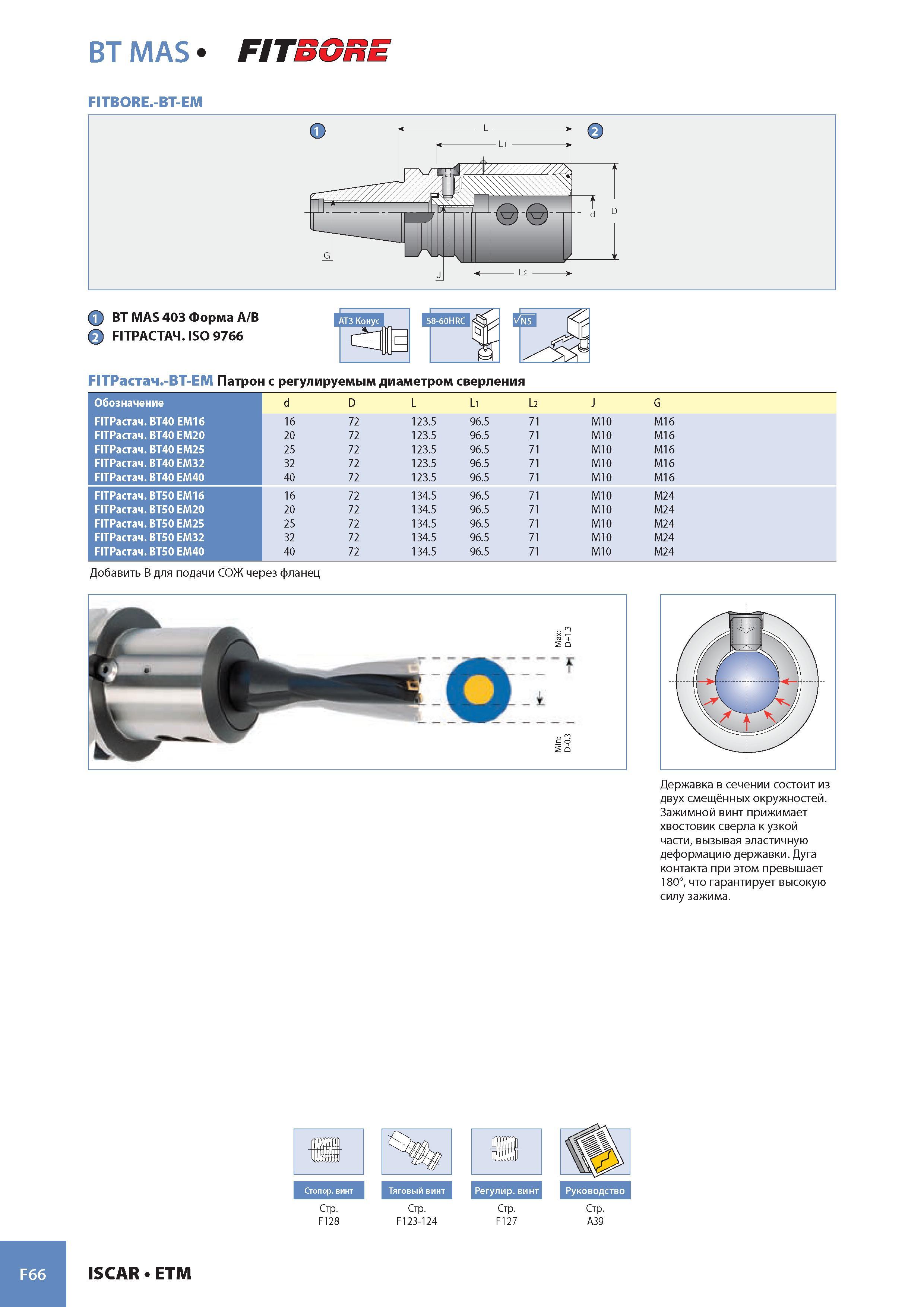

947 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F66

Каталог ISCAR 2008 Вращающийся инструмент Стр. F66 0947 Lab2u

BT MAS FITBORE.-BT-EM J > BT MAS 403 Форма A/B 2 FITPACTA4. ISO 9766 FITPacra4.-BT-EM Патрон с регулируемым диаметром сверления Обозначение d D L Li L2 J G FITРастач. BT40 EM16 16 72 123.5 96.5 71 M10 M16 FITРастач. BT40 EM20 20 72 123.5 96.5 71 M10 M16 FITРастач. BT40 EM25 25 72 123.5 96.5 71 M10 M16 FITРастач. BT40 EM32 32 72 123.5 96.5 71 M10 M16 FITРастач. BT40 EM40 40 72 123.5 96.5 71 M10 M16 FITРастач. BT50 EM16 16 72 134.5 96.5 71 M10 M24 FITРастач. BT50 EM20 20 72 134.5 96.5 71 M10 M24 FITРастач. BT50 EM25 25 72 134.5 96.5 71 M10 M24 FITРастач. BT50 EM32 32 72 134.5 96.5 71 M10 M24 FITРастач. BT50 EM40 40 72 134.5 96.5 71 M10 M24 Добавить B для подачи СОЖ через фланец ьг- - 1 4 -i О Державка в сечении состоит из двух смещённых окружностей. Зажимной винт прижимает хвостовик сверла к узкой части, вызывая эластичную деформацию державки. Дуга контакта при этом превышает 180°, что гарантирует высокую силу зажима. Стр. F128 Стр. F123-124 Стр. F127 Стр. A39 ISCAR ETM
