923 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F42

Каталог ISCAR 2008 Вращающийся инструмент Стр. F42 0923 Lab2u

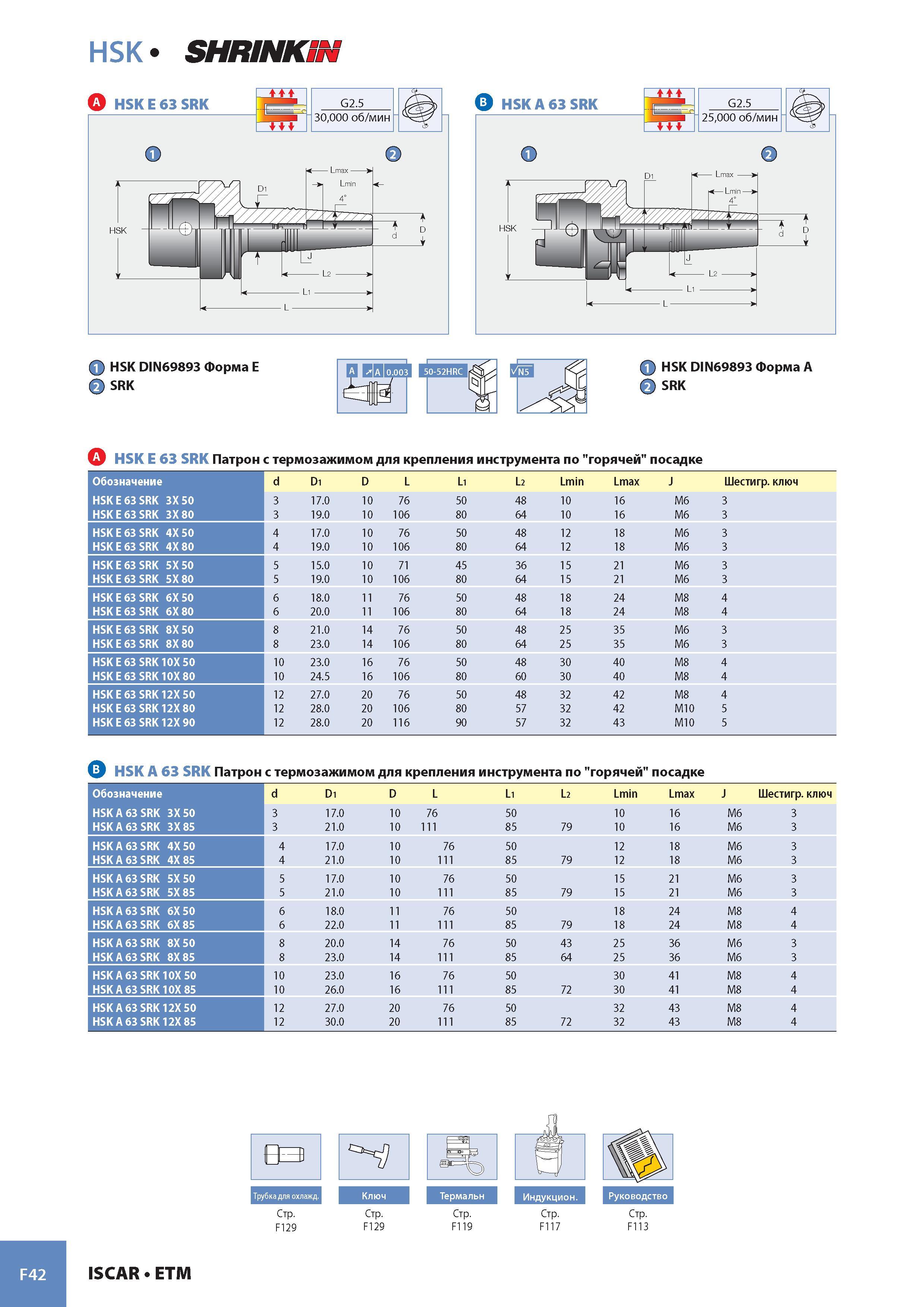

HSK SHRINK ft HSK DIN69893 Форма E SRK II A A IС ft HSK DIN69893 Форма A SRK HSK E 63 SRK Патрон с термозажимом для крепления инструмента по "горячей" посадке d Di D L Li L2 Lmin Lmax J Шестигр. ключ 3 17.0 10 76 50 48 10 16 M6 3 3 19.0 10 106 80 64 10 16 M6 3 4 17.0 10 76 50 48 12 18 M6 3 4 19.0 10 106 80 64 12 18 M6 3 5 15.0 10 71 45 36 15 21 M6 3 5 19.0 10 106 80 64 15 21 M6 3 6 18.0 11 76 50 48 18 24 M8 4 6 20.0 11 106 80 64 18 24 M8 4 8 21.0 14 76 50 48 25 35 M6 3 8 23.0 14 106 80 64 25 35 M6 3 10 23.0 16 76 50 48 30 40 M8 4 10 24.5 16 106 80 60 30 40 M8 4 12 27.0 20 76 50 48 32 42 M8 4 12 28.0 20 106 80 57 32 42 M10 5 12 28.0 20 116 90 57 32 43 M10 5 Обозначение HSK E 63 SRK 3X 50 HSK E 63 SRK 3X 80 HSK E 63 SRK 4X 50 HSK E 63 SRK 4X 80 HSK E 63 SRK 5X 50 HSK E 63 SRK 5X 80 HSK E 63 SRK 6X 50 HSK E 63 SRK 6X 80 HSK E 63 SRK 8X 50 HSK E 63 SRK 8X 80 HSK E 63 SRK 10X 50 HSK E 63 SRK 10X 80 HSK E 63 SRK 12X 50 HSK E 63 SRK 12X 80 HSK E 63 SRK 12X 90 HSK A 63 SRK Патрон с термозажимом для крепления инструмента по "горячей" посадке d Di D L Li L2 Lmin Lmax J Шестигр. ключ 3 17.0 10 76 50 10 16 M6 3 3 21.0 10 111 85 79 10 16 M6 3 4 17.0 10 76 50 12 18 M6 3 4 21.0 10 111 85 79 12 18 M6 3 5 17.0 10 76 50 15 21 M6 3 5 21.0 10 111 85 79 15 21 M6 3 6 18.0 11 76 50 18 24 M8 4 6 22.0 11 111 85 79 18 24 M8 4 8 20.0 14 76 50 43 25 36 M6 3 8 23.0 14 111 85 64 25 36 M6 3 10 23.0 16 76 50 30 41 M8 4 10 26.0 16 111 85 72 30 41 M8 4 12 27.0 20 76 50 32 43 M8 4 12 30.0 20 111 85 72 32 43 M8 4 Обозначение HSK A 63 SRK 3X 50 HSK A 63 SRK 3X 85 HSK A 63 SRK 4X 50 HSK A 63 SRK 4X 85 HSK A 63 SRK 5X 50 HSK A 63 SRK 5X 85 HSK A 63 SRK 6X 50 HSK A 63 SRK 6X 85 HSK A 63 SRK 8X 50 HSK A 63 SRK 8X 85 HSK A 63 SRK 10X 50 HSK A 63 SRK 10X 85 HSK A 63 SRK 12X 50 HSK A 63 SRK 12X 85 Стр. F129 Стр. F129 Стр. F119 Стр. F117 Стр. F113 F42 ISCAR ETM
