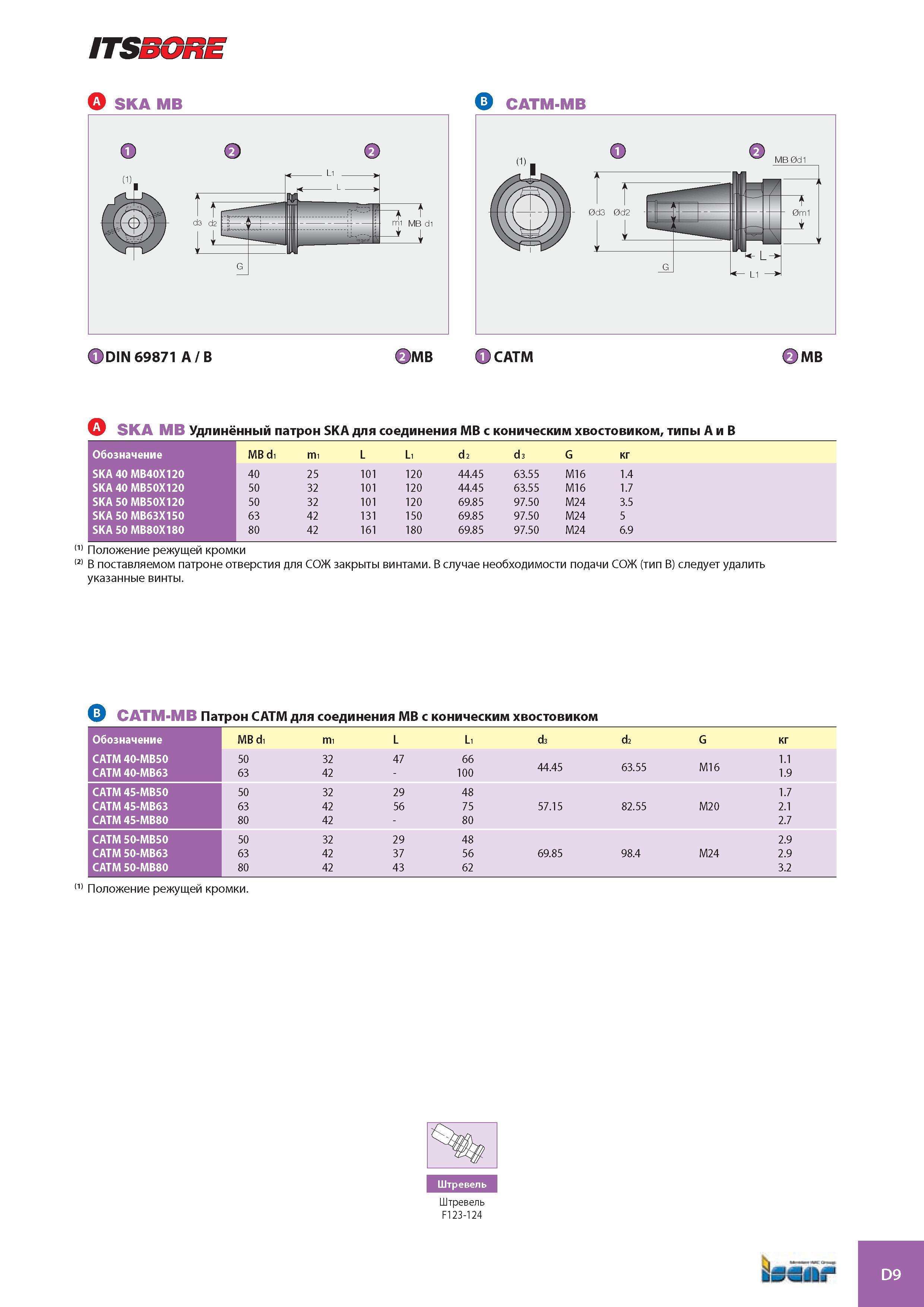

ITSSGRE SKA MB CATM-MB 5 DIN 69871 A / B <2)MB (0 CATM fc) MB SKA MB Удлинённый патрон SKA для соединения МВ с коническим хвостовиком, типы А и В Обозначение MB d1 m1 L L1 d2 d3 G кг SKA 40 MB40X120 40 25 101 120 44.45 63.55 M16 1.4 SKA 40 MB50X120 50 32 101 120 44.45 63.55 M16 1.7 SKA 50 MB50X120 50 32 101 120 69.85 97.50 M24 3.5 SKA 50 MB63X150 63 42 131 150 69.85 97.50 M24 5 SKA 50 MB80X180 80 42 161 180 69.85 97.50 M24 6.9 111 Положение режущей кромки 121 В поставляемом патроне отверстия для СОЖ закрыты винтами. В случае необходимости подачи СОЖ (тип В) следует удалить указанные винты. CATM-MB Патрон CATM для соединения МВ с коническим хвостовиком MB d1 m1 L L1 d3 d2 G кг 50 32 47 66 1.1 63 42 100 44.45 63.55 M16 1.9 50 32 29 48 1.7 63 42 56 75 57.15 82.55 M20 2.1 80 42 - 80 2.7 50 32 29 48 2.9 63 42 37 56 69.85 98.4 M24 2.9 80 42 43 62 3.2 Обозначение CATM 40-MB50 CATM 40-MB63 CATM 45-MB50 CATM 45-MB63 CATM 45-MB80 CATM 50-MB50 CATM 50-MB63 CATM 50-MB80 111 Положение режущей кромки. Штревель Штревель F123-124
