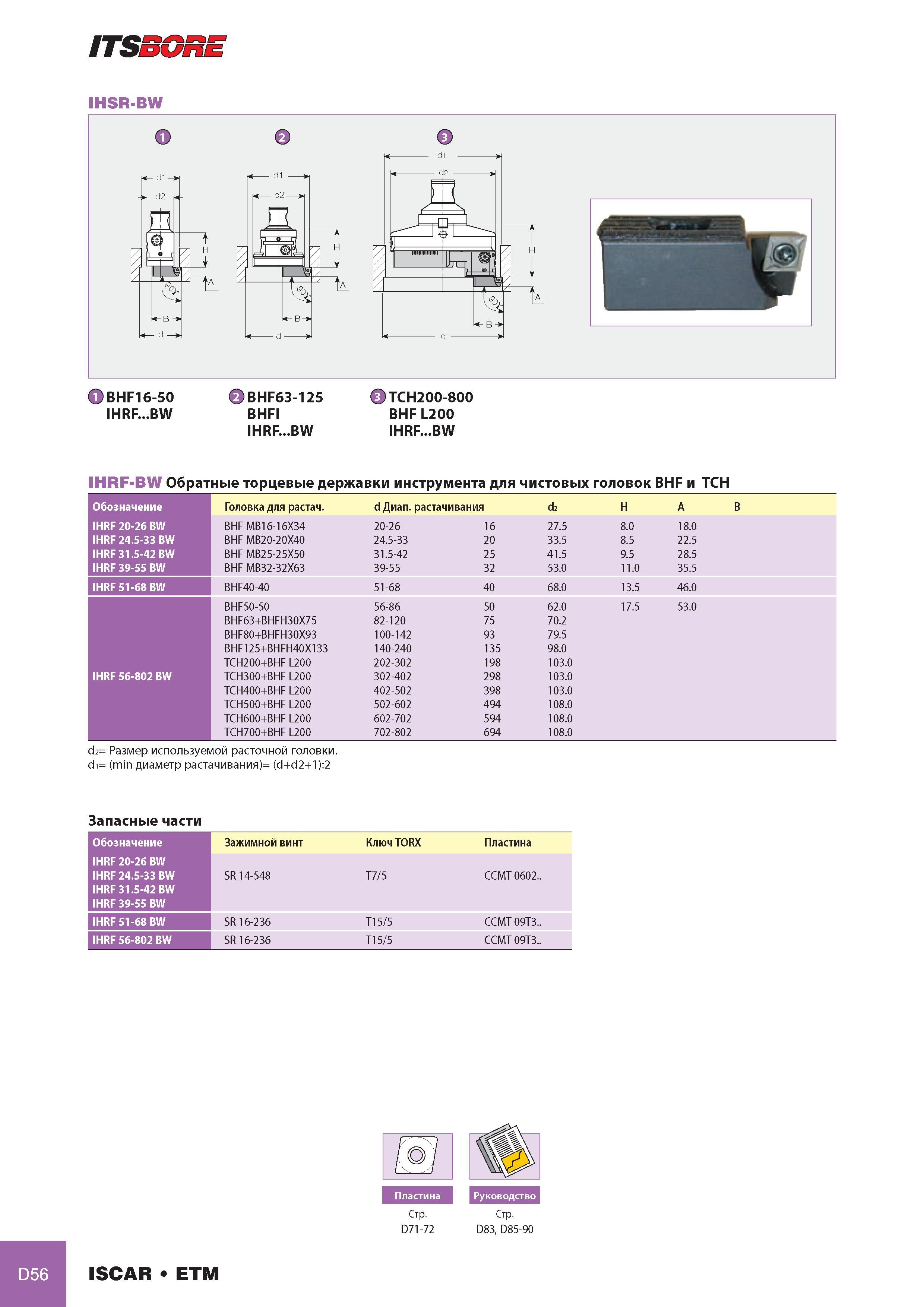

871 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D56

Каталог ISCAR 2008 Вращающийся инструмент Стр. D56 0871 Lab2u

ITSSORE IHSR-BW ft BHF16-50 OBHF63-125 <3> TCH200-800 IHRF...BW BHFI BHF L200 IHRF...BW IHRF...BW IHRF-BW Обратные торцевые державки инструмента для чистовых головок BHF и TCH Обозначение IHRF 20-26 BW IHRF 24.5-33 BW IHRF 31.5-42 BW IHRF 39-55 BW IHRF 51-68 BW Головка для растач. d Диап. растачивания d2 H A BHF MB16-16X34 20-26 16 27.5 8.0 18.0 BHF MB20-20X40 24.5-33 20 33.5 8.5 22.5 BHF MB25-25X50 31.5-42 25 41.5 9.5 28.5 BHF MB32-32X63 39-55 32 53.0 11.0 35.5 BHF40-40 51-68 40 68.0 13.5 46.0 BHF50-50 56-86 50 62.0 17.5 53.0 BHF63+BHFH30X75 82-120 75 70.2 BHF80+BHFH30X93 100-142 93 79.5 BHF125+BHFH40X133 140-240 135 98.0 TCH200+BHF L200 202-302 198 103.0 TCH300+BHF L200 302-402 298 103.0 TCH400+BHF L200 402-502 398 103.0 TCH500+BHF L200 502-602 494 108.0 TCH600+BHF L200 602-702 594 108.0 TCH700+BHF L200 702-802 694 108.0 B d2= Размер используемой расточной головки. d1= (min диаметр растачивания)= (d+d2+1):2 Запасные части Обозначение Зажимной винт Ключ TORX Пластина IHRF 20-26 BW IHRF 24.5-33 BW SR 14-548 T7/5 CCMT 0602.. IHRF 31.5-42 BW IHRF 39-55 BW IHRF 51-68 BW SR 16-236 T15/5 CCMT 09T3.. IHRF 56-802 BW SR 16-236 T15/5 CCMT 09T3.. Пластина Руководство Стр. Стр. D71-72 D83, D85-90 ISCAR ETM
