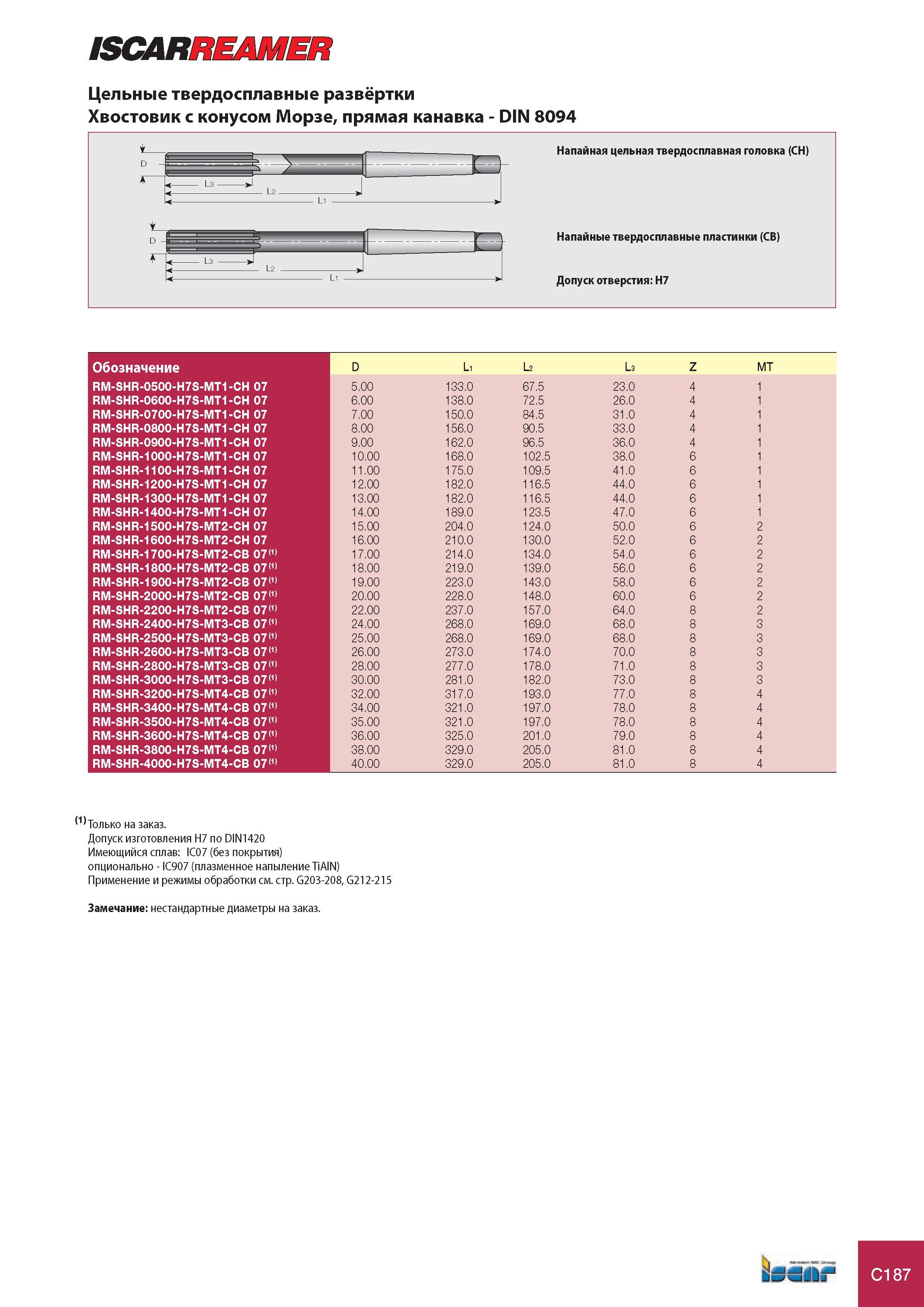

786 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C187 |
|||||
Каталог ISCAR 2008 Вращающийся инструмент Стр. C187 0786 Lab2u ISCARREAMER Цельные твердосплавные развёртки Хвостовик с конусом Морзе, прямая канавка - DIN 8094 Допуск отверстия H7 Обозначение D Li L2 L3 Z MT RM-SHR-0500-H7S-MT1-CH 07 5.00 133.0 67.5 23.0 4 1 RM-SHR-0600-H7S-MT1-CH 07 6.00 138.0 72.5 26.0 4 1 RM-SHR-0700-H7S-MT1-CH 07 7.00 150.0 84.5 31.0 4 1 RM-SHR-0800-H7S-MT1-CH 07 8.00 156.0 90.5 33.0 4 1 RM-SHR-0900-H7S-MT1-CH 07 9.00 162.0 96.5 36.0 4 1 RM-SHR-1000-H7S-MT1-CH 07 10.00 168.0 102.5 38.0 6 1 RM-SHR-1100-H7S-MT1-CH 07 11.00 175.0 109.5 41.0 6 1 RM-SHR-1200-H7S-MT1-CH 07 12.00 182.0 116.5 44.0 6 1 RM-SHR-1300-H7S-MT1-CH 07 13.00 182.0 116.5 44.0 6 1 RM-SHR-1400-H7S-MT1-CH 07 14.00 189.0 123.5 47.0 6 1 RM-SHR-1500-H7S-MT2-CH 07 15.00 204.0 124.0 50.0 6 2 RM-SHR-1600-H7S-MT2-CH 07 16.00 210.0 130.0 52.0 6 2 RM-SHR-1700-H7S-MT2-CB 07(1) 17.00 214.0 134.0 54.0 6 2 RM-SHR-1800-H7S-MT2-CB 07(1) 18.00 219.0 139.0 56.0 6 2 RM-SHR-1900-H7S-MT2-CB 07(1) 19.00 223.0 143.0 58.0 6 2 RM-SHR-2000-H7S-MT2-CB 07(1) 20.00 228.0 148.0 60.0 6 2 RM-SHR-2200-H7S-MT2-CB 07(1) 22.00 237.0 157.0 64.0 8 2 RM-SHR-2400-H7S-MT3-CB 07(1) 24.00 268.0 169.0 68.0 8 3 RM-SHR-2500-H7S-MT3-CB 07(1) 25.00 268.0 169.0 68.0 8 3 RM-SHR-2600-H7S-MT3-CB 07(1) 26.00 273.0 174.0 70.0 8 3 RM-SHR-2800-H7S-MT3-CB 07(1) 28.00 277.0 178.0 71.0 8 3 RM-SHR-3000-H7S-MT3-CB 07(1) 30.00 281.0 182.0 73.0 8 3 RM-SHR-3200-H7S-MT4-CB 07(1) 32.00 317.0 193.0 77.0 8 4 RM-SHR-3400-H7S-MT4-CB 07(1) 34.00 321.0 197.0 78.0 8 4 RM-SHR-3500-H7S-MT4-CB 07(1) 35.00 321.0 197.0 78.0 8 4 RM-SHR-3600-H7S-MT4-CB 07(1) 36.00 325.0 201.0 79.0 8 4 RM-SHR-3800-H7S-MT4-CB 07(1) 38.00 329.0 205.0 81.0 8 4 RM-SHR-4000-H7S-MT4-CB 07(1) 40.00 329.0 205.0 81.0 8 4 (1) Только на заказ. Допуск изготовления H7 по DIN1420 Имеющийся сплав IC07 (без покрытия) опционально - IC907 (плазменное напыление TiAlN) Применение и режимы обработки см. стр. G203-208, G212-215 Замечание нестандартные диаметры на заказ. bur C187 |
|||||
