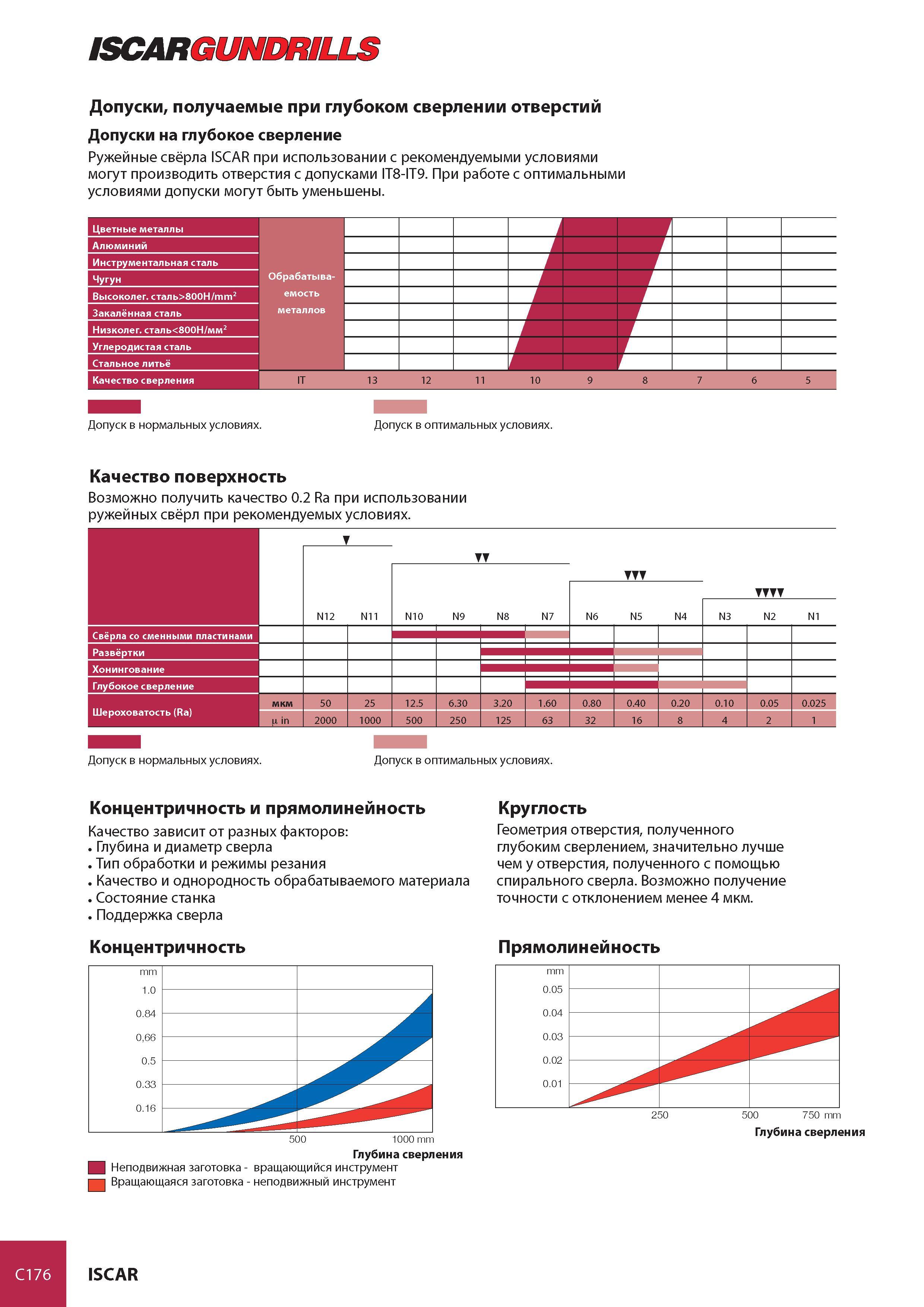

ISCARGUNDRILLS Допуски, получаемые при глубоком сверлении отверстий Допуски на глубокое сверление Ружейные свёрла ISCAR при использовании с рекомендуемыми условиями могут производить отверстия с допусками IT8-IT9. При работе с оптимальными условиями допуски могут быть уменьшены. Допуск в нормальных условиях. Допуск в оптимальных условиях. Качество поверхность Возможно получить качество 0.2 Ra при использовании ружейных свёрл при рекомендуемых условиях. Т N12 N11 N10 N9 N8 N7 ттт N6 N5 N4 ттт N3 N2 N1 Свёрла со сменными пластинами Развёртки Хонингование Глубокое сверление Шероховатость (Ra) мкм ц in 50 25 12.5 6.30 3.20 125 1.60 63 0.80 0.40 32 16 0.20 8 0.10 4 0.05 2 0.025 1 2000 1000 500 250 Допуск в нормальных условиях. Допуск в оптимальных условиях. Концентричность и прямолинейность Качество зависит от разных факторов Глубина и диаметр сверла Тип обработки и режимы резания Качество и однородность обрабатываемого материала Состояние станка Поддержка сверла Концентричность 500 1000 mm Глубина сверления Неподвижная заготовка - вращающийся инструмент щ Вращающаяся заготовка - неподвижный инструмент Круглость Геометрия отверстия, полученного глубоким сверлением, значительно лучше чем у отверстия, полученного с помощью спирального сверла. Возможно получение точности с отклонением менее 4 мкм. Прямолинейность mm 0.05 0.04 0.03 0.02 0.01 250 500 750 mm Глубина сверления C176 ISCAR
