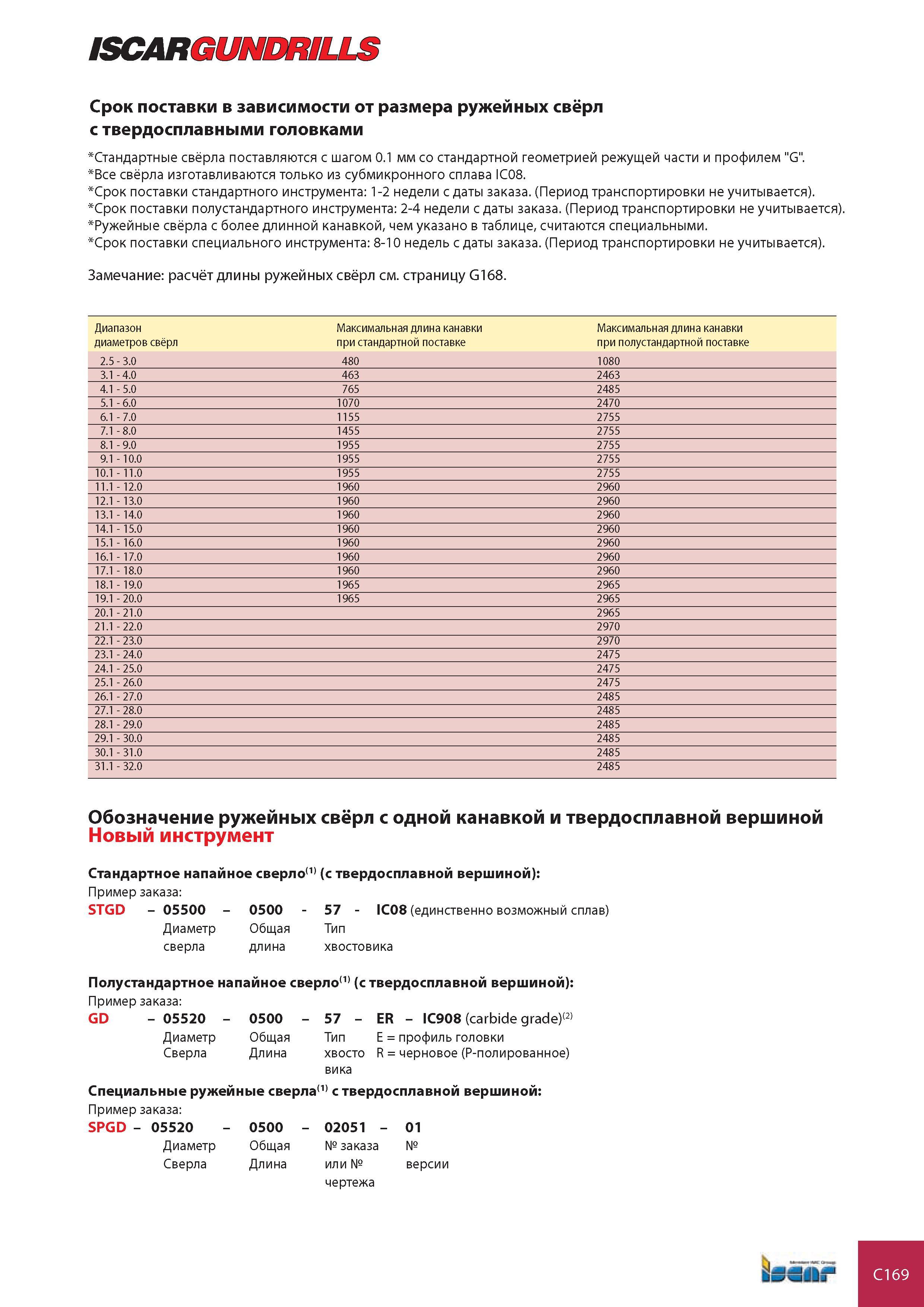

ISCARGUNDRILLS Срок поставки в зависимости от размера ружейных свёрл с твердосплавными головками Стандартные свёрла поставляются с шагом 0.1 мм со стандартной геометрией режущей части и профилем "G". Все свёрла изготавливаются только из субмикронного сплава IC08. Срок поставки стандартного инструмента 1-2 недели с даты заказа. (Период транспортировки не учитывается). Срок поставки полустандартного инструмента 2-4 недели с даты заказа. (Период транспортировки не учитывается). Ружейные свёрла с более длинной канавкой, чем указано в таблице, считаются специальными. Срок поставки специального инструмента 8-10 недель с даты заказа. (Период транспортировки не учитывается). Замечание расчёт длины ружейных свёрл см. страницу G168. Диапазон Максимальная длина канавки Максимальная длина канавки диаметров свёрл при стандартной поставке при полустандартнои поставке 2.5 - 3.0 480 1080 3.1 - 4.0 463 2463 4.1 - 5.0 765 2485 5.1 - 6.0 1070 2470 6.1 - 7.0 1155 2755 7.1 - 8.0 1455 2755 8.1 - 9.0 1955 2755 9.1 - 10.0 1955 2755 10.1 - 11.0 1955 2755 11.1 - 12.0 1960 2960 12.1 - 13.0 1960 2960 13.1 - 14.0 1960 2960 14.1 - 15.0 1960 2960 15.1 - 16.0 1960 2960 16.1 - 17.0 1960 2960 17.1 - 18.0 1960 2960 18.1 - 19.0 1965 2965 19.1 - 20.0 1965 2965 20.1 - 21.0 2965 21.1 - 22.0 2970 22.1 - 23.0 2970 23.1 - 24.0 2475 24.1 - 25.0 2475 25.1 - 26.0 2475 26.1 - 27.0 2485 27.1 - 28.0 2485 28.1 - 29.0 2485 29.1 - 30.0 2485 30.1 - 31.0 2485 31.1 - 32.0 2485 Обозначение ружейных свёрл с одной канавкой и твердосплавной вершиной Новый инструмент Стандартное напайное сверло(1) (с твердосплавной вершиной) Пример заказа STGD - 05500 - 0500 - 57 - IC08 (единственно возможный сплав) Диаметр Общая Тип сверла длина хвостовика Полустандартное напайное сверло(1) (с твердосплавной вершиной) Пример заказа GD - 05520 - 0500 - 57 - ER - IC908 (carbide grade) Диаметр Общая Тип E = профиль головки Сверла Длина хвосто R = черновое (P-полированное) вика Специальные ружейные сверла(1) с твердосплавной вершиной Пример заказа SPGD - 05520 - 0500 - 02051 - 01 Диаметр Общая № заказа № Сверла Длина или № версии чертежа bur C169
