763 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C164

Каталог ISCAR 2008 Вращающийся инструмент Стр. C164 0763 Lab2u

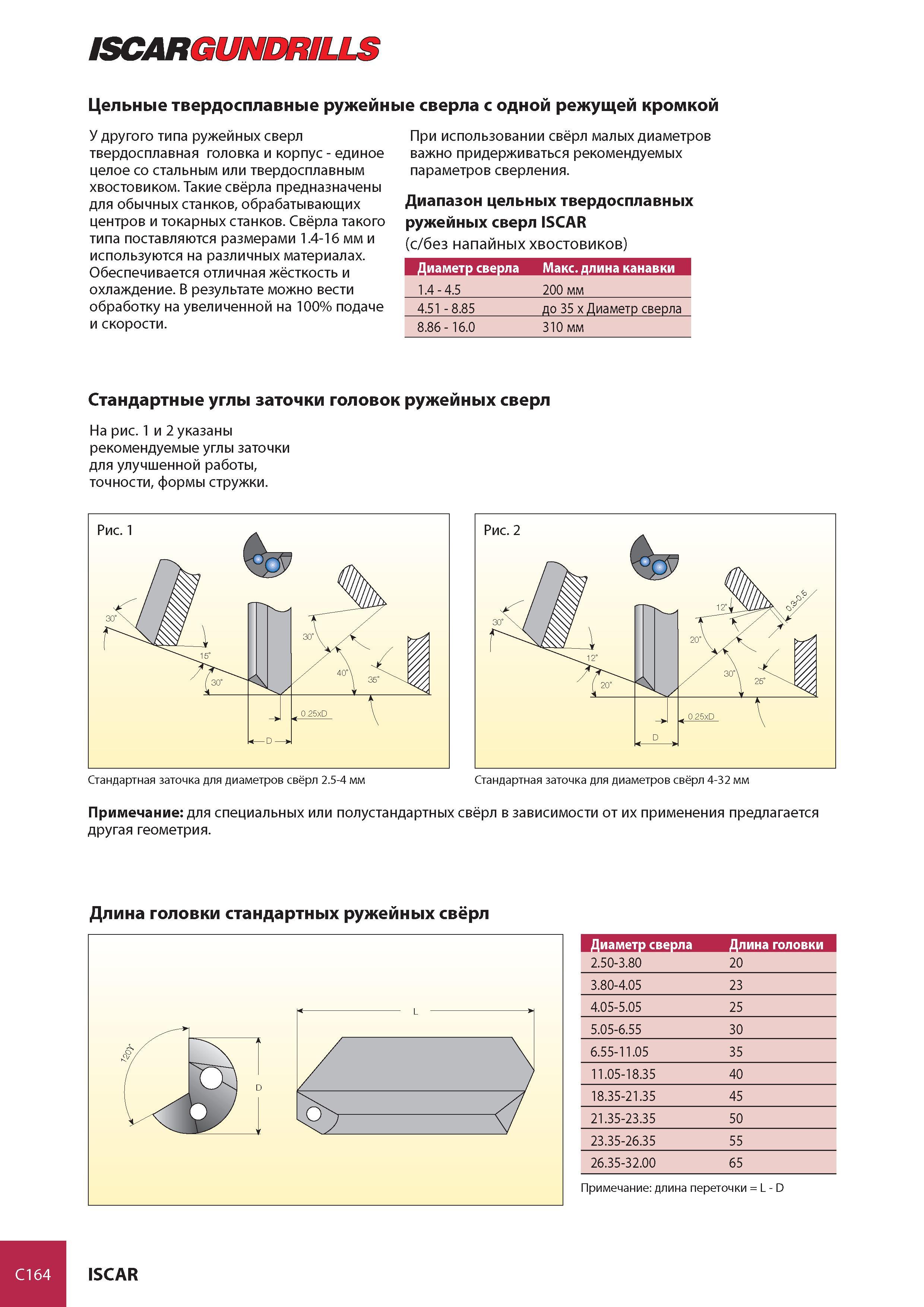

ISCARGUNDRILLS Цельные твердосплавные ружейные сверла с одной режущей кромкой У другого типа ружейных сверл твердосплавная головка и корпус - единое целое со стальным или твердосплавным хвостовиком. Такие свёрла предназначены для обычных станков, обрабатывающих центров и токарных станков. Свёрла такого типа поставляются размерами 1.4-16 мм и используются на различных материалах. Обеспечивается отличная жёсткость и охлаждение. В результате можно вести обработку на увеличенной на 100% подаче и скорости. При использовании свёрл малых диаметров важно придерживаться рекомендуемых параметров сверления. Диапазон цельных твердосплавных ружейных сверл iSCAR (с/без напайных хвостовиков) р 1.4 - 4.5 _200 мм 4.51 - 8.85 _до 35 x Диаметр сверла 8.86 - 16.0 310 мм иаметр сверла Макс. длина канавки Стандартные углы заточки головок ружейных сверл На рис. 1 и 2 указаны рекомендуемые углы заточки для улучшенной работы, точности, формы стружки. Стандартная заточка для диаметров свёрл 2.5-4 мм Стандартная заточка для диаметров свёрл 4-32 мм Примечание для специальных или полустандартных свёрл в зависимости от их применения предлагается другая геометрия. Длина головки стандартных ружейных свёрл Диаметр сверла Длина головки 2.50-3.80 2 О 3.80-4.05 23 4.05-5.05 25 5.05-6.55 30 6.55-11.05 35 11.05-18.35 40 18.35-21.35 45 21.35-23.35 50 23.35-26.35 55 26.35-32.00 65 Примечание длина переточки = L - D C164 ISCAR
