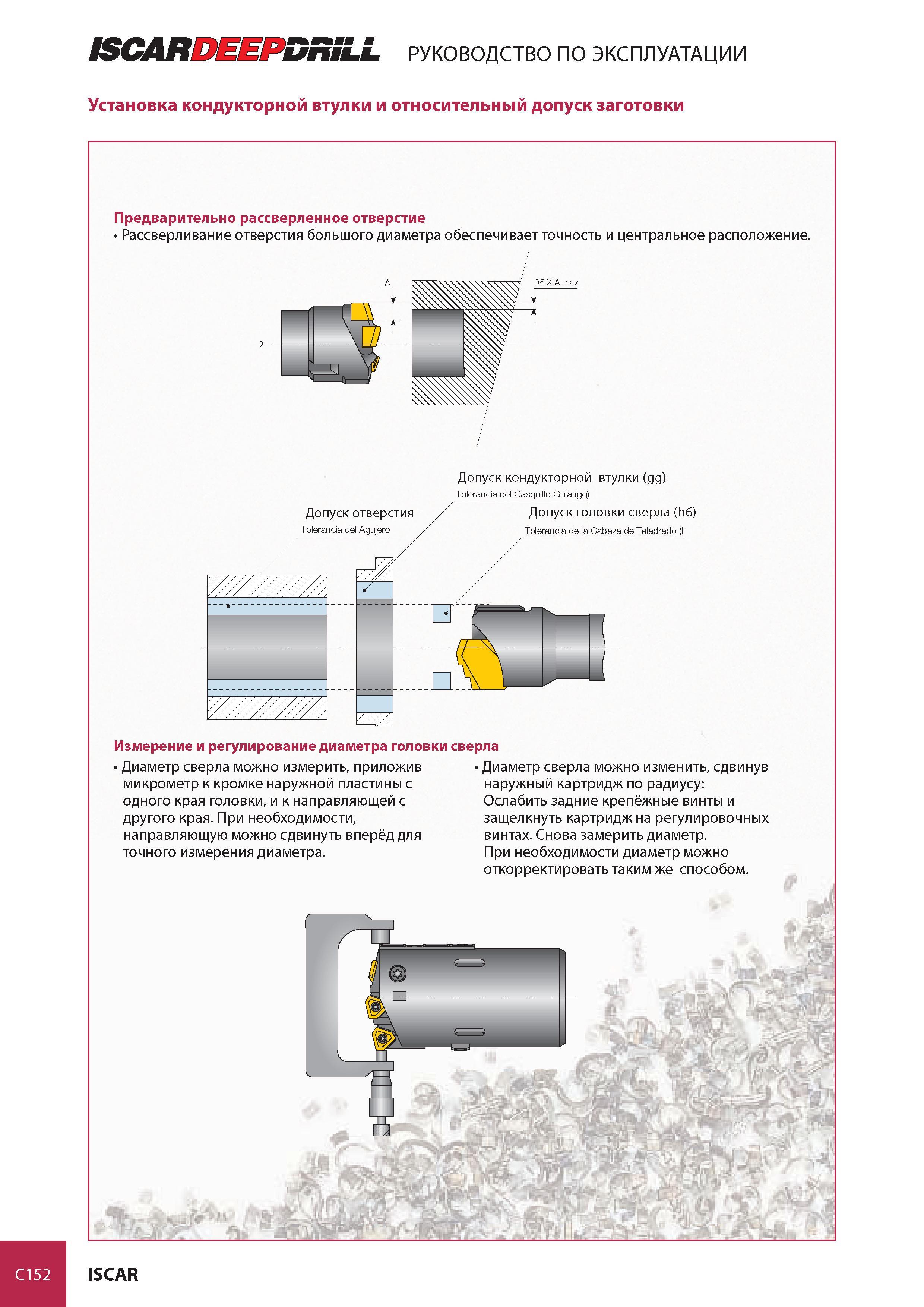

ISCARDEEPDRiLL РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Установка кондукторной втулки и относительный допуск заготовки Предварительно рассверленное отверстие Рассверливание отверстия большого диаметра обеспечивает точность и центральное расположение. Допуск отверстия Tolerancia del Agujero Допуск кондукторной втулки (gg) Tolerancia del Casquillo Guia (gg) Допуск головки сверла (h6) Tolerancia de la Cabeza de Taladrado (h У////////////х U Измерение и регулирование диаметра головки сверла диаметр сверла можно измерить, приложив микрометр к кромке наружной пластины с одного края головки, и к направляющей с другого края. При необходимости, направляющую можно сдвинуть вперёд для точного измерения диаметра. диаметр сверла можно изменить, сдвинув наружный картридж по радиусу Ослабить задние крепёжные винты и защёлкнуть картридж на регулировочных винтах. Снова замерить диаметр. При необходимости диаметр можно откорректировать таким же способом. , 4, VV" ft L (Ек Ш-'Зйл ‘‘И C152 ISCAR
