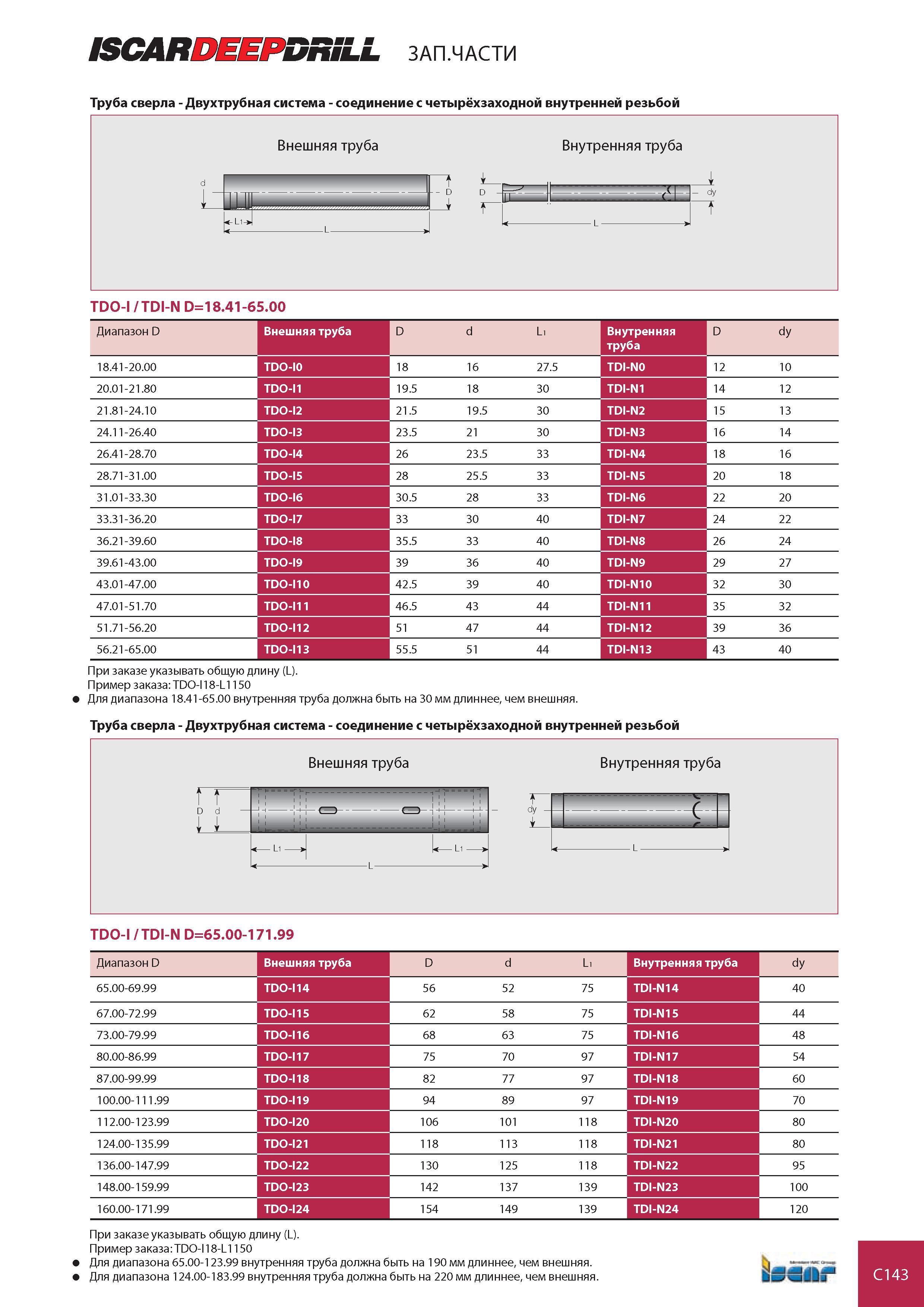

ISCARDEEPDRiLL ЗАП.ЧАСТИ Труба сверла - Двухтрубная система - соединение с четырёхзаходной внутренней резьбой Диапазон D Внешняя труба D d L1 Внутренняя труба D dy 18.41-20.00 TDO-I0 18 16 27.5 TDI-N0 12 10 20.01-21.80 TDO-I1 19.5 18 30 TDI-N1 14 12 21.81-24.10 TDO-I2 21.5 19.5 30 TDI-N2 15 13 24.11-26.40 TDO-I3 23.5 21 30 TDI-N3 16 14 26.41-28.70 TDO-I4 26 23.5 33 TDI-N4 18 16 28.71-31.00 TDO-I5 28 25.5 33 TDI-N5 20 18 31.01-33.30 TDO-I6 30.5 28 33 TDI-N6 22 20 33.31-36.20 TDO-I7 33 30 40 TDI-N7 24 22 36.21-39.60 TDO-I8 35.5 33 40 TDI-N8 26 24 39.61-43.00 TDO-I9 39 36 40 TDI-N9 29 27 43.01-47.00 TDO-I10 42.5 39 40 TDI-N10 32 30 47.01-51.70 TDO-I11 46.5 43 44 TDI-N11 35 32 51.71-56.20 TDO-I12 51 47 44 TDI-N12 39 36 56.21-65.00 TDO-I13 55.5 51 44 TDI-N13 43 40 При заказе указывать общую длину (L). Пример заказа TDO-I18-L1150 Для диапазона 18.41-65.00 внутренняя труба должна быть на 30 мм длиннее, чем внешняя. Труба сверла - Двухтрубная система - соединение с четырёхзаходной внутренней резьбой Диапазон D Внешняя труба D d L1 Внутренняя труба dy 65.00-69.99 TDO-I14 56 52 75 TDI-N14 40 67.00-72.99 TDO-I15 62 58 75 TDI-N15 44 73.00-79.99 TDO-I16 68 63 75 TDI-N16 48 80.00-86.99 TDO-I17 75 70 97 TDI-N17 54 87.00-99.99 TDO-I18 82 77 97 TDI-N18 60 100.00-111.99 TDO-I19 94 89 97 TDI-N19 70 112.00-123.99 TDO-I20 106 101 118 TDI-N20 80 124.00-135.99 TDO-I21 118 113 118 TDI-N21 80 136.00-147.99 TDO-I22 130 125 118 TDI-N22 95 148.00-159.99 TDO-I23 142 137 139 TDI-N23 100 160.00-171.99 TDO-I24 154 149 139 TDI-N24 120 При заказе указывать общую длину (L). Пример заказа TDO-I18-L1150 Для диапазона 65.00-123.99 внутренняя труба должна быть на 190 мм длиннее, чем внешняя. h jSTSTj Для диапазона 124.00-183.99 внутренняя труба должна быть на 220 мм длиннее, чем внешняя. IlSiStkl C143
