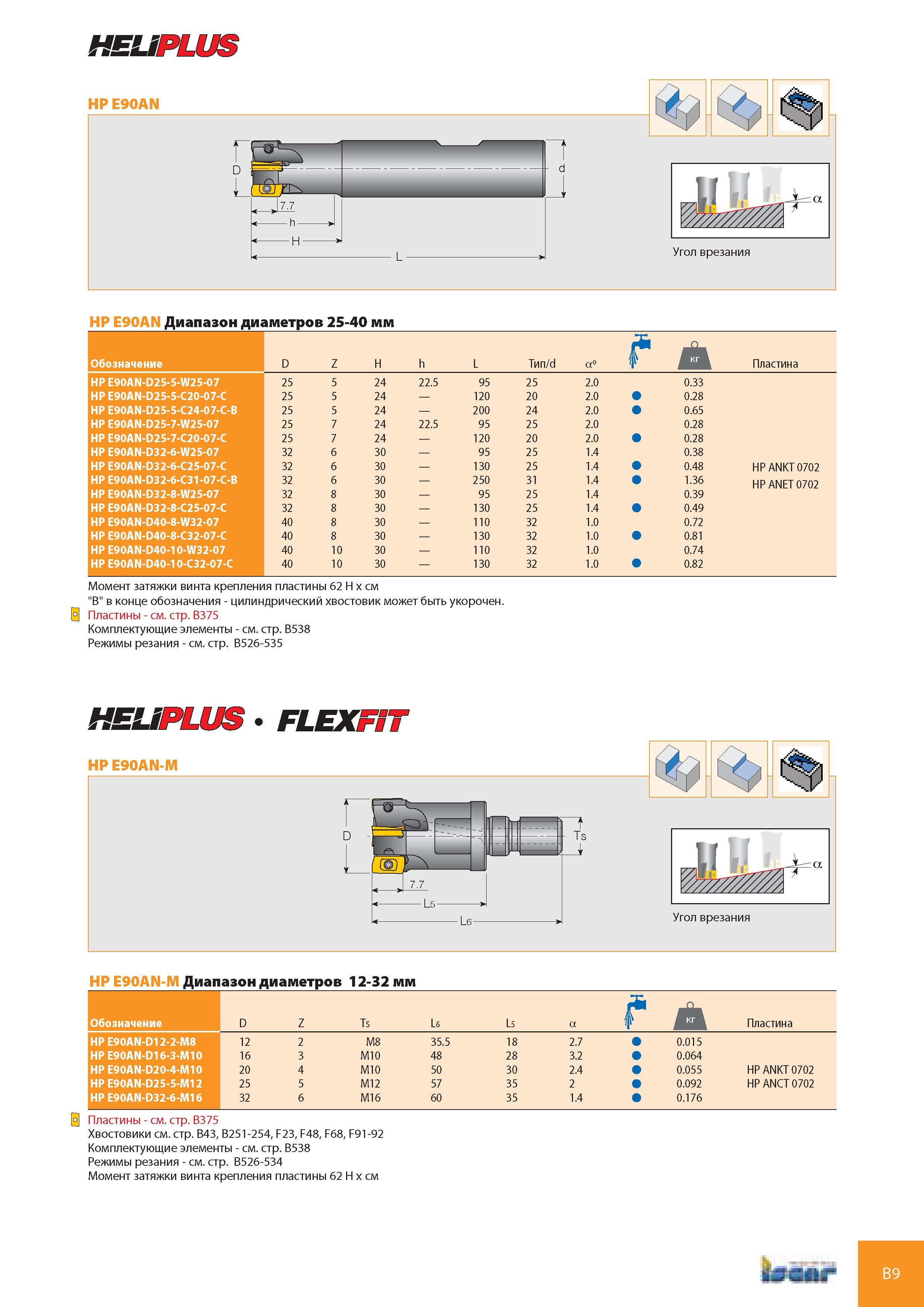

50 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B9

Каталог ISCAR 2008 Вращающийся инструмент Стр. B9 0050 Lab2u

HEUPLUS HP E90AN Угол врезания HP E90AN Диапазон диаметров 25-40 мм Обозначение D Z H h L Тип/d a° 1 Пластина HP E90AN-D25-5-W25-07 25 5 24 22.5 95 25 2.0 0.33 HP E90AN-D25-5-C20-07-C 25 5 24 120 20 2.0 0.28 HP E90AN-D25-5-C24-07-C-B 25 5 24 200 24 2.0 0.65 HP E90AN-D25-7-W25-07 25 7 24 22.5 95 25 2.0 0.28 HP E90AN-D25-7-C20-07-C 25 7 24 120 20 2.0 0.28 HP E90AN-D32-6-W25-07 32 6 30 95 25 1.4 0.38 HP E90AN-D32-6-C25-07-C 32 6 30 130 25 1.4 0.48 HP ANKT 0702 HP E90AN-D32-6-C31-07-C-B 32 6 30 250 31 1.4 1.36 HP ANET 0702 HP E90AN-D32-8-W25-07 32 8 30 95 25 1.4 0.39 HP E90AN-D32-8-C25-07-C 32 8 30 130 25 1.4 0.49 HP E90AN-D40-8-W32-07 40 8 30 110 32 1.0 0.72 HP E90AN-D40-8-C32-07-C 40 8 30 130 32 1.0 0.81 HP E90AN-D40-10-W32-07 40 10 30 110 32 1.0 0.74 HP E90AN-D40-10-C32-07-C 40 10 30 130 32 1.0 0.82 Момент затяжки винта крепления пластины 62 Н х см "B" в конце обозначения - цилиндрический хвостовик может быть укорочен. Пластины - см. стр. B375 Комплектующие элементы - см. стр. B538 Режимы резания - см. стр. B526-535 HELtmrn FLEX HP E90AN-M Шт Угол врезания HP E90AN-M Диапазон диаметров 12-32 мм Обозначение D Z Ts L6 L5 a >1 Пластина HP E90AN-D12-2-M8 12 2 M8 35.5 18 2.7 0.015 HP E90AN-D16-3-M10 16 3 M10 48 28 3.2 0.064 HP E90AN-D20-4-M10 20 4 M10 50 30 2.4 0.055 HP ANKT 0702 HP E90AN-D25-5-M12 25 5 M12 57 35 2 0.092 HP ANCT 0702 HP E90AN-D32-6-M16 32 6 M16 60 35 1.4 0.176 Пластины - см. стр. B375 Хвостовики см. стр. B43, B251-254, F23, F48, F68, F91-92 Комплектующие элементы - см. стр. B538 Режимы резания - см. стр. B526-534 Момент затяжки винта крепления пластины 62 H х см
