116 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B75

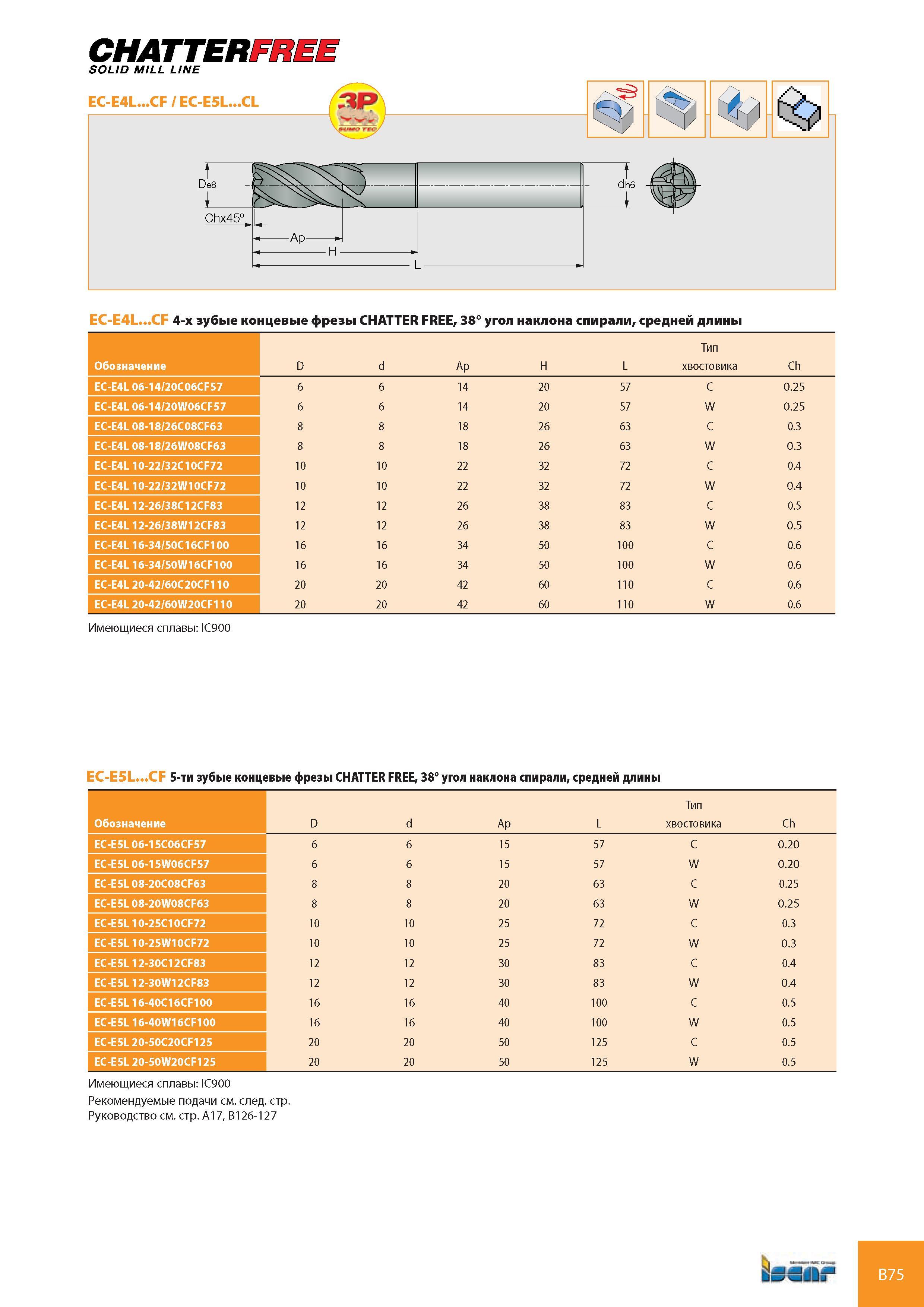

Каталог ISCAR 2008 Вращающийся инструмент Стр. B75 0116 Lab2u CHATTER SOLID MILL LINE Ec-E4L...cF / Ec-E5L...cL Ec-E4L...cF 4-х зубые концевые фрезы cHATTER FREE, 38° угол наклона спирали, средней длины Обозначение D d Ap H L Тип хвостовика Ch Ec-E4L 06-14/20c06cF57 6 6 14 20 57 C 0.25 Ec-E4L 06-14/20W06cF57 6 6 14 20 57 W 0.25 E0-E4L 08-18/260080F63 8 8 18 26 63 C 0.3 Ec-E4L 08-18/26W080F63 8 8 18 26 63 W 0.3 Ec-E4L 10-22/32c10cF72 10 10 22 32 72 C 0.4 Ec-E4L 10-22/32W10cF72 10 10 22 32 72 W 0.4 Ec-E4L 12-26/380120F83 12 12 26 38 83 C 0.5 Ec-E4L 12-26/38W12cF83 12 12 26 38 83 W 0.5 Ec-E4L 16-34/50c16cF100 16 16 34 50 100 C 0.6 Ec-E4L 16-34/50W16cF100 16 16 34 50 100 W 0.6 Ec-E4L 20-42/60c20cF110 20 20 42 60 110 C 0.6 Ec-E4L 20-42/60W20cF110 20 20 42 60 110 W 0.6 Имеющиеся сплавы IC900 Ec-E5L...cF 5-ти зубые концевые фрезы cHATTER FREE, 38° угол наклона спирали, средней длины Обозначение D d Ap L Тип хвостовика Ch Ec-E5L 06-15c06cF57 6 6 15 57 C 0.20 Ec-E5L 06-15W06cF57 6 6 15 57 W 0.20 Ec-E5L 08-20c08cF63 8 8 20 63 C 0.25 Ec-E5L 08-20W08cF63 8 8 20 63 W 0.25 Ec-E5L 10-25c10cF72 10 10 25 72 C 0.3 Ec-E5L 10-25W10cF72 10 10 25 72 W 0.3 Ec-E5L 12-30c12cF83 12 12 30 83 C 0.4 Ec-E5L 12-30W12cF83 12 12 30 83 W 0.4 Ec-E5L 16-40c16cF100 16 16 40 100 C 0.5 Ec-E5L 16-40W16cF100 16 16 40 100 W 0.5 Ec-E5L 20-50c20cF125 20 20 50 125 C 0.5 Ec-E5L 20-50W20cF125 20 20 50 125 W 0.5 Имеющиеся сплавы IC900 Рекомендуемые подачи см. след. стр. Руководство см. стр. A17, B126-127 bur B75
