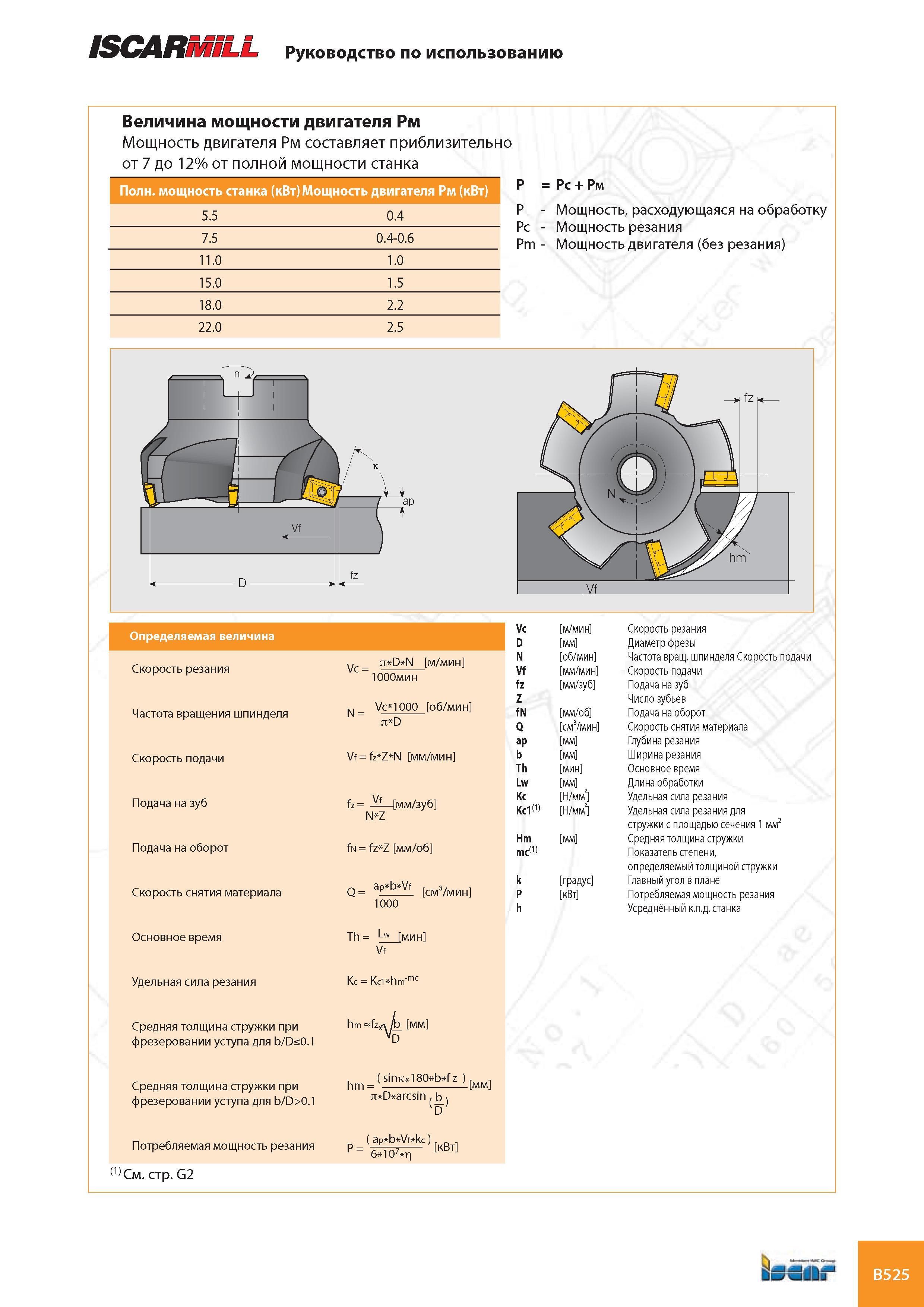

ISCARMILL Руководство по использованию Величина мощности двигателя Pм Мощность двигателя Рм составляет приблизительно от 7 до 12% от полной мощности станка Полн. мощность станка (кВт) Мощность двигателя Pм (кВт) 5.5 0.4 7.5 0.4-0.6 11.0 1.0 15.0 1.5 18.0 2.2 22.0 2.5 P = Pc + Pm Р - Мощность, расходующаяся на обработку Pc - Мощность резания Pm - Мощность двигателя (без резания) ap Определяемая величина Скорость резания Vc n D N м/мин " 1000мин Частота вращения шпинделя N Vc 1000 об/мин n D Скорость подачи Vf fz Z N мм/мин Подача на зуб fz -Vf мм/зуб N Z Подача на оборот fN fz Z мм/об Скорость снятия материала Q ap b Vf см3/мин 1000 Основное время Th Lw мин Vf Удельная сила резания Kc Kc1 hm-mc Средняя толщина стружки при фрезеровании уступа для b/D<0.1 hm f/b мм D Средняя толщина стружки при фрезеровании уступа для b/D>0.1 ( sinK 180 b f z ) r i hm - мм n D arcsin ( b) ( D) Потребляемая мощность резания ( ap b Vf kc ) r „ , P = 6 io7 h кВт Vc м/мин Скорость резания D мм Диаметр фрезы N об/мин Частота вращ. шпинделя Скорость подачи Vf мм/мин Скорость подачи fz мм/зуб Подача на зуб Z Число зубьев fN мм/об Подача на оборот Q см3/мин Скорость снятия материала ap мм Глубина резания b мм Ширина резания Th мин Основное время Lw мм Длина обработки Kc Н/мм2 Удельная сила резания Kc1(1) Н/мм2 Удельная сила резания для стружки с площадью сечения 1 мм2 Hm мм Средняя толщина стружки mc111 Показатель степени, определяемый толщиной стружки k градус Главный угол в плане P кВт Потребляемая мощность резания h Усреднённый к.п.д. станка (1) G2 fz D bur B525
