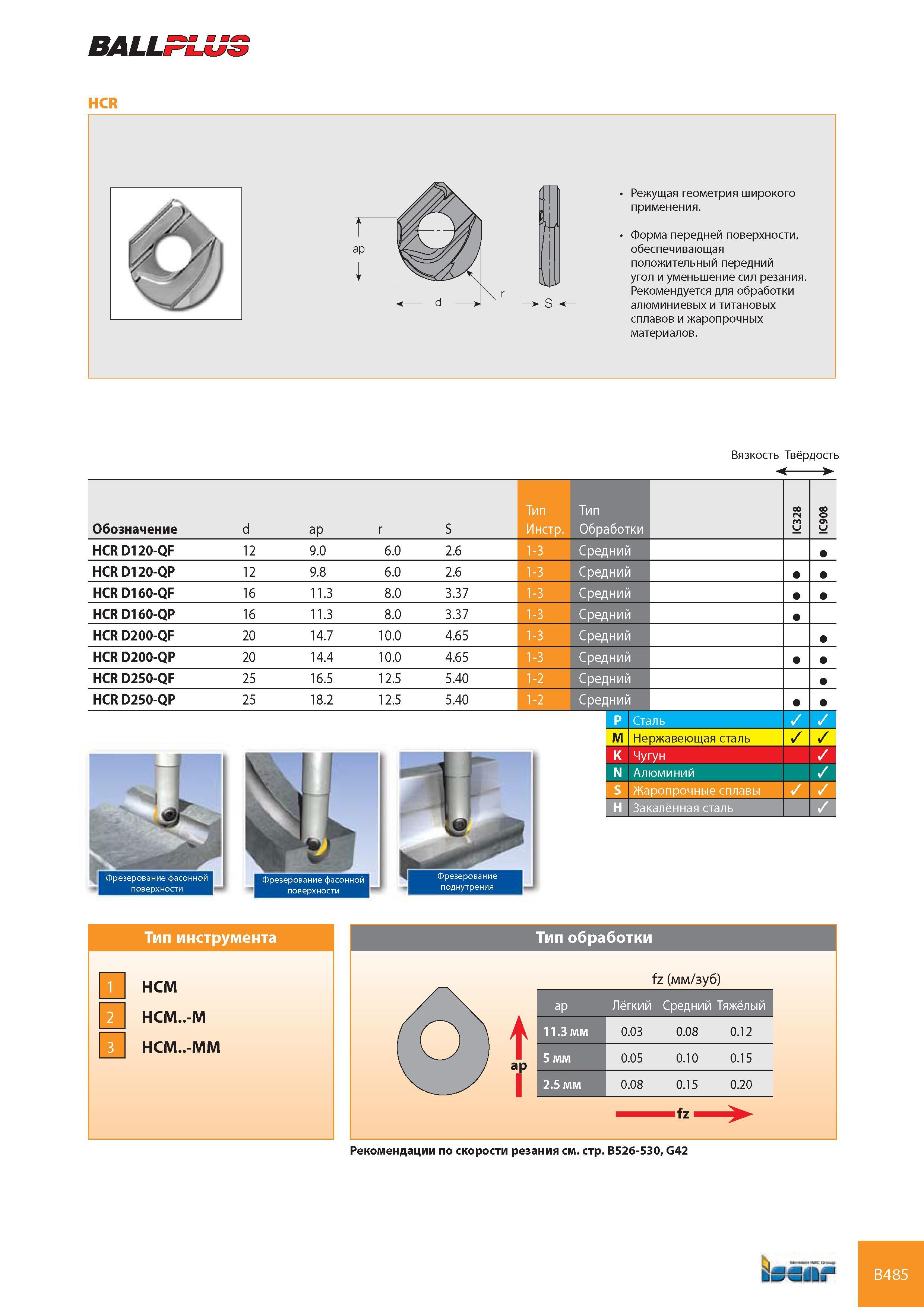

BALLPLUS HCR Режущая геометрия широкого применения. Форма передней поверхности, обеспечивающая положительный передний угол и уменьшение сил резания. Рекомендуется для обработки алюминиевых и титановых сплавов и жаропрочных материалов. Вязкость Твёрдость Обозначение d ap r S Тип Инстр. Тип Обработки IC328 IC908 HCR D120-QF 12 9.0 6.0 2.6 1-3 Средний HCR D120-QP 12 9.8 6.0 2.6 1-3 Средний HCR D160-QF 16 11.3 8.0 3.37 1-3 Средний HCR D160-QP 16 11.3 8.0 3.37 1-3 Средний HCR D200-QF 20 14.7 10.0 4.65 1-3 Средний HCR D200-QP 20 14.4 10.0 4.65 1-3 Средний HCR D250-QF 25 16.5 12.5 5.40 1-2 Средний HCR D250-QP 25 18.2 12.5 5.40 1-2 Средний P Сталь Фрезерование поднутрения M Нержавеющая сталь K Чугун N Алюминий S Жаропрочные сплавы H Закалённая сталь Тип инструмента Гу HCM Т\ HCM..-M э HCM..-MM Тип обработки ap fz (мм/зуб) ap Лёгкий Средний Тяжёлый 11.3 мм 0.03 0.08 0.12 5 мм 0.05 0.10 0.15 2.5 мм 0.08 0.15 0.20 Рекомендации по скорости резания см. стр. B526-530, G42 B485
