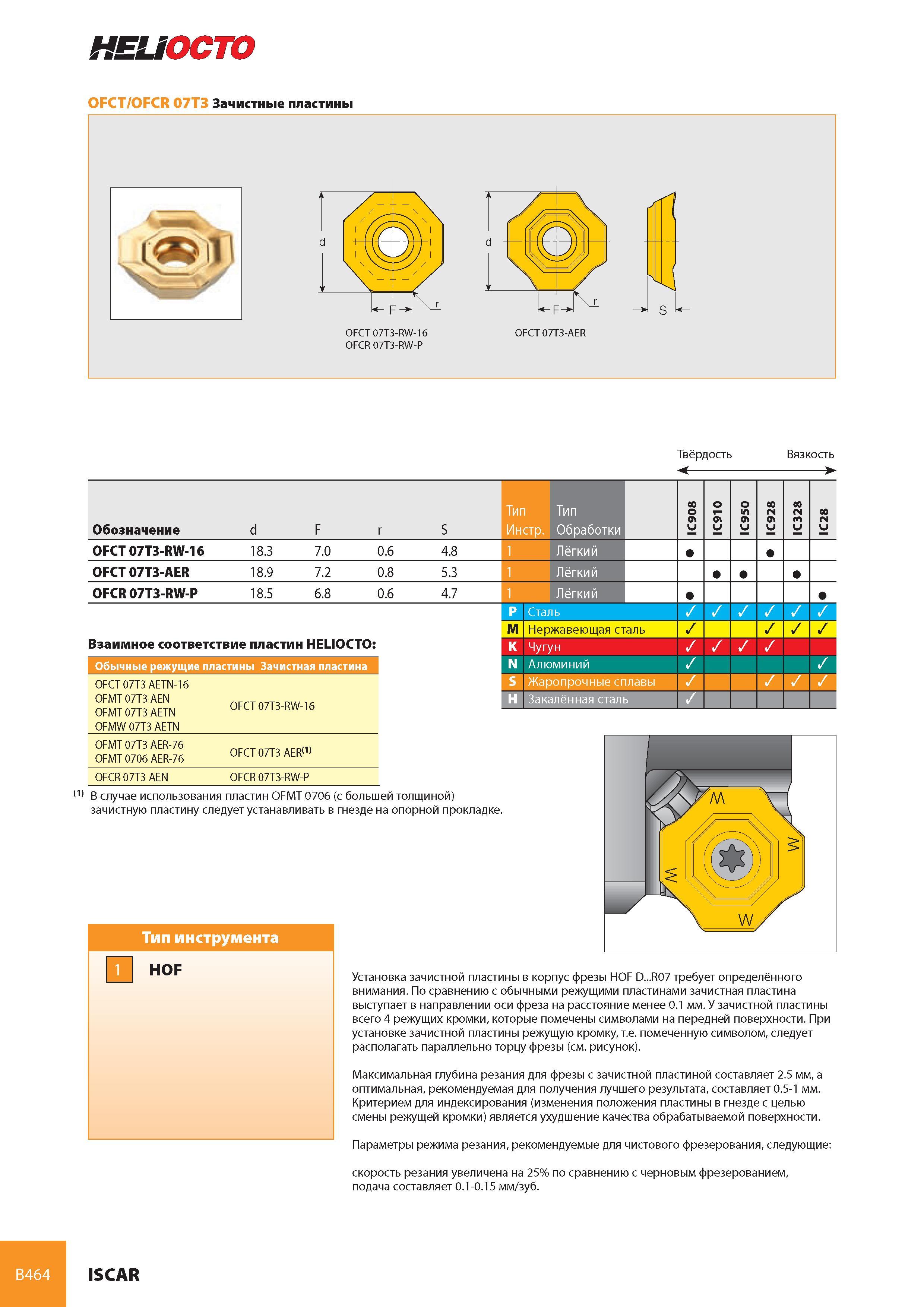

505 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B464

Каталог ISCAR 2008 Вращающийся инструмент Стр. B464 0505 Lab2u

HEUOCTO OFCT/OFCR 07T3 Зачистные пластины B464 OFCT 07T3-RW-16 OFCT 07T3-AER OFCR 07T3-RW-P Твердость - Вязкость Обозначение d F r S Тип Тип Инстр. Обработки 8 о № IC IC910 IC950 IC928 IC328 8 2 IC OFCT 07T3-RW-16 18.3 7.0 0.6 4.8 1 легкий OFCT 07T3-AER 18.9 7.2 0.8 5.3 1 легкий OFCR 07T3-RW-P 18.5 6.8 0.6 4.7 1 Легкий P Сталь / М Нержавеющая сталь / / Взаимное соответствие пластин HELIOCTO K Чугун Обычные режущие пластины Зачистная пластина N Алюминий // OFCT 07T3 AETN-16 S Жаропрочные сплавы / / OFMT 07T3 AEN OFCT 07T3-RW-16 H Закалённая сталь OFMW 07T3 AETN OFMT 07T3 AER-76 OFMT 0706 AER-76 OFCT 07T3 AER(1) OFCR 07T3 AEN OFCR 07T3-RW-P 111 В случае использования пластин OFMT 0706 (с большей толщиной) зачистную пластину следует устанавливать в гнезде на опорной прокладке. Тип инструмента Установка зачистной пластины в корпус фрезы HOF D...R07 требует определенного внимания. По сравнению с обычными режущими пластинами зачистная пластина выступает в направлении оси фреза на расстояние менее 0.1 мм. У зачистной пластины всего 4 режущих кромки, которые помечены символами на передней поверхности. При установке зачистной пластины режущую кромку, т.е. помеченную символом, следует располагать параллельно торцу фрезы (см. рисунок). Максимальная глубина резания для фрезы с зачистной пластиной составляет 2.5 мм, а оптимальная, рекомендуемая для получения лучшего результата, составляет 0.5-1 мм. Критерием для индексирования (изменения положения пластины в гнезде с целью смены режущей кромки) является ухудшение качества обрабатываемой поверхности. Параметры режима резания, рекомендуемые для чистового фрезерования, следующие скорость резания увеличена на 25% по сравнению с черновым фрезерованием, подача составляет 0.1-0.15 мм/зуб. ISCAR
