468 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B427

Каталог ISCAR 2008 Вращающийся инструмент Стр. B427 0468 Lab2u

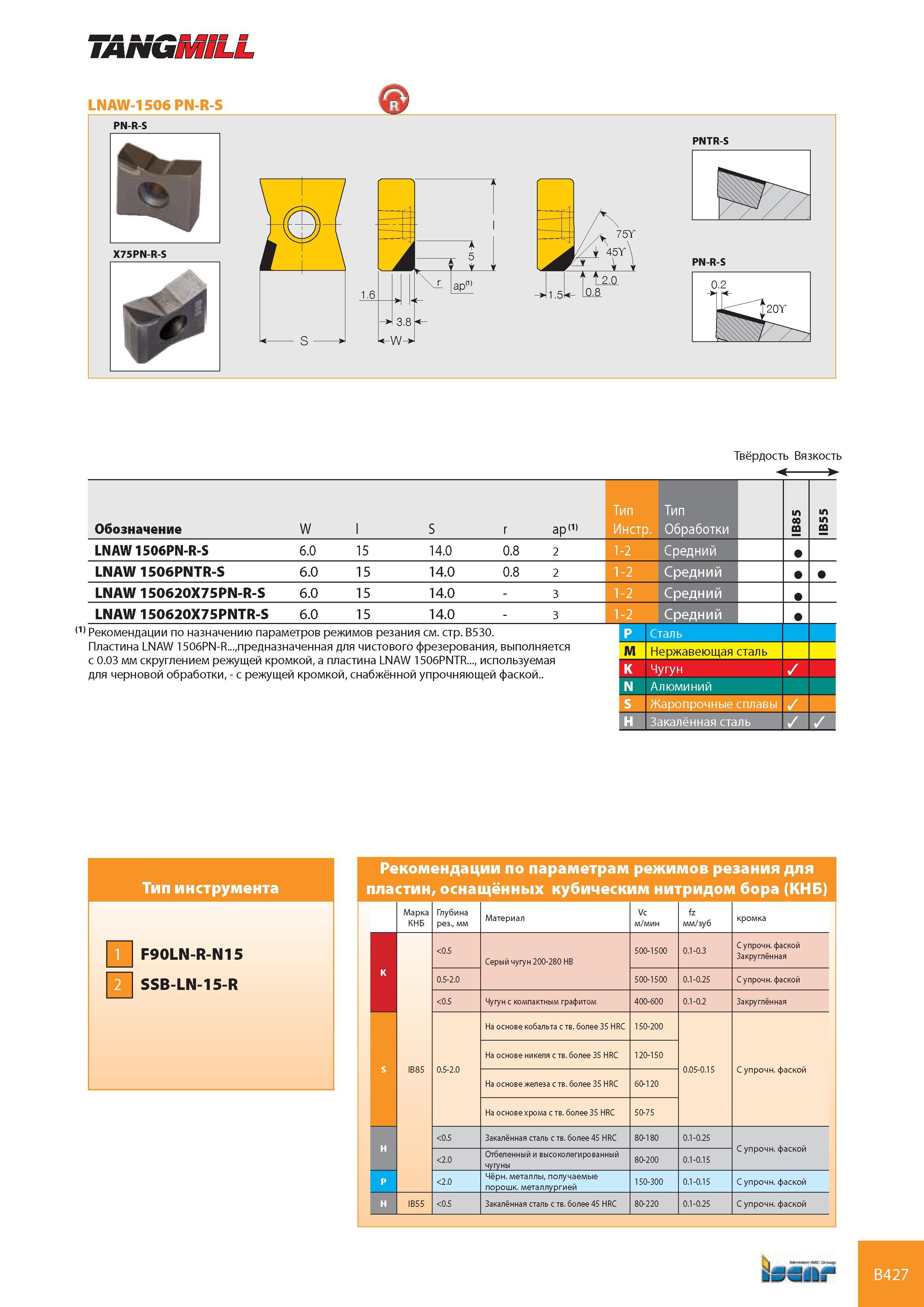

TANGMiLL LNAW-1506 PN-R-S PN-R-S X75PN-R-S м 1.6 1 3.8 s L -W PNTR-S PN-R-S Твёрдость Вязкость > Обозначение W l S r ap(1) Тип Инстр. Тип Обработки LNAW 1506PN-R-S 6.0 15 14.0 0.8 2 1-2 Средний LNAW 1506PNTR-S 6.0 15 14.0 0.8 2 1-2 Средний LNAW 150620X75PN-R-S 6.0 15 14.0 - 3 1-2 Средний LNAW 150620X75PNTR-S 6.0 15 14.0 - 3 1-2 Средний (1) Рекомендации по назначению параметров режимов резания см. стр. В530. Пластина LNAW 1506РЫ-Р...,предназначенная для чистового фрезерования, выполняется с 0.03 мм скруглением режущей кромкой, а пластина LNAW 1506PNTR..., используемая для черновой обработки, - с режущей кромкой, снабжённой упрочняющей фаской.. P Сталь м Нержавеющая сталь K Чугун N Алюминий S Жаропрочные сплавы H Закалённая сталь о 2 Тип инструмента F90LN-R-N15 SSB-LN-15-R Рекомендации по параметрам режимов резания для пластин, оснащённых кубическим нитридом бора (КНБ) Марка КНБ Глубина рез., мм Материал Vc м/мин fz мм/зуб кромка <0.5 Серый чугун 200-280 НВ 500-1500 0.1-0.3 С упрочн. фаской Закруглённая K 0.5-2.0 500-1500 0.1-0.25 С упрочн. фаской <0.5 Чугун с компактным графитом 400-600 0.1-0.2 Закруглённая На основе кобальта с тв. более 35 HRC 150-200 IB85 0.5-2.0 На основе никеля с тв. более 35 HRC 120-150 0.05-0.15 С упрочн. фаской На основе железа с тв. более 35 HRC 60-120 На основе хрома с тв. более 35 HRC 50-75 H <0.5 Закалённая сталь с тв. более 45 HRC 80-180 0.1-0.25 С упрочн. фаской <2.0 Отбеленный и высоколегированный чугуны 80-200 0.1-0.15 P <2.0 Чёрн. металлы, получаемые порошк. металлургией 150-300 0.1-0.15 С упрочн. фаской H IB55 <0.5 Закалённая сталь с тв. более 45 HRC 80-220 0.1-0.25 С упрочн. фаской B427
