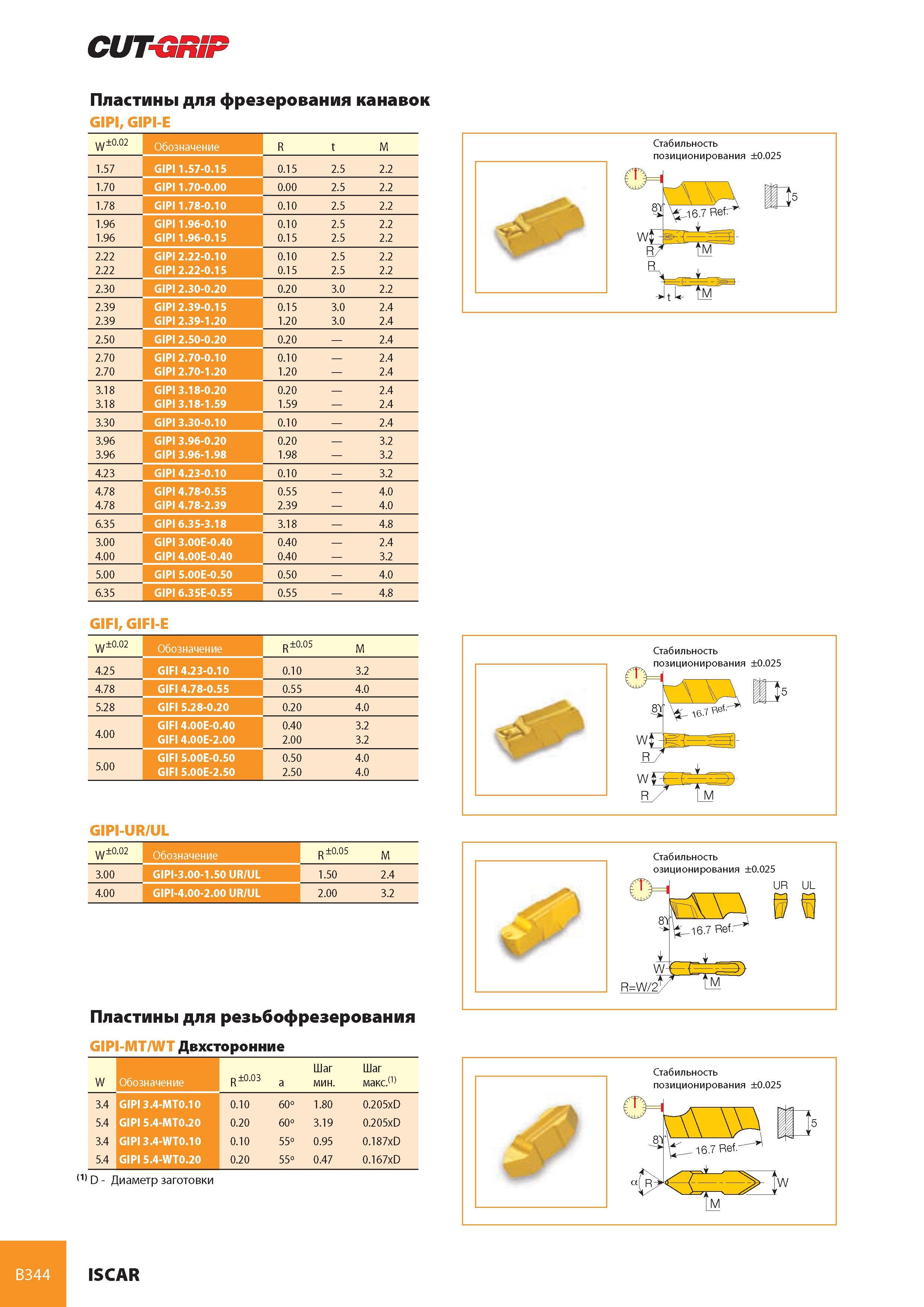

CUT-GRiP B344 Пластины для фрезерования канавок GIPI, GIPI-E W±0-02 Обозначение R t M 1.57 GIPI 1.57-0.15 0.15 2.5 2.2 1.70 GIPI 1.70-0.00 0.00 2.5 2.2 1.78 GIPI 1.78-0.10 0.10 2.5 2.2 1.96 GIPI 1.96-0.10 0.10 2.5 2.2 1.96 GIPI 1.96-0.15 0.15 2.5 2.2 2.22 GIPI 2.22-0.10 0.10 2.5 2.2 2.22 GIPI 2.22-0.15 0.15 2.5 2.2 2.30 GIPI 2.30-0.20 0.20 3.0 2.2 2.39 GIPI 2.39-0.15 0.15 3.0 2.4 2.39 GIPI 2.39-1.20 1.20 3.0 2.4 2.50 GIPI 2.50-0.20 0.20 2.4 2.70 GIPI 2.70-0.10 0.10 2.4 2.70 GIPI 2.70-1.20 1.20 2.4 3.18 GIPI 3.18-0.20 0.20 2.4 3.18 GIPI 3.18-1.59 1.59 2.4 3.30 GIPI 3.30-0.10 0.10 2.4 3.96 GIPI 3.96-0.20 0.20 3.2 3.96 GIPI 3.96-1.98 1.98 3.2 4.23 GIPI 4.23-0.10 0.10 3.2 4.78 GIPI 4.78-0.55 0.55 4.0 4.78 GIPI 4.78-2.39 2.39 4.0 6.35 GIPI 6.35-3.18 3.18 4.8 3.00 GIPI 3.00E-0.40 0.40 2.4 4.00 GIPI 4.00E-0.40 0.40 3.2 5.00 GIPI 5.00E-0.50 0.50 4.0 6.35 GIPI 6.35E-0.55 0.55 4.8 Стабильность позиционирования ±°.°25 5 GIFI, GIFI-E W±0'02 Обозначение r±0.05 M 4.25 GIFI 4.23-0.10 0.10 3.2 4.78 GIFI 4.78-0.55 0.55 4.0 5.28 GIFI 5.28-0.20 0.20 4.0 4.00 GIFI 4.00E-0.40 0.40 3.2 GIFI 4.00E-2.00 2.00 3.2 5.00 GIFI 5.00E-0.50 0.50 4.0 GIFI 5.00E-2.50 2.50 4.0 Стабильность GIPI-UR/UL W±0'02 Обозначение r±0.05 M 3.00 GIPI-3.00-1.50 UR/UL 1.50 2.4 4.00 GIPI-4.00-2.00 UR/UL 2.00 3.2 Пластины для резьбофрезерования GIPI-MT/WT Двхсторонние Стабильность озиционирования ±0.025 ОН W UR UL 16.7 Ref R=W/2 M W Обозначение R±0.03 a Шаг мин. Шаг макс.(1) 3.4 GIPI 3.4-MT0.10 0.10 60° 1.80 0.205xD 5.4 GIPI 5.4-MT0.20 0.20 60° 3.19 0.205xD 3.4 GIPI 3.4-WT0.10 0.10 55° 0.95 0.187xD 5.4 GIPI 5.4-WT0.20 0.20 55° 0.47 0.167xD (1) D - Диаметр заготовки ISCAR Стабильность позиционирования ±0.025
