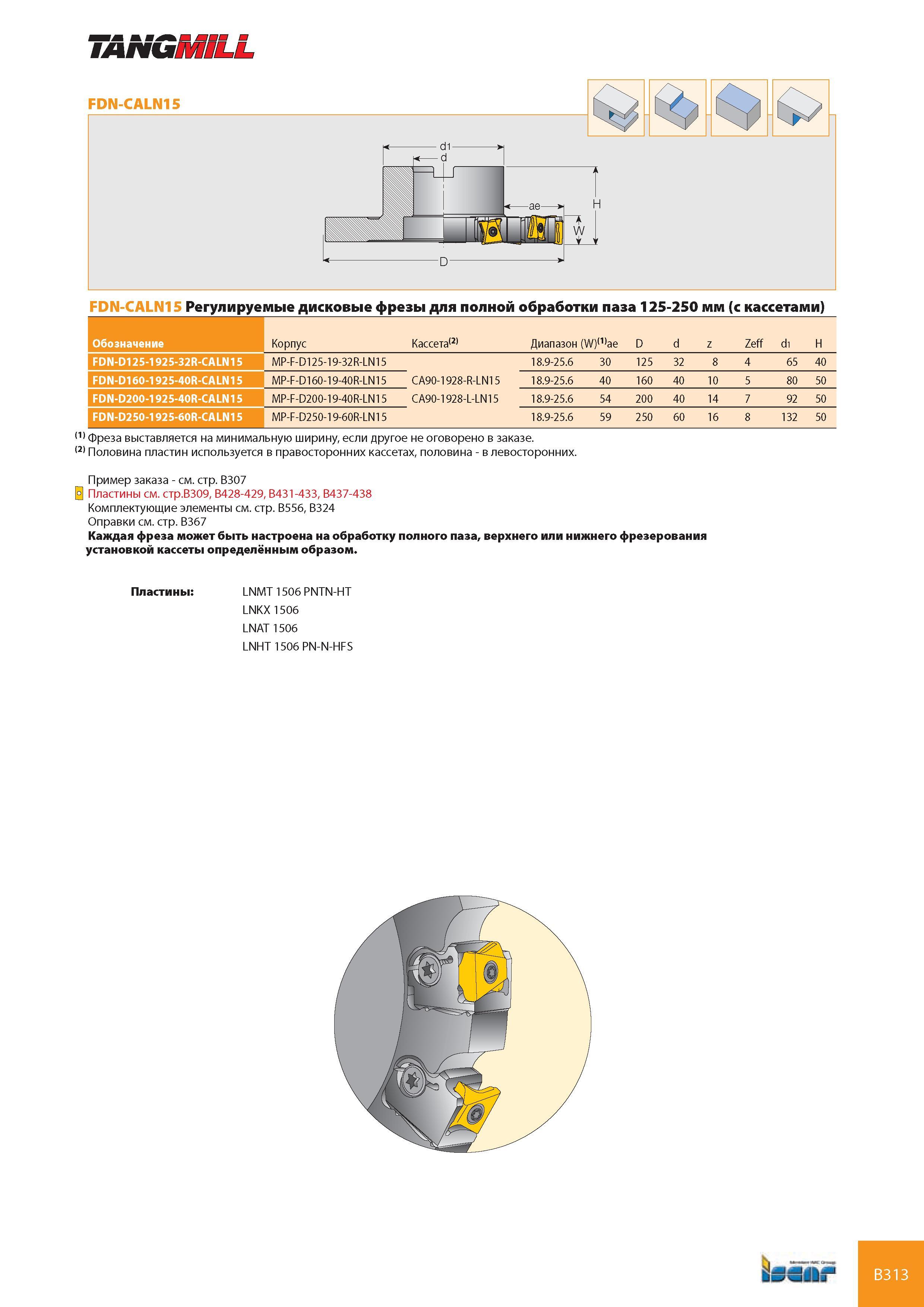

354 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B313

Каталог ISCAR 2008 Вращающийся инструмент Стр. B313 0354 Lab2u

TANGMiLL Обозначение Корпус Кассета(2) Диапазон (W)(1)ae D d z Zeff d1 H FDN-D125-1925-32R-CALN15 MP-F-D125-19-32R-LN15 18.9-25.6 30 125 32 8 4 65 40 FDN-D160-1925-40R-CALN15 MP-F-D160-19-40R-LN15 CA90-1928-R-LN15 18.9-25.6 40 160 40 10 5 80 50 FDN-D200-1925-40R-CALN15 MP-F-D200-19-40R-LN15 CA90-1928-L-LN15 18.9-25.6 54 200 40 14 7 92 50 FDN-D250-1925-60R-CALN15 MP-F-D250-19-60R-LN15 18.9-25.6 59 250 60 16 8 132 50 (1) Фреза выставляется на минимальную ширину, если другое не оговорено в заказе. 121 Половина пластин используется в правосторонних кассетах, половина - в левосторонних. Пример заказа - см. стр. В307 Пластины см. стр.В309, В428-429, В431-433, В437-438 Комплектующие элементы см. стр. В556, В324 Оправки см. стр. В367 Каждая фреза может быть настроена на обработку полного паза, верхнего или нижнего фрезерования установкой кассеты определённым образом. Пластины LNMT 1506 PNTN-HT LNKX 1506 LNAT1506 LNHT 1506 PN-N-HFS bur В313
