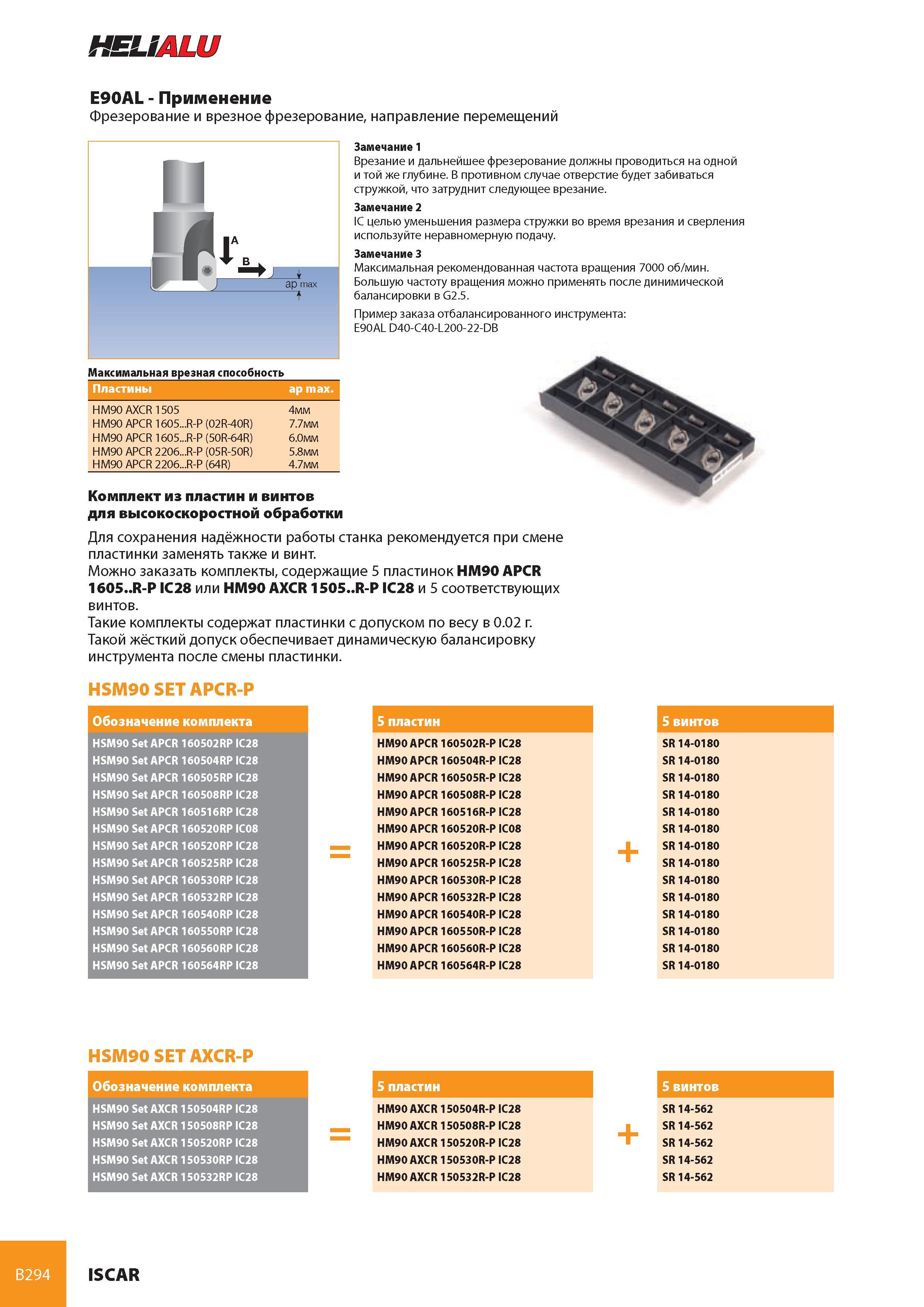

HELIALU B294 E90AL - Применение Фрезерование и врезное фрезерование, направление перемещений Замечание 1 Врезание и дальнейшее фрезерование должны проводиться на одной и той же глубине. В противном случае отверстие будет забиваться стружкой, что затруднит следующее врезание. Замечание 2 С целью уменьшения размера стружки во время врезания и сверления используйте неравномерную подачу. Замечание 3 Максимальная рекомендованная частота вращения 7000 об/мин. Большую частоту вращения можно применять после динимической балансировки в G2.5. Пример заказа отбалансированного инструмента E90AL D40-C40-L200-22-DB Максимальная врезная способность Пластины ap max. HM90 AXCR 1505 4мм HM90 APCR 1605...R-P (02R-40R) 7.7мм HM90 APCR 1605...R-P (50R-64R) 6.0мм HM90 APCR 2206...R-P (05R-50R) 5.8мм HM90 APCR 2206...R-P (64R) 4.7мм Комплект из пластин и винтов для высокоскоростной обработки Для сохранения надёжности работы станка рекомендуется при смене пластинки заменять также и винт. Можно заказать комплекты, содержащие 5 пластинок HM90 APCR 1605..R-P IC28 или HM90 AXCR 1505..R-P IC28 и 5 соответствующих винтов. Такие комплекты содержат пластинки с допуском по весу в 0.02 г. Такой жёсткий допуск обеспечивает динамическую балансировку инструмента после смены пластинки. HSM90 SET APCR-P Обозначение комплекта 5 пластин HSM90 Set APCR 160502RP IC28 HM90 APCR 160502R-P IC28 HSM90 Set APCR 160504RP IC28 HM90 APCR 160504R-P IC28 HSM90 Set APCR 160505RP IC28 HM90 APCR 160505R-P IC28 HSM90 Set APCR 160508RP IC28 HM90 APCR 160508R-P IC28 HSM90 Set APCR 160516RP IC28 HM90 APCR 160516R-P IC28 HSM90 Set APCR 160520RP IC08 HM90 APCR 160520R-P IC08 HSM90 Set APCR 160520RP IC28 HM90 APCR 160520R-P IC28 HSM90 Set APCR 160525RP IC28 “ HM90 APCR 160525R-P IC28 HSM90 Set APCR 160530RP IC28 HM90 APCR 160530R-P IC28 HSM90 Set APCR 160532RP IC28 HM90 APCR 160532R-P IC28 HSM90 Set APCR 160540RP IC28 HM90 APCR 160540R-P IC28 HSM90 Set APCR 160550RP IC28 HM90 APCR 160550R-P IC28 HSM90 Set APCR 160560RP IC28 HM90 APCR 160560R-P IC28 HSM90 Set APCR 160564RP IC28 HM90 APCR 160564R-P IC28 5 винтов SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 SR 14-0180 HSM90 SET AXCR-P Обозначение комплекта HSM90 Set AXCR 150504RP IC28 HSM90 Set AXCR 150508RP IC28 HSM90 Set AXCR 150520RP IC28 HSM90 Set AXCR 150530RP IC28 HSM90 Set AXCR 150532RP IC28 5 пластин HM90 AXCR 150504R-P IC28 HM90 AXCR 150508R-P IC28 HM90 AXCR 150520R-P IC28 HM90 AXCR 150530R-P IC28 HM90 AXCR 150532R-P IC28 + 5 винтов SR 14-562 SR 14-562 SR 14-562 SR 14-562 SR 14-562 ISCAR
