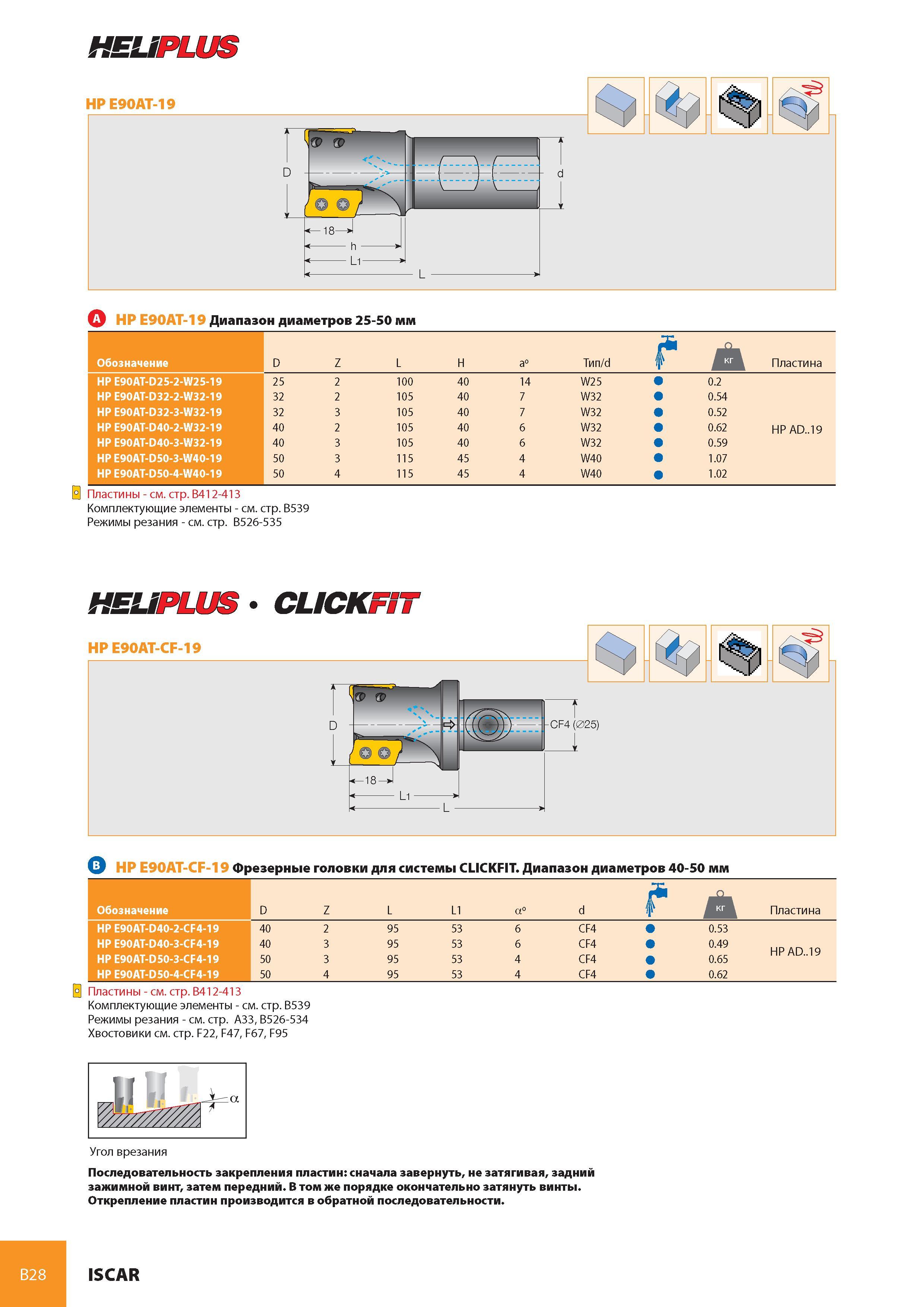

B28 HEUPLUS 4 HP E90AT-19 Диапазон диаметров 25-50 мм Обозначение D Z L H a° Тип/d t u Пластина HP E90AT-D25-2-W25-19 25 2 100 40 14 W25 0.2 HP E90AT-D32-2-W32-19 32 2 105 40 7 W32 0.54 HP E90AT-D32-3-W32-19 32 3 105 40 7 W32 0.52 HP E90AT-D40-2-W32-19 40 2 105 40 6 W32 0.62 HP AD..19 HP E90AT-D40-3-W32-19 40 3 105 40 6 W32 0.59 HP E90AT-D50-3-W40-19 50 3 115 45 4 W40 1.07 HP E90AT-D50-4-W40-19 50 4 115 45 4 W40 1.02 Пластины - см. стр. B412-413 Комплектующие элементы - см. стр. B539 Режимы резания - см. стр. B526-535 HELtmm clickew HP E90AT-CF-19 7 CF4 (025) HP E90AT-CF-19 Фрезерные головки для системы CLICKFIT. Диапазон диаметров 40-50 мм Обозначение D Z L L1 a° d n Пластина HP E90AT-D40-2-CF4-19 40 2 95 53 6 CF4 0.53 HP E90AT-D40-3-CF4-19 40 3 95 53 6 CF4 0.49 LID А 1 a HP E90AT-D50-3-CF4-19 50 3 95 53 4 CF4 0.65 HP AD..19 HP E90AT-D50-4-CF4-19 50 4 95 53 4 CF4 0.62 Пластины - см. стр. B412-413 Комплектующие элементы - см. стр. B539 Режимы резания - см. стр. A33, B526-534 Хвостовики см. стр. F22, F47, F67, F95 Последовательность закрепления пластин сначала завернуть, не затягивая, задний зажимной винт, затем передний. В том же поряди окончательно затянуть винты. Открепление пластин производится в обратной последовательности. ISCAR
