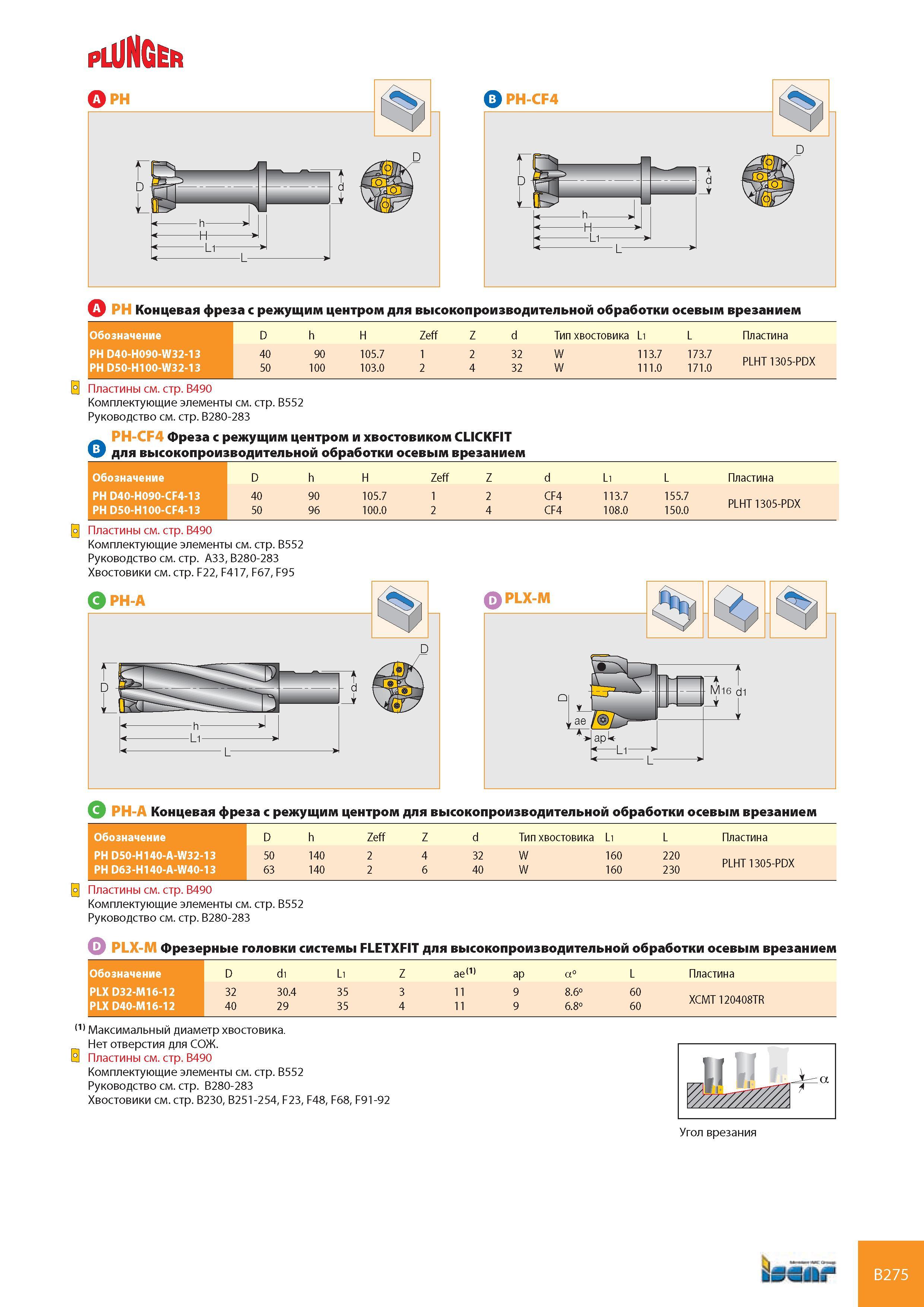

pUUNQEr 4 PH Концевая фреза с режущим центром для высокопроизводительной обработки осевым врезанием Обозначение D h H Zeff Z d Тип хвостовика L1 L Пластина PH D40-H090-W32-13 40 90 105.7 1 2 32 W 113.7 173.7 PH D50-H100-W32-13 50 100 103.0 2 4 32 W 111.0 171.0 PLHT 1305-PDX Пластины см. стр. B490 Комплектующие элементы см. стр. B552 Руководство см. стр. B280-283 PH-CF4 Фреза с режущим центром и хвостовиком CLICKFIT для высокопроизводительной обработки осевым врезанием Обозначение D h H Zeff Z d L1 L Пластина PH D40-H090-CF4-13 40 90 105.7 1 2 CF4 113.7 155.7 PLHT 1305-PDX PH D50-H100-CF4-13 50 96 100.0 2 4 CF4 108.0 150.0 Пластины см. стр. B490 Комплектующие элементы см. стр. B552 Руководство см. стр. A33, B280-283 Хвостовики см. стр. F22, F417, F67, F95 tfPH-A Г D - L d>PLX-M 1 1 / f ГМ Т M16 di Ь D h L PH-A Концевая фреза с режущим центром для высокопроизводительной обработки осевым врезанием D h Zeff Z d Тип хвостовика L1 L Пластина 50 140 2 4 32 W 160 220 PLHT 1305 PDX 63 140 2 6 40 W 160 230 PLHI l305 PDX Обозначение PH D50-H140-A-W32-13 PH D63-H140-A-W40-13 0 Пластины см. стр. B490 Комплектующие элементы см. стр. B552 Руководство см. стр. B280-283 PLX-M Фрезерные головки системы FLETXFIT для высокопроизводительной обработки осевым врезанием Обозначение PLX D32-M16-12 PLX D40-M16-12 D d1 32 30.4 40 29 L1 Z 35 3 35 4 ae(1) ap 11 9 11 9 a° L 8.6° 60 6.8° 60 Пластина XCMT 120408TR (1) Максимальный диаметр хвостовика. Нет отверстия для СОЖ. Пластины см. стр. B490 Комплектующие элементы см. стр. B552 Руководство см. стр. B280-283 Хвостовики см. стр. B230, B251-254, F23, F48, F68, F91-92 bur B275
