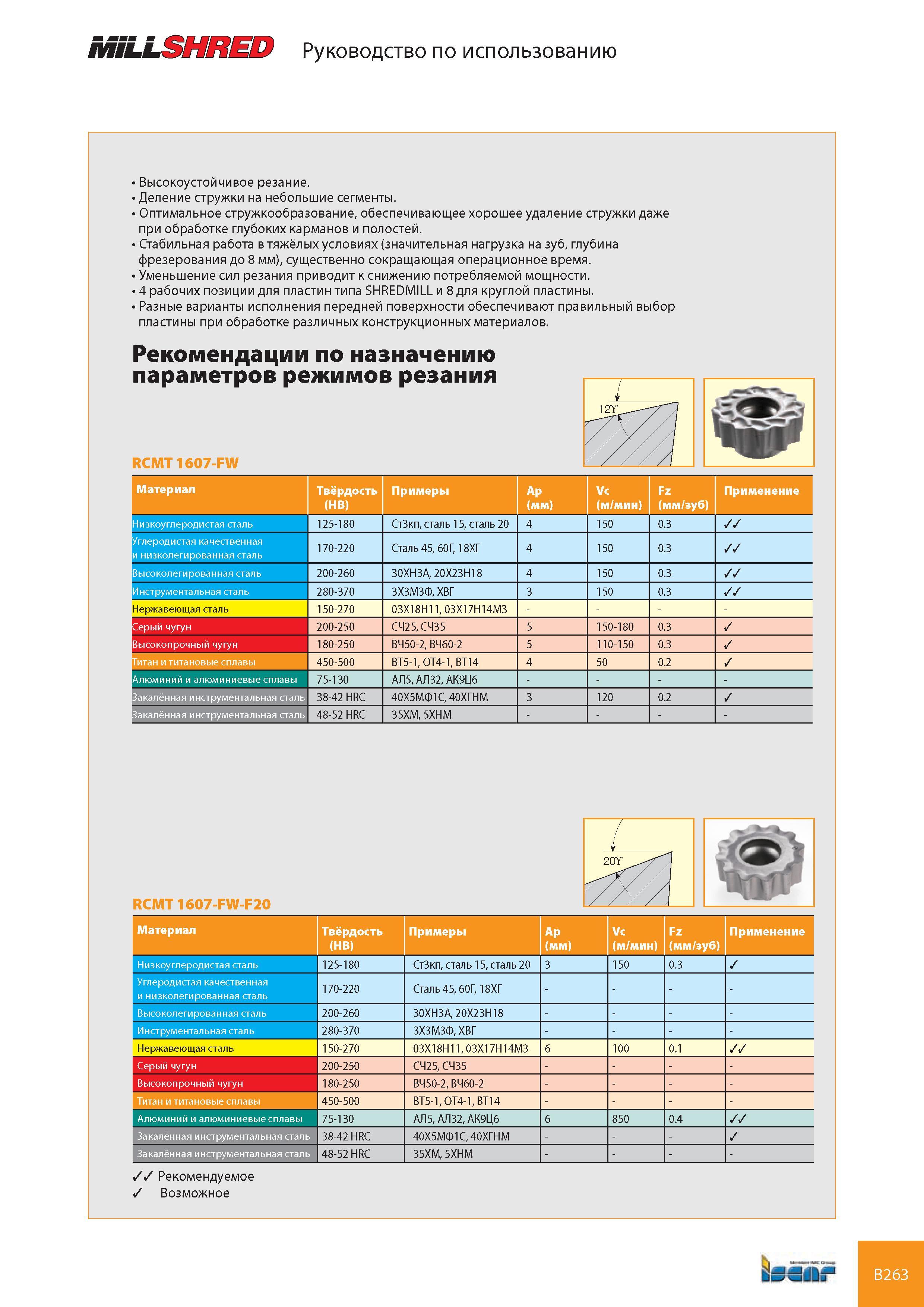

304 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B263

Каталог ISCAR 2008 Вращающийся инструмент Стр. B263 0304 Lab2u

MiLLSHRED Руководство по использованию Высокоустойчивое резание. Деление стружки на небольшие сегменты. Оптимальное стружкообразование, обеспечивающее хорошее удаление стружки даже при обработке глубоких карманов и полостей. Стабильная работа в тяжёлых условиях (значительная нагрузка на зуб, глубина фрезерования до 8 мм), существенно сокращающая операционное время. Уменьшение сил резания приводит к снижению потребляемой мощности. 4 рабочих позиции для пластин типа SHREDMILL и 8 для круглой пластины. Разные варианты исполнения передней поверхности обеспечивают правильный выбор пластины при обработке различных конструкционных материалов. Рекомендации по назначению параметров режимов резания RCMT 1607-FW Материал Твёрдость (HB) Примеры Ap (мм) Vc (м/мин) Fz (мм/зуб) Применение Низкоуглеродистая сталь 125-180 Ст3кп, сталь 15, сталь 20 4 150 0.3 33 Углеродистая качественная и низколегированная сталь 170-220 Сталь 45, 60Г, 18ХГ 4 150 0.3 33 Высоколегированная сталь 200-260 30ХН3А, 20Х23Н18 4 150 0.3 33 Инструментальная сталь 280-370 3Х3М3Ф, ХВГ 3 150 0.3 33 Нержавеющая сталь 150-270 03Х18Н11,03Х17Н14М3 Серый чугун 200-250 СЧ25, СЧ35 5 150-180 0.3 3 Высокопрочный чугун 180-250 ВЧ50-2, ВЧ60-2 5 110-150 0.3 3 Титан и титановые сплавы 450-500 ВТ5-1, ОТ4-1, ВТ14 4 50 0.2 3 Алюминий и алюминиевые сплавы 75-130 АЛ5, АЛ32, АК9Ц6 Закалённая инструментальная сталь 38-42 HRC 40Х5МФ1С, 40ХГНМ 3 120 0.2 3 Закалённая инструментальная сталь 48-52 HRC 35ХМ, 5ХНМ RCMT 1607-FW-F20 Материал Твёрдость (HB) Примеры Ap (мм) Vc (м/мин) Fz (мм/зуб) Применение Низкоуглеродистая сталь 125-180 Ст3кп, сталь 15, сталь 20 3 150 0.3 3 Углеродистая качественная и низколегированная сталь 170-220 Сталь 45, 60Г, 18ХГ Высоколегированная сталь 200-260 30ХН3А, 20Х23Н18 Инструментальная сталь 280-370 3Х3М3Ф, ХВГ Нержавеющая сталь 150-270 03Х18Н11,03Х17Н14М3 6 100 0.1 33 Серый чугун 200-250 СЧ25, СЧ35 Высокопрочный чугун 180-250 ВЧ50-2, ВЧ60-2 Титан и титановые сплавы 450-500 ВТ5-1, ОТ4-1, ВТ14 Алюминий и алюминиевые сплавы 75-130 АЛ5, АЛ32, АК9Ц6 6 850 0.4 33 Закалённая инструментальная сталь 38-42 HRC 40Х5МФ1С, 40ХГНМ - 3 Закалённая инструментальная сталь 48-52 HRC 35ХМ, 5ХНМ 33 Рекомендуемое 3 Возможное bur B263
