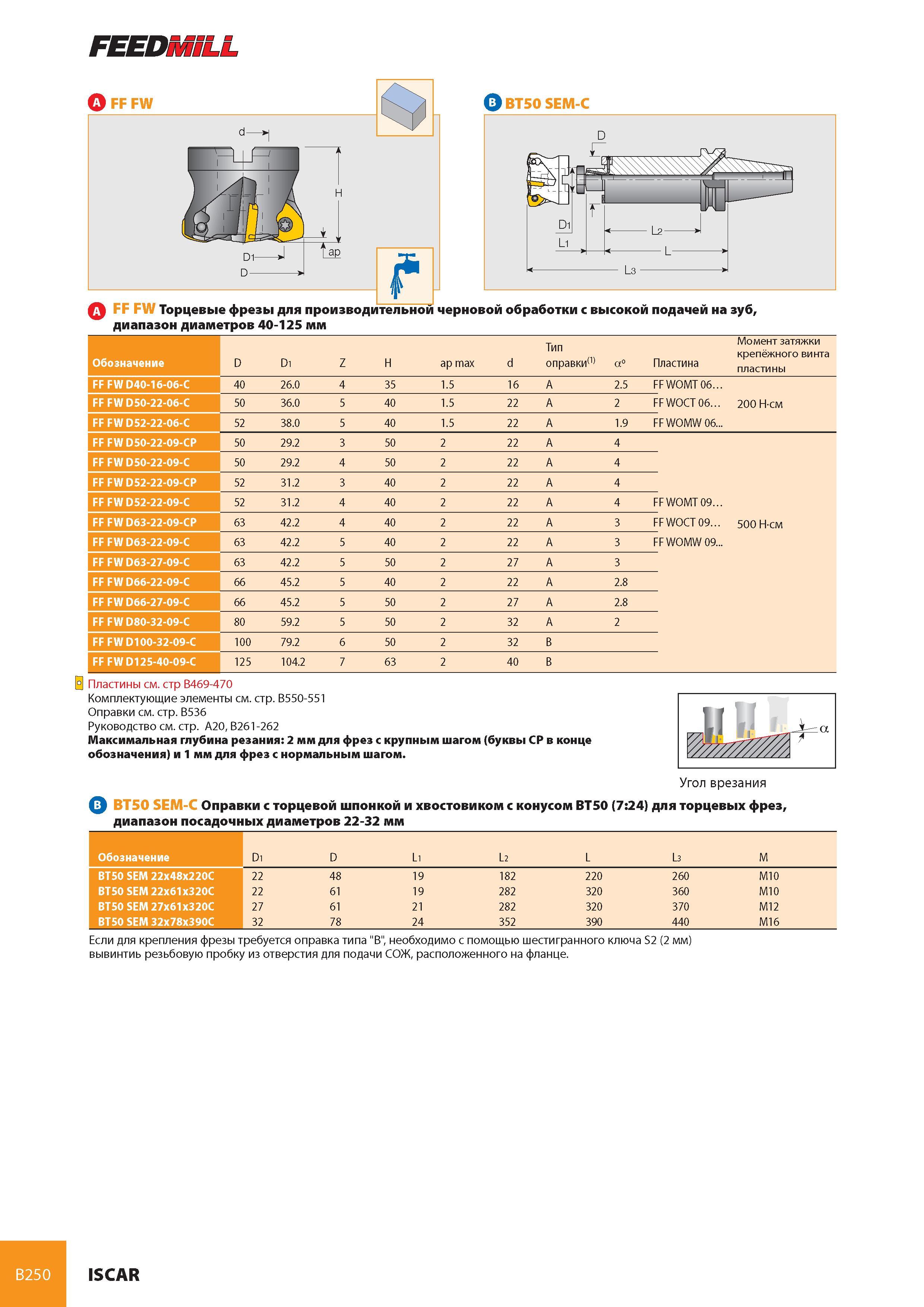

FEEDMiLL Aff fw b> BT50 SEM-C A FF FW Торцевые фрезы для производительной черновой обработки с высокой подачей на зуб, диапазон диаметров 40-125 мм Обозначение D D1 Z H ap max d Тип оправки(1) а° Пластина Момент затяжки крепёжного винта пластины FF FW D40-16-06-C 40 26.0 4 35 1.5 16 A 2.5 FF WOMT 06... FF FW D50-22-06-C 50 36.0 5 40 1.5 22 A 2 FF WOCT 06. 200 Н-см FF FW D52-22-06-C 52 38.0 5 40 1.5 22 A 1.9 FF WOMW 06... FF FW D50-22-09-CP 50 29.2 3 50 2 22 A 4 FF FW D50-22-09-C 50 29.2 4 50 2 22 A 4 FF FW D52-22-09-CP 52 31.2 3 40 2 22 A 4 FF FW D52-22-09-C 52 31.2 4 40 2 22 A 4 FF WOMT 09. FF FW D63-22-09-CP 63 42.2 4 40 2 22 A 3 FF WOCT 09. 500 Н-см FF FW D63-22-09-C 63 42.2 5 40 2 22 A 3 FF WOMW 09... FF FW D63-27-09-C 63 42.2 5 50 2 27 A 3 FF FW D66-22-09-C 66 45.2 5 40 2 22 A 2.8 FF FW D66-27-09-C 66 45.2 5 50 2 27 A 2.8 FF FW D80-32-09-C 80 59.2 5 50 2 32 A 2 FF FW D100-32-09-C 100 79.2 6 50 2 32 B FF FW D125-40-09-C 125 104.2 7 63 2 40 B Пластины см. стр B469-470 Комплектующие элементы см. стр. B550-551 Оправки см. стр. B536 Руководство см. стр. A20, B261-262 Максимальная глубина резания 2 мм для фрез с крупным шагом (буквы СР в конце обозначения) и 1 мм для фрез с нормальным шагом. Угол врезания BT50 SEM-C Оправки с торцевой шпонкой и хвостовиком с конусом ВТ50 (7:24) для торцевых фрез, диапазон посадочных диаметров 22-32 мм Обозначение D1 D L1 L2 L L3 M BT50 SEM 22x48x220C 22 48 19 182 220 260 M10 BT50 SEM 22x61x320C 22 61 19 282 320 360 M10 BT50 SEM 27x61x320C 27 61 21 282 320 370 M12 BT50 SEM 32x78x390C 32 78 24 352 390 440 M16 Если для крепления фрезы требуется оправка типа "В", необходимо с помощью шестигранного ключа S2 (2 мм) вывинтиь резьбовую пробку из отверстия для подачи СОЖ, расположенного на фланце. B250 ISCAR
