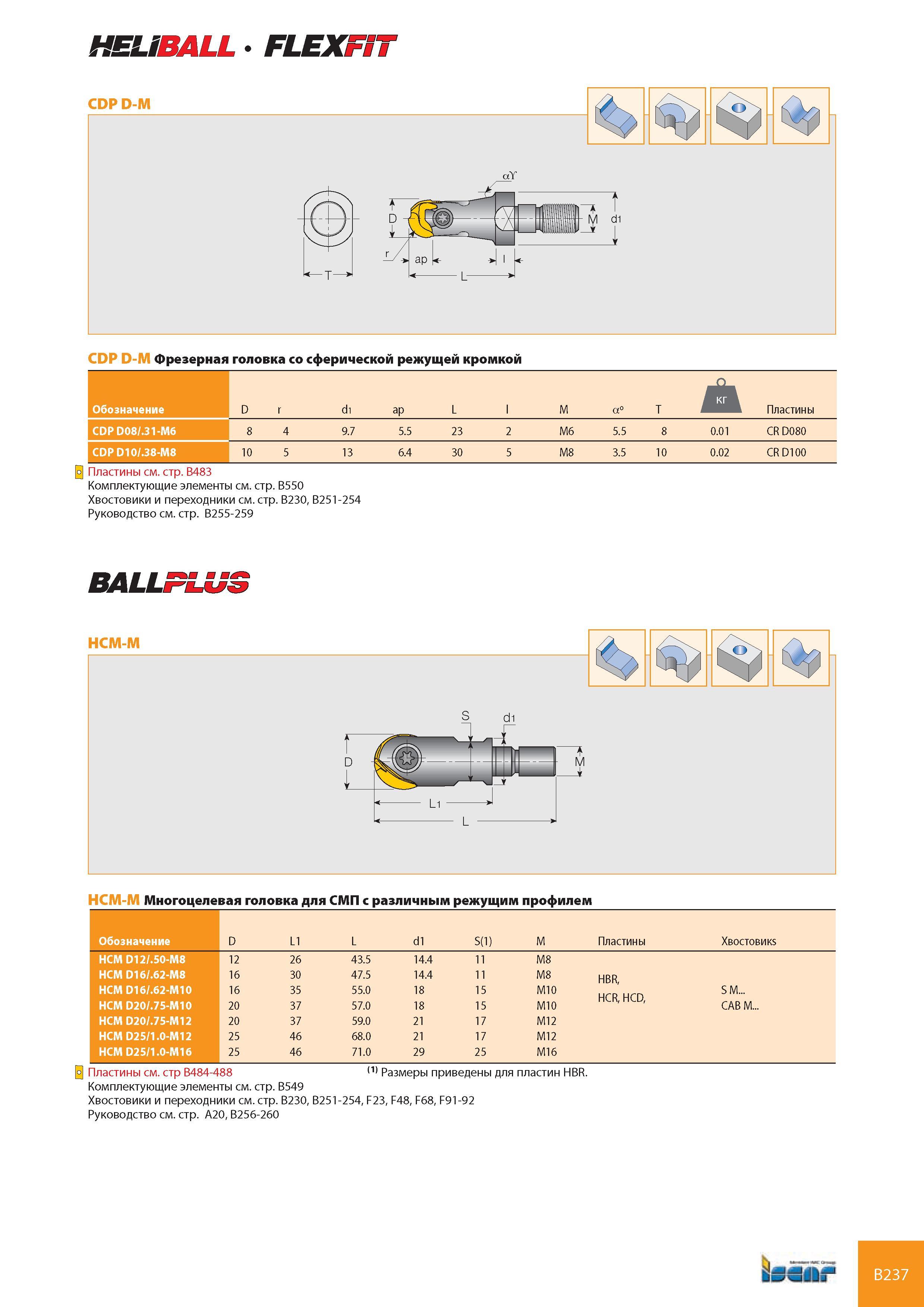

НЕШШИ1 FLEXFBW CDP D-M aY T L CDP D-M Фрезерная головка со сферической режущей кромкой Обозначение D r d1 ap L l M a° T M Пластины CDP D08/.31-M6 8 4 9.7 5.5 23 2 M6 5.5 8 0.01 CR D080 CDP D10/.38-M8 10 5 13 6.4 30 5 M8 3.5 10 0.02 CR D100 0 Пластины см. стр. B483 Комплектующие элементы см. стр. B550 Хвостовики и переходники см. стр. B230, B251-254 Руководство см. стр. B255-259 BALLPLUS HCM-M Многоцелевая головка для СМП с различным режущим профилем Обозначение D L1 L d1 S(1) M Пластины Хвостовик HCM D12/.50-M8 12 26 43.5 14.4 11 M8 HCM D16/.62-M8 16 30 47.5 14.4 11 M8 HBR, HCM D16/.62-M10 16 35 55.0 18 15 M10 ИГР НГП S M... HCM D20/.75-M10 20 37 57.0 18 15 M10 HCR, HCD, CAB M... HCM D20/.75-M12 20 37 59.0 21 17 M12 HCM D25/1.0-M12 25 46 68.0 21 17 M12 HCM D25/1.0-M16 25 46 71.0 29 25 M16 0 Пластины см. стр B484-488 (1) Размеры приведены для пластин HBR. Комплектующие элементы см. стр. B549 Хвостовики и переходники см. стр. B230, B251-254, F23, F48, F68, F91-92 Руководство см. стр. A20, B256-260 bur B237
