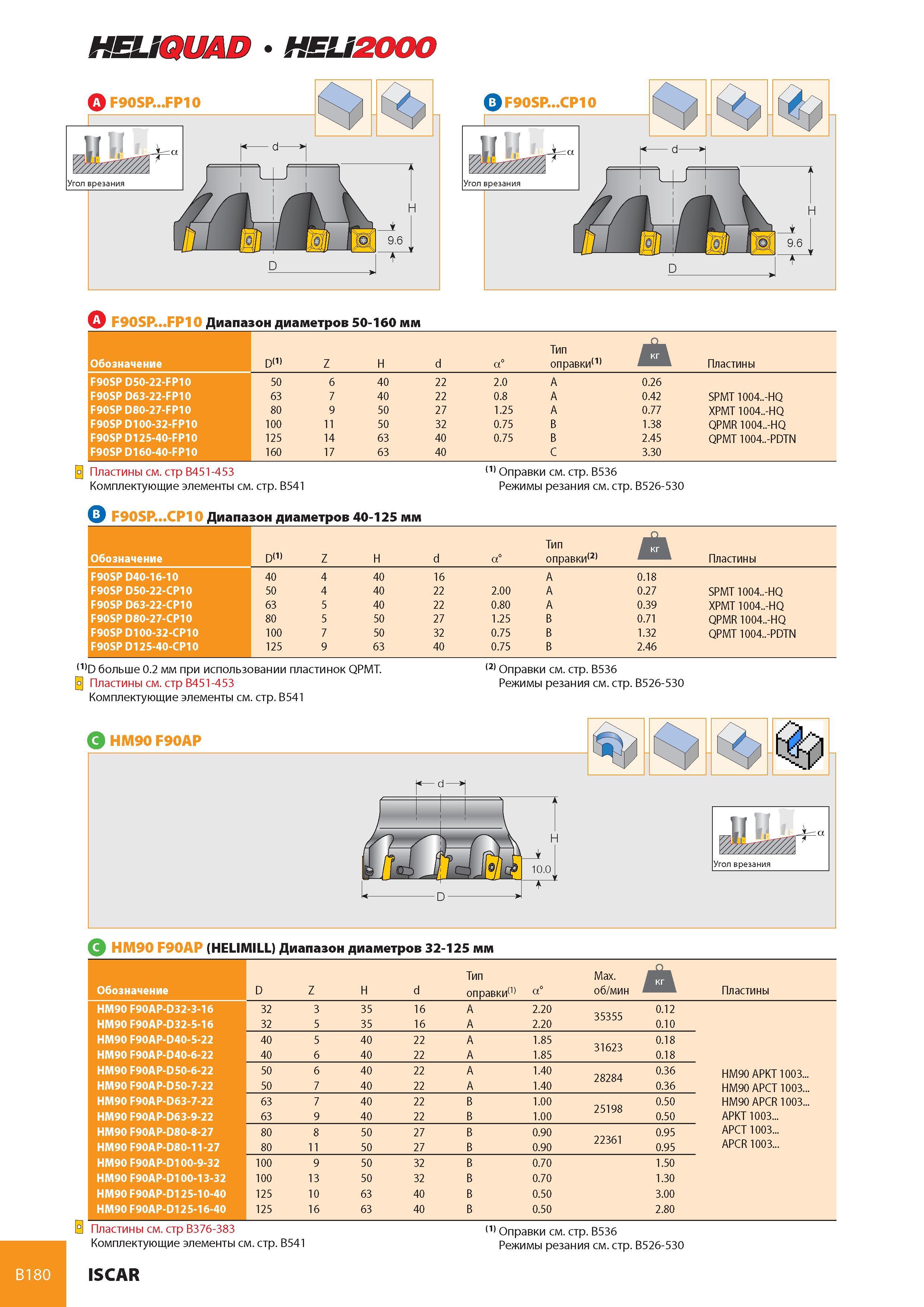

221 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B180

Каталог ISCAR 2008 Вращающийся инструмент Стр. B180 0221 Lab2u

ншщш HEumxm A F90SP...FP10 F90SP...FP10 Диапазон диаметров 50-160 мм Обозначение D1) Z H d а° Тип oпрaвки(1) i Пластины F90SP D50-22-FP10 50 6 40 22 2.0 A 0.26 F90SP D63-22-FP10 63 7 40 22 0.8 A 0.42 SPMT 1004..-HQ F90SP D80-27-FP10 80 9 50 27 1.25 A 0.77 XPMT 1004..-HQ F90SP D100-32-FP10 100 11 50 32 0.75 B 1.38 QPMR 1004..-HQ F90SP D125-40-FP10 F90SP D160-40-FP10 5 0 CN VO 14 17 63 63 40 40 0.75 B C 2.45 3.30 QPMT 1004..-PDTN 0 Пластины см. стр B451-453 (1) Оправки см. стр. B536 Комплектующие элементы см. стр. B541 Режимы резания см. стр. B526-530 F90SP...CP10 Диапазон диаметров 40-125 мм Обозначение DD Z H d a° Тип oправки(2) Пластины F90SP D40-16-10 F90SP D50-22-CP10 40 50 4 4 40 40 6 2 12 2.00 A A 0.18 0.27 SPMT 1004..-HQ F90SP D63-22-CP10 63 5 40 22 0.80 A 0.39 XPMT 1004..-HQ F90SP D80-27-CP10 80 5 50 27 1.25 B 0.71 QPMR 1004..-HQ F90SP D100-32-CP10 100 7 50 32 0.75 B 1.32 QPMT 1004..-PDTN F90SP D125-40-CP10 125 9 63 40 0.75 B 2.46 (1)D больше 0.2 мм при использовании пластинок QPMT. 0 Пластины см. стр B451-453 Комплектующие элементы см. стр. B541 У HM90 F90AP гм (2) Оправки см. стр. B536 Режимы резания см. стр. B526-530 //////Г а Угол врезания HM90 F90AP (HELIMILL) Диапазон диаметров 32-125 мм Тип Max. КГ кг Обозначение D Z H d oправки(1) a° об/мин Пластины HM90 F90AP-D32-3-16 32 3 35 16 A 2.20 35355 0.12 HM90 F90AP-D32-5-16 32 5 35 16 A 2.20 0.10 HM90 F90AP-D40-5-22 40 5 40 22 A 1.85 31623 0.18 HM90 F90AP-D40-6-22 40 6 40 22 A 1.85 0.18 HM90 F90AP-D50-6-22 50 6 40 22 A 1.40 28284 0.36 HM90 APKT 1003... HM90 F90AP-D50-7-22 50 7 40 22 A 1.40 0.36 HM90 APCT 1003... HM90 F90AP-D63-7-22 63 7 40 22 B 1.00 25198 0.50 HM90 APCR 1003... HM90 F90AP-D63-9-22 63 9 40 22 B 1.00 0.50 APKT 1003... HM90 F90AP-D80-8-27 80 8 50 27 B 0.90 22361 0.95 APCT 1003... HM90 F90AP-D80-11-27 80 11 50 27 B 0.90 0.95 APCR 1003... HM90 F90AP-D100-9-32 100 9 50 32 B 0.70 1.50 HM90 F90AP-D100-13-32 100 13 50 32 B 0.70 1.30 HM90 F90AP-D125-10-40 125 10 63 40 B 0.50 3.00 HM90 F90AP-D125-16-40 125 16 63 40 B 0.50 2.80 Пластины см. стр B376-383 (1) Оправки см. стр. B536 Комплектующие элементы см. стр. B541 Режимы резания см. стр. B526-530 B180 ISCAR
