205 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B164

Каталог ISCAR 2008 Вращающийся инструмент Стр. B164 0205 Lab2u

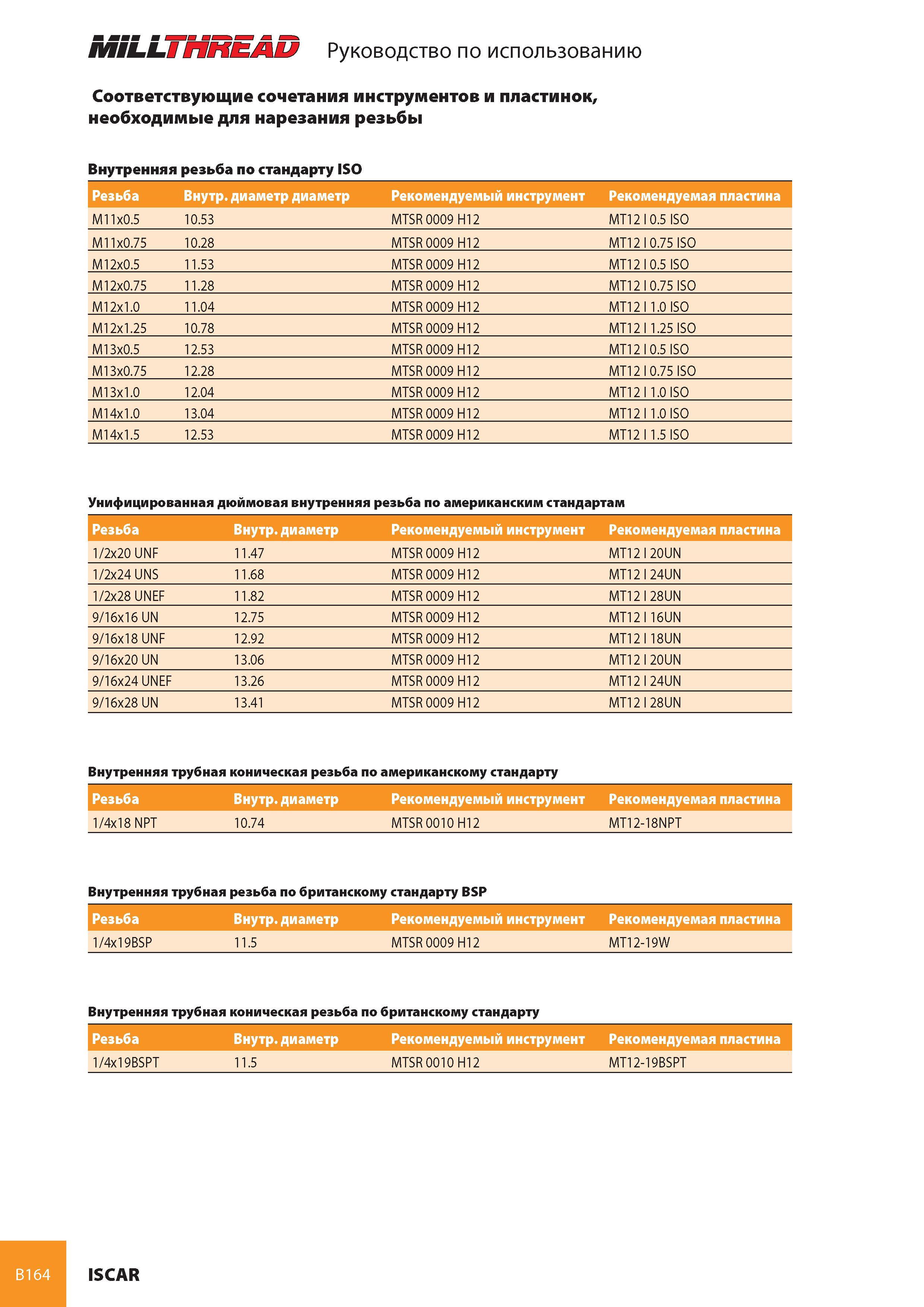

lyULLD Руководство по использованию Соответствующие сочетания инструментов и пластинок, необходимые для нарезания резьбы Внутренняя резьба по стандарту ISO Резьба Внутр. диаметр диаметр Рекомендуемый инструмент Рекомендуемая пластина M11x0.5 10.53 MTSR 0009 H12 MT12 0.5 ISO M11x0.75 10.28 MTSR 0009 H12 MT12 0.75 ISO M12x0.5 11.53 MTSR 0009 H12 MT12 0.5 ISO M12x0.75 11.28 MTSR 0009 H12 MT12 0.75 ISO M12x1.0 11.04 MTSR 0009 H12 MT12 1.0 ISO M12x1.25 10.78 MTSR 0009 H12 MT12 1.25 ISO M13x0.5 12.53 MTSR 0009 H12 MT12 0.5 ISO M13x0.75 12.28 MTSR 0009 H12 MT12 0.75 ISO M13x1.0 12.04 MTSR 0009 H12 MT12 1.0 ISO M14x1.0 13.04 MTSR 0009 H12 MT12 1.0 ISO M14x1.5 12.53 MTSR 0009 H12 MT12 1.5 ISO Унифицированная дюймовая внутренняя резьба по американским стандартам Резьба Внутр. диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/2x20 UNF 11.47 MTSR 0009 H12 MT12 20UN 1/2x24 UNS 11.68 MTSR 0009 H12 MT12 24UN 1/2x28 UNEF 11.82 MTSR 0009 H12 MT12 28UN 9/16x16 UN 12.75 MTSR 0009 H12 MT12 16UN 9/16x18 UNF 12.92 MTSR 0009 H12 MT12 18UN 9/16x20 UN 13.06 MTSR 0009 H12 MT12 20UN 9/16x24 UNEF 13.26 MTSR 0009 H12 MT12 24UN 9/16x28 UN 13.41 MTSR 0009 H12 MT12 28UN Внутренняя трубная коническая резьба по американскому стандарту Резьба Внутр. диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/4x18 NPT 10.74 MTSR 0010 H12 MT12-18NPT Внутренняя трубная резьба по британскому стандарту BSP Резьба Внутр. диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/4x19BSP 11.5 MTSR 0009 H12 MT12-19W Внутренняя трубная коническая резьба по британскому стандарту Резьба Внутр. диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/4x19BSPT 11.5 MTSR 0010 H12 MT12-19BSPT B164 ISCAR
