151 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B110 |
|||||

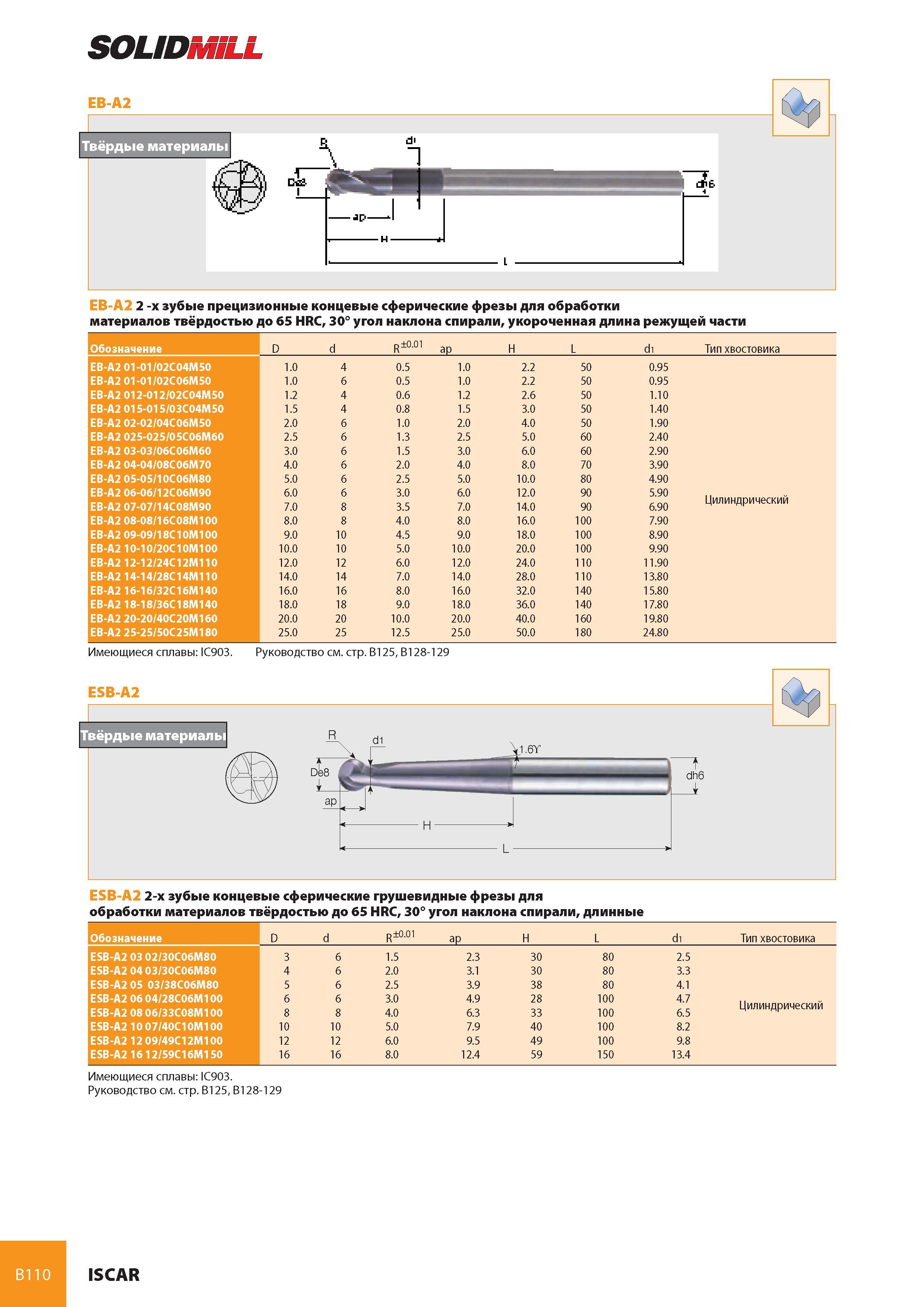

Каталог ISCAR 2008 Вращающийся инструмент Стр. B110 0151 Lab2u SOLIDMILL EB-A2 2 -х зубые прецизионные концевые сферические фрезы для обработки материалов твёрдостью до 65 HRC, 30° угол наклона спирали, укороченная длина режущей части Обозначение D d R±0.01 ap H L d1 Тип хвостовика EB-A2 01-01/02C04M50 1.0 4 0.5 1.0 2.2 50 0.95 EB-A2 01-01/02C06M50 1.0 6 0.5 1.0 2.2 50 0.95 EB-A2 012-012/02C04M50 1.2 4 0.6 1.2 2.6 50 1.10 EB-A2 015-015/03C04M50 1.5 4 0.8 1.5 3.0 50 1.40 EB-A2 02-02/04C06M50 2.0 6 1.0 2.0 4.0 50 1.90 EB-A2 025-025/05C06M60 2.5 6 1.3 2.5 5.0 60 2.40 EB-A2 03-03/06C06M60 3.0 6 1.5 3.0 6.0 60 2.90 EB-A2 04-04/08C06M70 4.0 6 2.0 4.0 8.0 70 3.90 EB-A2 05-05/10C06M80 5.0 6 2.5 5.0 10.0 80 4.90 EB-A2 06-06/12C06M90 6.0 6 3.0 6.0 12.0 90 5.90 Цилиндрический EB-A2 07-07/14C08M90 7.0 8 3.5 7.0 14.0 90 6.90 EB-A2 08-08/16C08M100 8.0 8 4.0 8.0 16.0 100 7.90 EB-A2 09-09/18C10M100 9.0 10 4.5 9.0 18.0 100 8.90 EB-A2 10-10/20C10M100 10.0 10 5.0 10.0 20.0 100 9.90 EB-A2 12-12/24C12M110 12.0 12 6.0 12.0 24.0 110 11.90 EB-A2 14-14/28C14M110 14.0 14 7.0 14.0 28.0 110 13.80 EB-A2 16-16/32C16M140 16.0 16 8.0 16.0 32.0 140 15.80 EB-A2 18-18/36C18M140 18.0 18 9.0 18.0 36.0 140 17.80 EB-A2 20-20/40C20M160 20.0 20 10.0 20.0 40.0 160 19.80 EB-A2 25-25/50C25M180 25.0 25 12.5 25.0 50.0 180 24.80 Имеющиеся сплавы IC903. Руководство см. стр. B125, B128-129 ESB-A2 Твёрдые материалы dh6 De8 к ap ESB-A2 2-х зубые концевые сферические грушевидные фрезы для обработки материалов твёрдостью до 65 HRC, 30° угол наклона спирали, длинные Обозначение D d R±0.01 ap H L d1 Тип хвостовика ESB-A2 03 02/30C06M80 3 6 1.5 2.3 30 80 2.5 ESB-A2 04 03/30C06M80 4 6 2.0 3.1 30 80 3.3 ESB-A2 05 03/38C06M80 5 6 2.5 3.9 38 80 4.1 ESB-A2 06 04/28C06M100 6 6 3.0 4.9 28 100 4.7 ESB-A2 08 06/33C08M100 8 8 4.0 6.3 33 100 6.5 Цилиндрический ESB-A2 10 07/40C10M100 10 10 5.0 7.9 40 100 8.2 ESB-A2 12 09/49C12M100 12 12 6.0 9.5 49 100 9.8 ESB-A2 16 12/59C16M150 16 16 8.0 12.4 59 150 13.4 Имеющиеся сплавы IC903. Руководство см. стр. B125, B128-129 B110 ISCAR |
|||||
