Инструкция по эксплуатации балансируемых цанговых патронов Iscar BALANCIN Установите все кольца в положение 0-0-0 Проведите тест Поверните оба балансировоч 37 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.A36

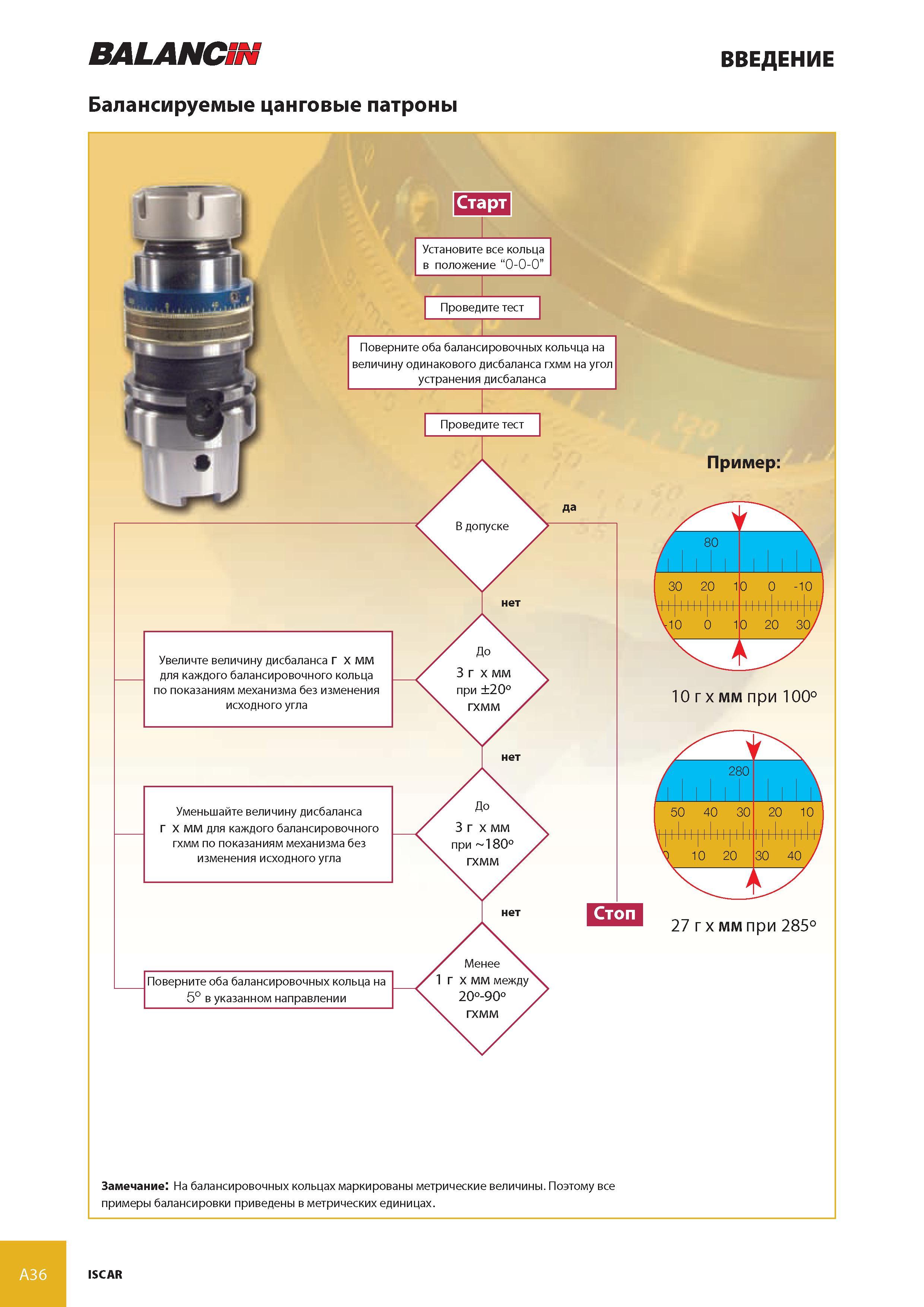

Инструкция по эксплуатации балансируемых цанговых патронов Iscar BALANCIN Установите все кольца в положение 0-0-0 Проведите тест Поверните оба балансировоч Инструкция по эксплуатации балансируемых цанговых патронов Iscar BALANCIN Установите все кольца в положение 0-0-0 Проведите тест Поверните оба балансировочных кольчца на величину одинакового дисбаланса гхмм на угол устранения дисбаланса Увеличте величину дисбаланса г х мм для каждого балансировочного кольца по показаниям механизма без изменения исходного угла Уменьшайте величину дисбаланса г х мм для каждого балансировочного гхмм по показаниям механизма без изменения исходного угла Поверните оба балансировочных кольца на 5° в указанном направлении Стоп Пример 10 г x мм при 100° 27 г x мм при 285° Замечание На балансировочных кольцах маркированы метрические величины. Поэтому все примеры балансировки приведены в метрических единицах. A36 ISCAR BALANCiN Балансируемые цанговые патроны ВВЕДЕНИЕ Старт
