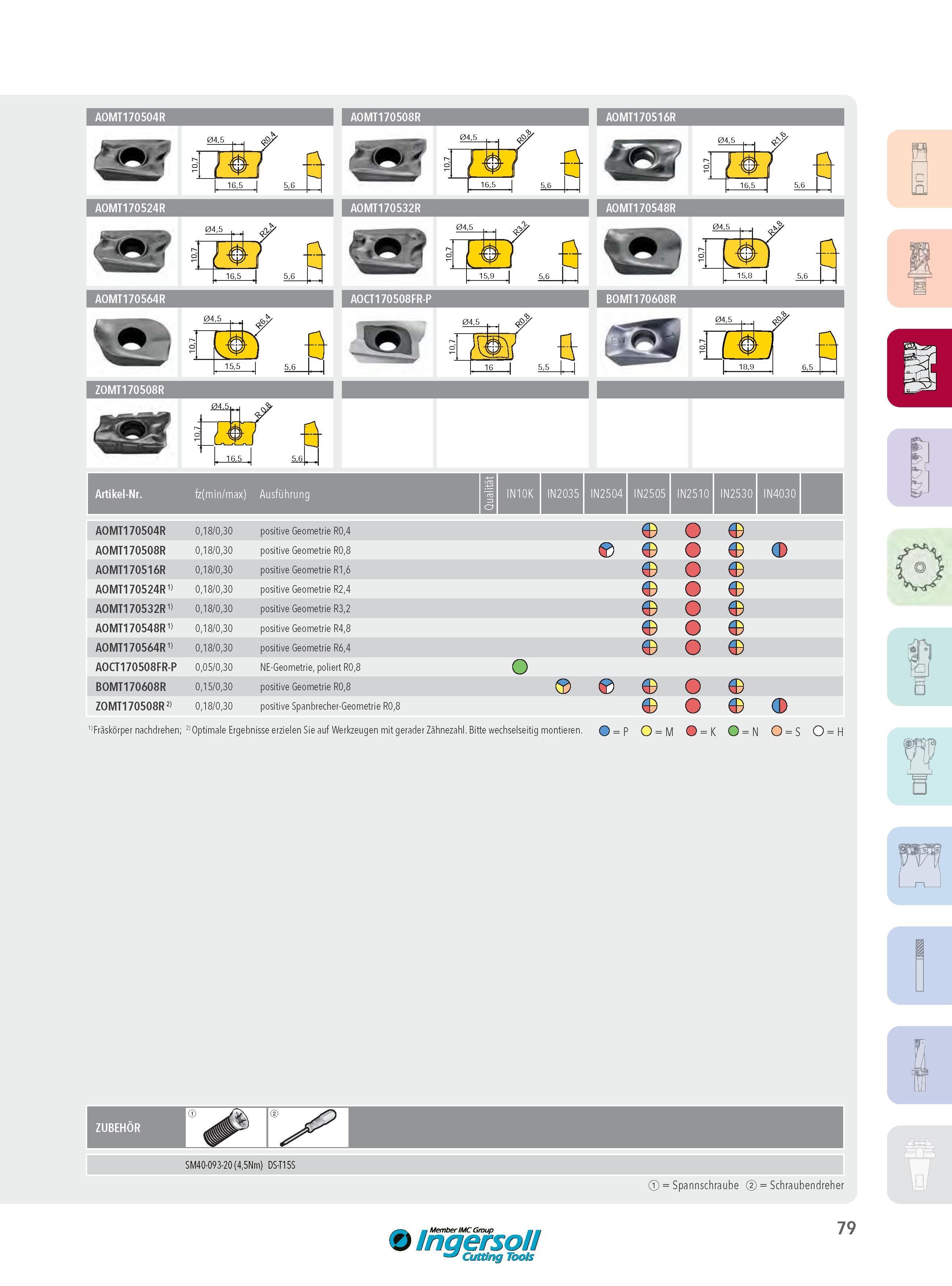

79 Каталог INGERSOLL 2016 Фрезерный и сверлильный металлообрабатывающий инструмент Стр.79
79 AOMT170504R AOMT170508R AOMT170516R Artikel-Nr AOMT170504R AOMT170508R AOMT170516R AOMT170524R 1) AOMT170532R 1) AOMT170548R 1) AOMT170564R 1) AOCT170508 Каталог INGERSOLL 2016 Фрезерный и сверлильный металлорежущий инструмент Фрезы сборные и монолитные Сверла Оснастка инструментальная Стр. 79 DEU

Каталог INGERSOLL 2016 Инструмент фрезерный Стр. 79 0079 DEU Lab2u

AOMT170504R AOMT170508R AOMT170516R Artikel-Nr. AOMT170504R AOMT170508R AOMT170516R AOMT170524R 1) AOMT170532R 1) AOMT170548R 1) AOMT170564R 1) AOCT170508FR-P BOMT170608R ZOMT170508R 2) fz(min/max) Ausführung positive Geometrie R0,4 positive Geometrie R0,8 positive Geometrie R1,6 positive Geometrie R2,4 positive Geometrie R3,2 positive Geometrie R4,8 positive Geometrie R6,4 NE-Geometrie, poliert R0,8 positive Geometrie R0,8 positive Spanbrecher-Geometrie R0,8 1) Fräskörper nachdrehen; 2) Optimale Ergebnisse erzielen Sie auf Werkzeugen mit gerader Zähnezahl. Bitte wechselseitig montieren. Q = P ZUBEHÖR v9 SM40-093-20 (4,5Nm) DS-T15S = Spannschraube = Schraubendreher Ingersoll Cutting Tools 79
