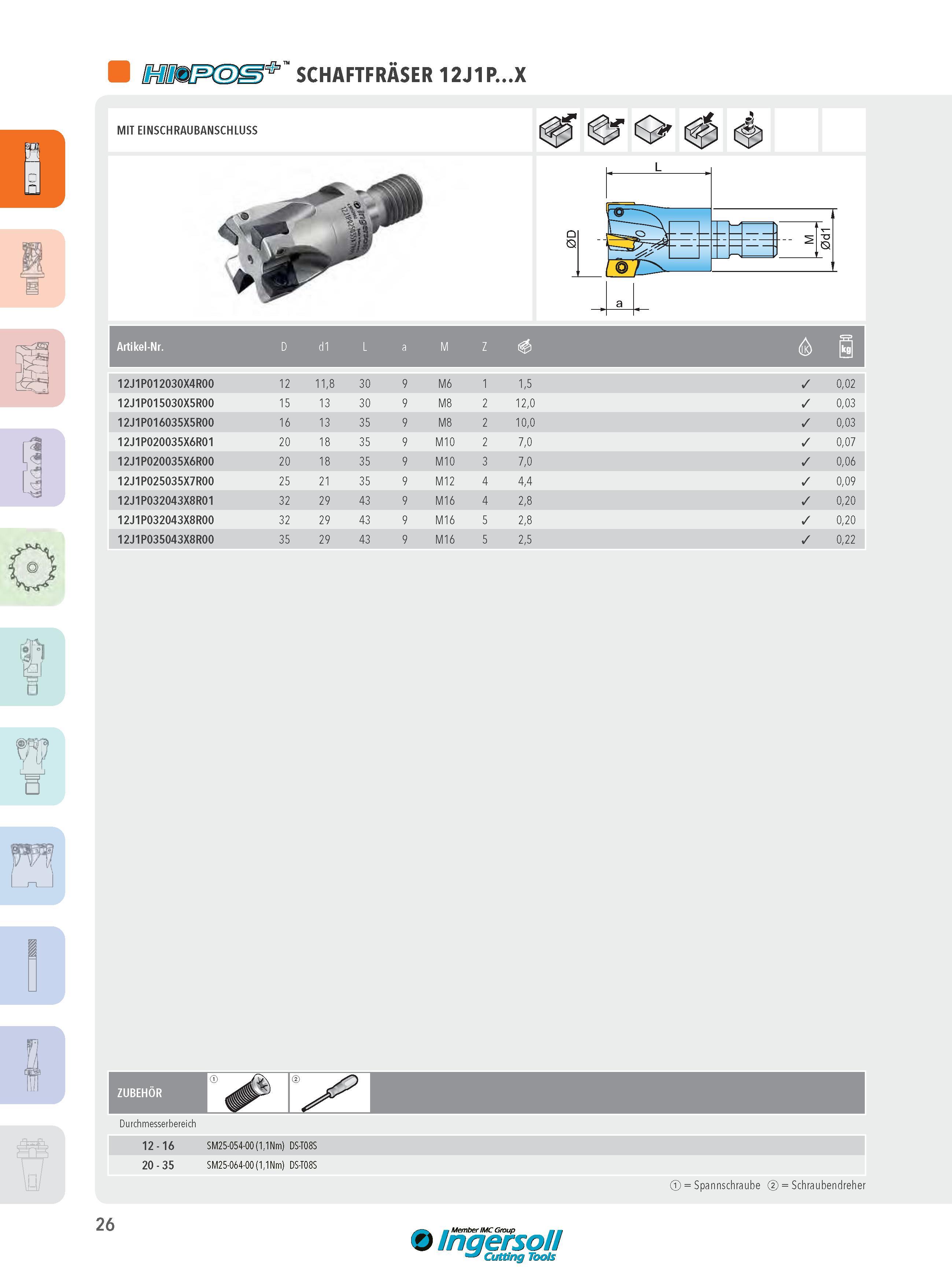

26 Каталог INGERSOLL 2016 Фрезерный и сверлильный металлообрабатывающий инструмент Стр.26
26 SCHAFTFRÄSER 12J1P X p L MIT EINSCHRAUBANSCHLUSS Artikel-Nr D d1 L a M Z s 12J1P012030X4R00 12 11,8 30 9 M6 1 1,5 0,02 12J1P015030X5R00 15 13 30 9 M8 2 1 Каталог INGERSOLL 2016 Фрезерный и сверлильный металлорежущий инструмент Фрезы сборные и монолитные Сверла Оснастка инструментальная Стр. 26 DEU

Каталог INGERSOLL 2016 Инструмент фрезерный Стр. 26 0026 DEU Lab2u

SCHAFTFRÄSER 12J1P X p L MIT EINSCHRAUBANSCHLUSS Artikel-Nr. D d1 L a M Z s 12J1P012030X4R00 12 11,8 30 9 M6 1 1,5 0,02 12J1P015030X5R00 15 13 30 9 M8 2 12,0 0,03 12J1P016035X5R00 16 13 35 9 M8 2 10,0 0,03 12J1P020035X6R01 20 18 35 9 M10 2 7,0 0,07 12J1P020035X6R00 20 18 35 9 M10 3 7,0 0,06 12J1P025035X7R00 25 21 35 9 M12 4 4,4 0,09 12J1P032043X8R01 32 29 43 9 M16 4 2,8 0,20 12J1P032043X8R00 2 3 29 43 9 M16 5 ,8 2 0,20 12J1P035043X8R00 35 9 2 43 9 M16 5 ,5 2 0,22 Durchmesserbereich 12 - 16 SM25-054-00 (1,1Nm) DS-T08S 20 - 35 SM25-064-00 (1,1Nm) DS-T08S = Spannschraube = Schraubendreher 26 Ingersoll Cutting Tools
