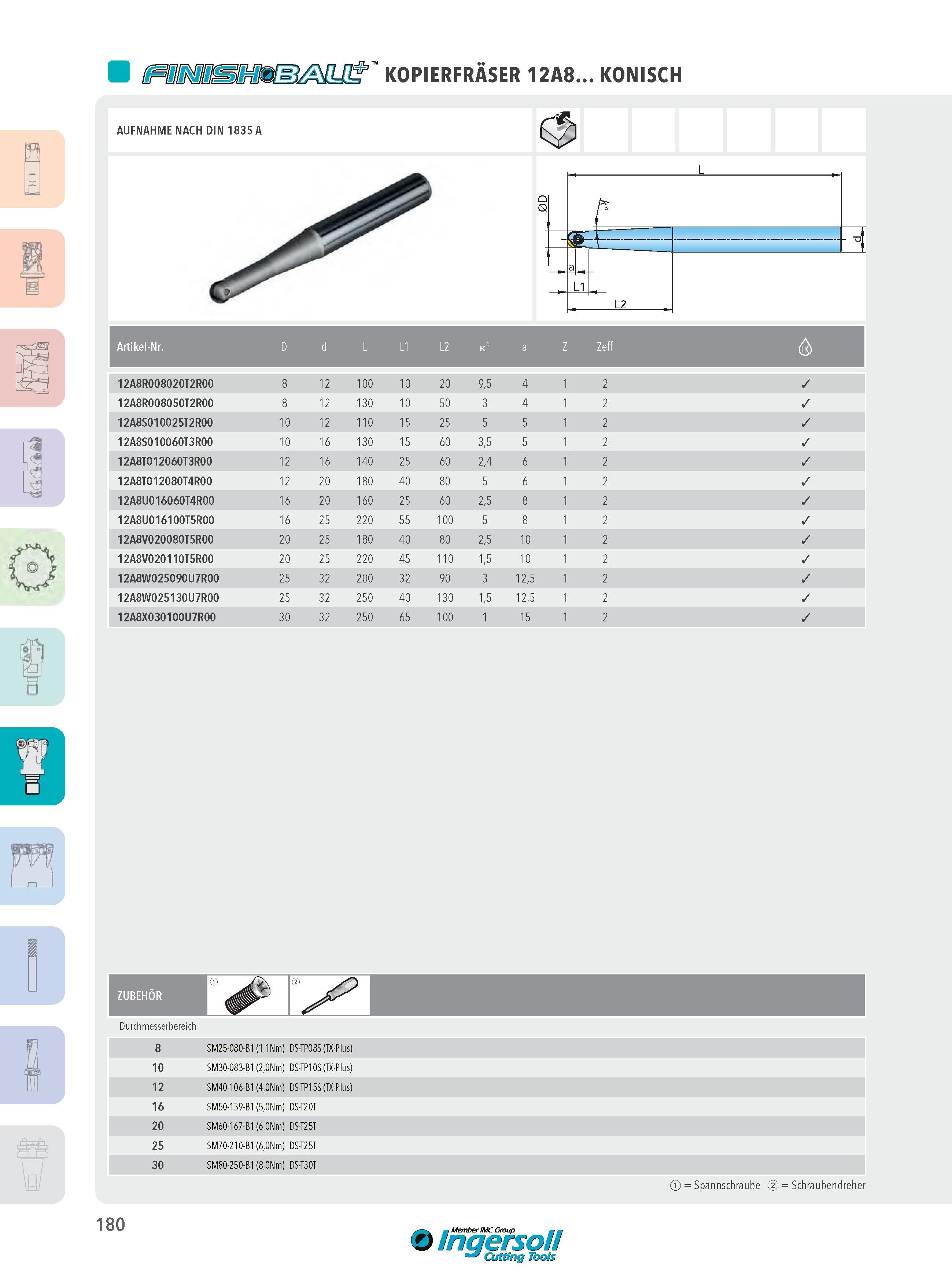

KOPIERFRÄSER 12A8 KONISCH AUFNAHME NACH DIN 1835 A _ a L1 L2 , Artikel-Nr. D d L L1 L2 K° a Z Zeff 12A8R008020T2R00 8 12 100 10 20 9,5 4 1 2 12A8R008050T2R00 8 12 130 10 50 3 4 1 2 12A8S010025T2R00 10 12 110 15 25 5 5 1 2 12A8S010060T3R00 10 16 130 15 60 3,5 5 1 2 12A8T012060T3R00 12 16 140 25 60 2,4 6 1 2 12A8T012080T4R00 12 20 180 40 80 5 6 1 2 12A8U016060T4R00 16 20 160 25 60 2,5 8 1 2 12A8U016100T5R00 16 25 220 55 100 5 8 1 2 12A8V020080T5R00 20 25 180 40 80 2,5 10 1 2 12A8V020110T5R00 20 25 220 45 110 1,5 10 1 2 12A8W025090U7R00 25 32 200 32 90 3 12,5 1 2 12A8W025130U7R00 25 32 250 40 130 1,5 12,5 1 2 12A8X030100U7R00 30 32 0 5 2 65 100 1 15 1 2 ZUBEHÖR Durchmesserbereich 8 SM25-080-B1 (1,1Nm) DS-TP08S (TX-Plus) 10 SM30-083-B1 (2,0Nm) DS-TP10S (TX-Plus) 12 SM40-106-B1 (4,0Nm) DS-TP15S (TX-Plus) 16 SM50-139-B1 (5,0Nm) DS-T20T 20 SM60-167-B1 (6,0Nm) DS-T25T 25 SM70-210-B1 (6,0Nm) DS-T25T 30 SM80-250-B1 (8,0Nm) DS-T30T = Spannschraube = Schraubendreher 180 Ingersoll Cutting Tools L
