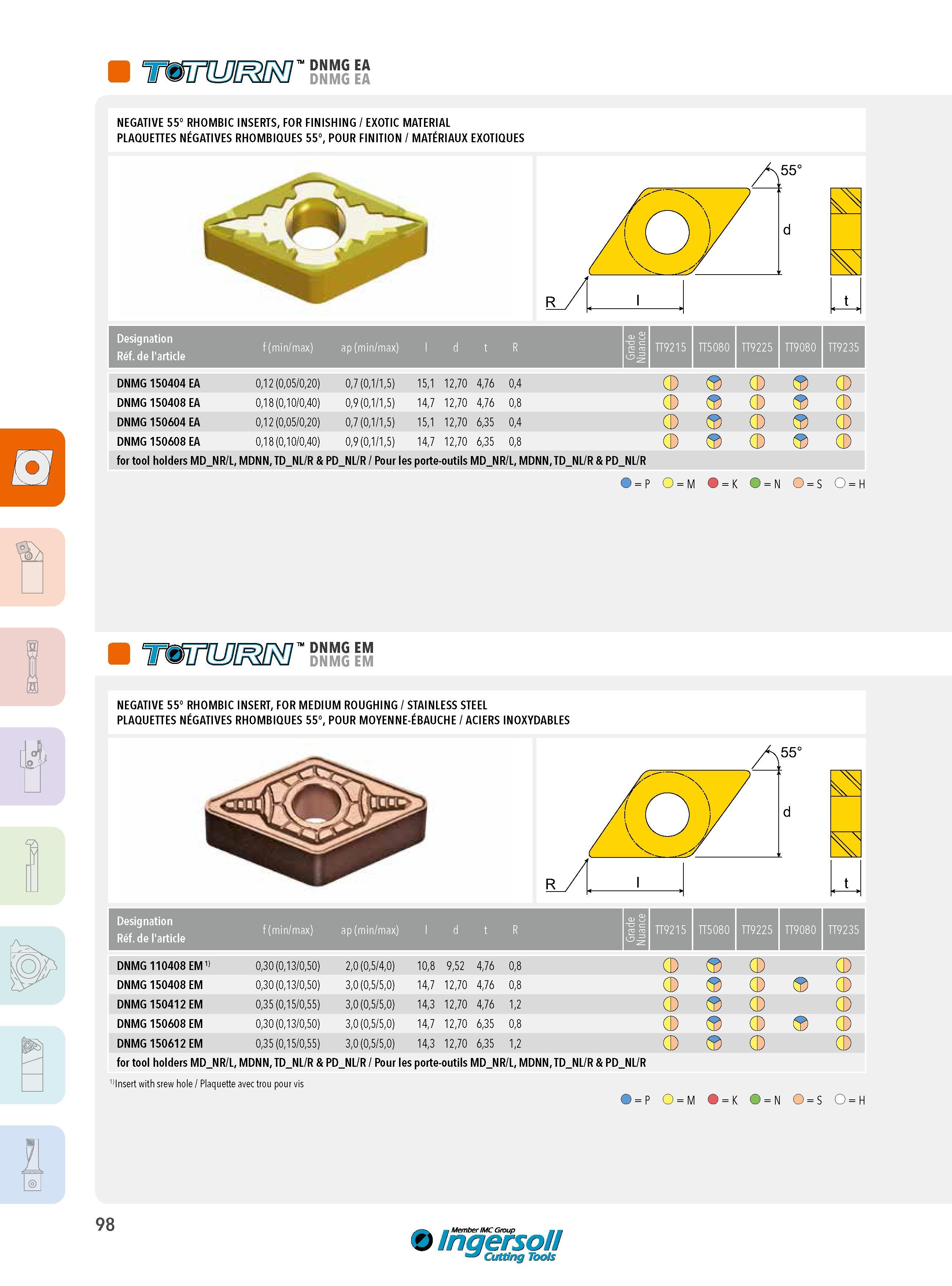

DNMG EA DNMG EA NEGATIVE 55° RHOMBIC INSERTS, FOR FINISHING / EXOTIC MATERIAL PLAQUETTES NÉGATIVES RHOMBIQUES 55°, POUR FINITION / MATÉRIAUX EXOTIQUES 55° k N Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT9215 TT5080 TT9225 TT9080 TT9235 DNMG 150404 EA 0,12 (0,05/0,20) 0,7 (0,1/1,5) 15,1 12,70 4,76 0,4 DNMG 150408 EA 0,18 (0,10/0,40) 0,9 (0,1/1,5) 14,7 12,70 4,76 0,8 DNMG 150604 EA 0,12 (0,05/0,20) 0,7 (0,1/1,5) 15,1 12,70 6,35 0,4 0 DNMG 150608 EA 0,18 (0,10/0,40) 0,9 (0,1/1,5) 14,7 12,70 6,35 0,8 0 for tool holders MD_NR/L, MDNN, TD_NL/R & PD_NL/R / Pour les porte-outils MD_NR/L, MDNN, TD_NL/R & PD_NL/R DNMG EM DNMG EM S NEGATIVE 55° RHOMBIC INSERT, FOR MEDIUM ROUGHING / STAINLESS STEEL PLAQUETTES NÉGATIVES RHOMBIQUES 55°, POUR MOYENNE-ÉBAUCHE / ACIERS INOXYDABLES 55° Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT9215 TT5080 TT9225 TT9080 TT9235 DNMG 110408 EM 1) 0,30 (0,13/0,50) 2,0 (0,5/4,0) 10,8 9,52 4,76 0,8 DNMG 150408 EM 0,30 (0,13/0,50) 3,0 (0,5/5,0) 14,7 12,70 4,76 0,8 DNMG 150412 EM 0,35 (0,15/0,55) 3,0 (0,5/5,0) 14,3 12,70 4,76 1,2 DNMG 150608 EM 0,30 (0,13/0,50) 3,0 (0,5/5,0) 14,7 12,70 6,35 0,8 DNMG 150612 EM 0,35 (0,15/0,55) 3,0 (0,5/5,0) 14,3 12,70 6,35 1,2 for tool holders MD_NR/L, MDNN, TD_NL/R & PD_NL/R / Pour les porte-outils MD_NR/L, MDNN, TD_NL/R & PD_NL/R 1) Insert with srew hole / Plaquette avec trou pour vis d t d t 98 Ingersoll Cutting Tools
