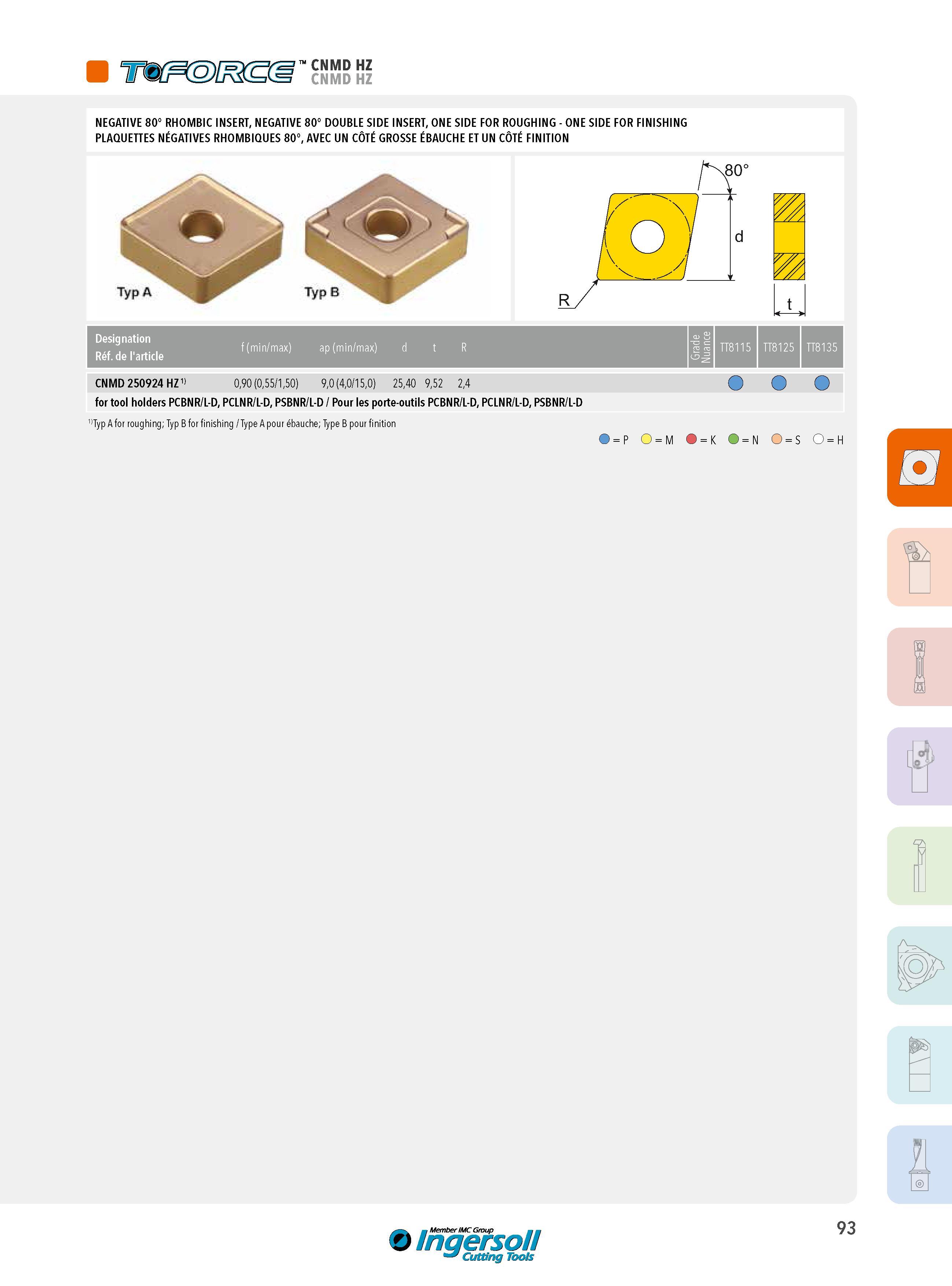

CNMD HZ CNMD HZ NEGATIVE 80° RHOMBIC INSERT, NEGATIVE 80° DOUBLE SIDE INSERT, ONE SIDE FOR ROUGHING - ONE SIDE FOR FINISHING PLAQUETTES NÉGATIVES RHOMBIQUES 80°, AVEC UN CÔTÉ GROSSE ÉBAUCHE ET UN CÔTÉ FINITION Designation Réf. de l'article f (min/max) ap (min/max) d t R Grade Nuance TT8115 TT8125 TT8135 CNMD 250924 HZ 1 0,90 (0,55/1,50) 9,0 (4,0/15,0) 25,40 9,52 2,4 O for tool holders PCBNR/L-D, PCLNR/L-D, PSBNR/L-D / Pour les porte-outils PCBNR/L-D, PCLNR/L-D, PSBNR/L-D t 1) Typ A for roughing; Typ B for finishing / Type A pour ébauche; Type B pour finition à I Ingersoll Cutting Tools 93
