56 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.56

Каталог INGERSOLL 2015 Токарный инструмент Стр. 56 0056 ENG FRA Lab2u

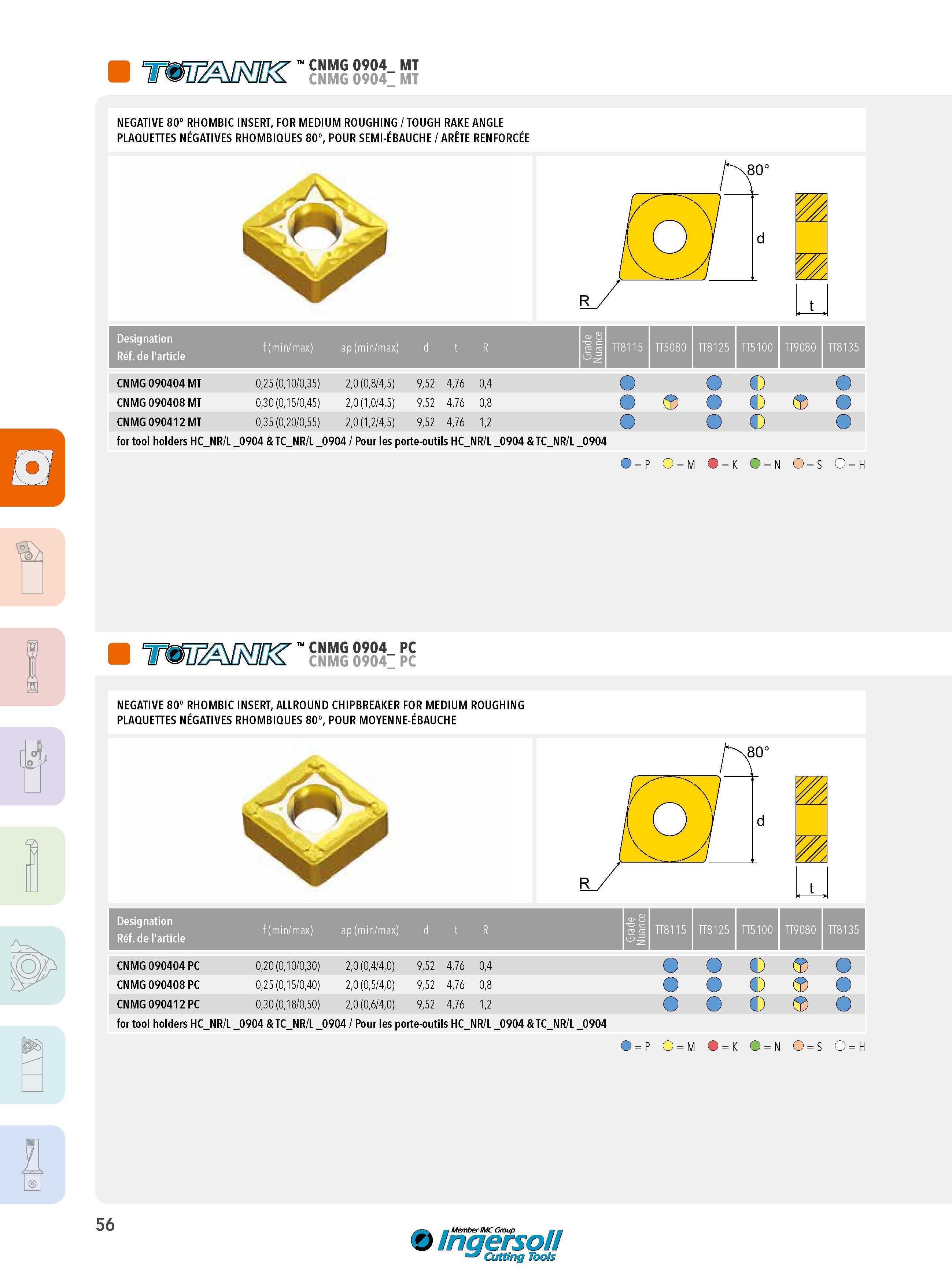

CNMG 0904_ MT CNMG 0904 MT NEGATIVE 80° RHOMBIC INSERT, FOR MEDIUM ROUGHING / TOUGH RAKE ANGLE PLAQUETTES NÉGATIVES RHOMBIQUES 80°, POUR SEMI-ÉBAUCHE / ARÊTE RENFORCÉE Designation Réf. de l'article f (min/max) ap (min/max) d t R Grade Nuance TT8115 TT5080 TT8125 TT5100 TT9080 TT8135 CNMG 090404 MT 0,25 (0,10/0,35) 2,0 (0,8/4,5) 9,52 4,76 0,4 CNMG 090408 MT 0,30 (0,15/0,45) 2,0 (1,0/4,5) 9,52 4,76 0,8 CNMG 090412 MT 0,35 (0,20/0,55) 2,0 (1,2/4,5) 9,52 4,76 1,2 for tool holders HC_NR/L _0904 & TC_NR/L _0904 / Pour les porte-outils HC_NR/L _0904 & TC_NR/L _0904 K o = N t CNMG 0904 PC CNMG 0904 PC NEGATIVE 80° RHOMBIC INSERT, ALLROUND CHIPBREAKER FOR MEDIUM ROUGHING PLAQUETTES NÉGATIVES RHOMBIQUES 80°, POUR MOYENNE-ÉBAUCHE Designation Réf. de l'article f (min/max) ap (min/max) dt R Grade Nuance TT8115 TT8125 TT5100 TT9080 TT8135 CNMG 090404 PC 0,20 (0,10/0,30) 2,0 (0,4/4,0) 9,52 4,76 0,4 CNMG 090408 PC 0,25 (0,15/0,40) 2,0 (0,5/4,0) 9,52 4,76 0,8 CNMG 090412 PC 0,30 (0,18/0,50) 2,0 (0,6/4,0) 9,52 4,76 1,2 for tool holders HC_NR/L R/ N o' T & 4 0 9 _09 0904 / Pour les porte-outils HC_NR/L _0904 & TC_NR/L _0904 K t 56 Ingersoll Cutting Tools
