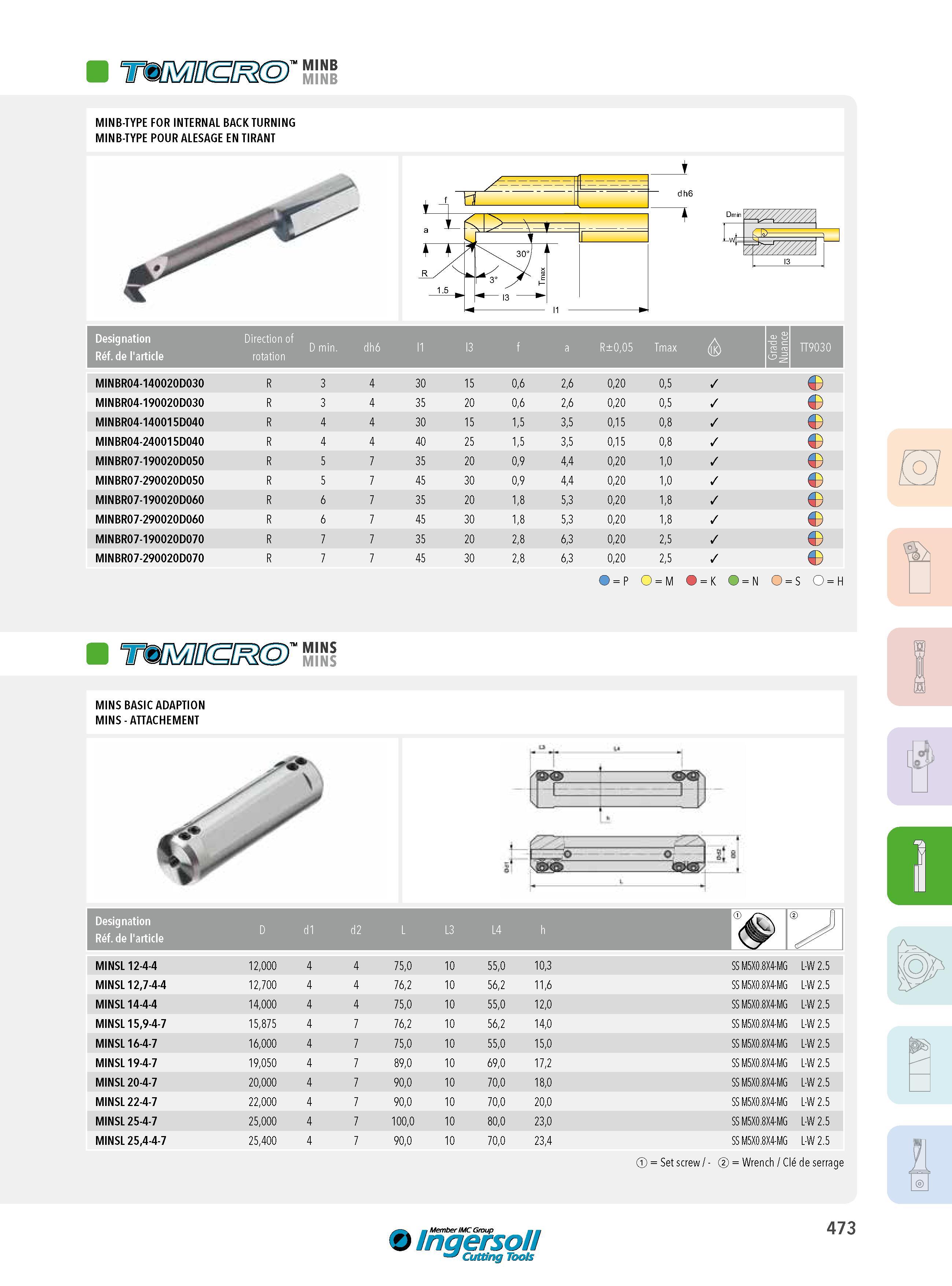

MINB MINB MINB-TYPE FOR INTERNAL BACK TURNING MINB-TYPE POUR ALESAGE EN TIRANT , C ü i-Wp 13 O Designation Réf. de l'article Direction of rotation D min. -O h d n 13 f a LO O o' +1 Cd Tmax ece dK JJ TT9030 MINBR04-140020D030 R 3 4 30 15 0,6 2,6 0,20 0,5 MINBR04-190020D030 R 3 4 35 20 0,6 2,6 0,20 0,5 MINBR04-140015D040 R 4 4 30 15 1,5 3,5 0,15 0,8 MINBR04-240015D040 R 4 4 40 25 1,5 3,5 0,15 0,8 MINBR07-190020D050 R 5 7 35 20 0,9 4,4 0,20 1,0 MINBR07-290020D050 R 5 7 45 30 0,9 4,4 0,20 1,0 MINBR07-190020D060 R 6 7 35 20 1,8 5,3 0,20 1,8 MINBR07-290020D060 R 6 7 45 30 1,8 5,3 0,20 1,8 MINBR07-190020D070 R 7 7 35 20 2,8 6,3 0,20 2,5 MINBR07-290020D070 R 7 7 45 30 2,8 6,3 0,20 2,5 Y N O V -A MINS MINS MINS BASIC ADAPTION MINS - ATTACHEMENT Designation Réf. de l'article D d1 d2 L L3 L4 h MINSL 12-4-4 12,000 4 4 75,0 10 55,0 10,3 SS M5X0.8X4-M i L-W 2.5 MINSL 12,7-4-4 12,700 4 4 76,2 10 56,2 11,6 SS M5X0.8X4-M i L-W 2.5 MINSL 14-4-4 14,000 4 4 75,0 10 55,0 12,0 SS M5X0.8X4-M i L-W 2.5 MINSL 15,9-4-7 15,875 4 7 76,2 10 56,2 14,0 SS M5X0.8X4-M i L-W 2.5 MINSL 16-4-7 16,000 4 7 75,0 10 55,0 15,0 SS M5X0.8X4-M i L-W 2.5 MINSL 19-4-7 19,050 4 7 89,0 10 69,0 17,2 SS M5X0.8X4-M i L-W 2.5 MINSL 20-4-7 20,000 4 7 90,0 10 70,0 18,0 SS M5X0.8X4-M i L-W 2.5 MINSL 22-4-7 22,000 4 7 90,0 10 70,0 ,0 0, 2 SS M5X0.8X4-M i L-W 2.5 MINSL 25-4-7 25,000 4 7 100,0 10 80,0 23,0 SS M5X0.8X4-M i L-W 2.5 MINSL 25,4-4-7 25,400 4 7 90,0 10 70,0 ,4 CO 2 SS M5X0.8X4-M i L-W 2.5 î = Set screw / - = Wrench / Clé de serrage Ingersoll Cutting Tools 473
