223 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.223

Каталог INGERSOLL 2015 Токарный инструмент Стр. 223 0223 ENG FRA Lab2u

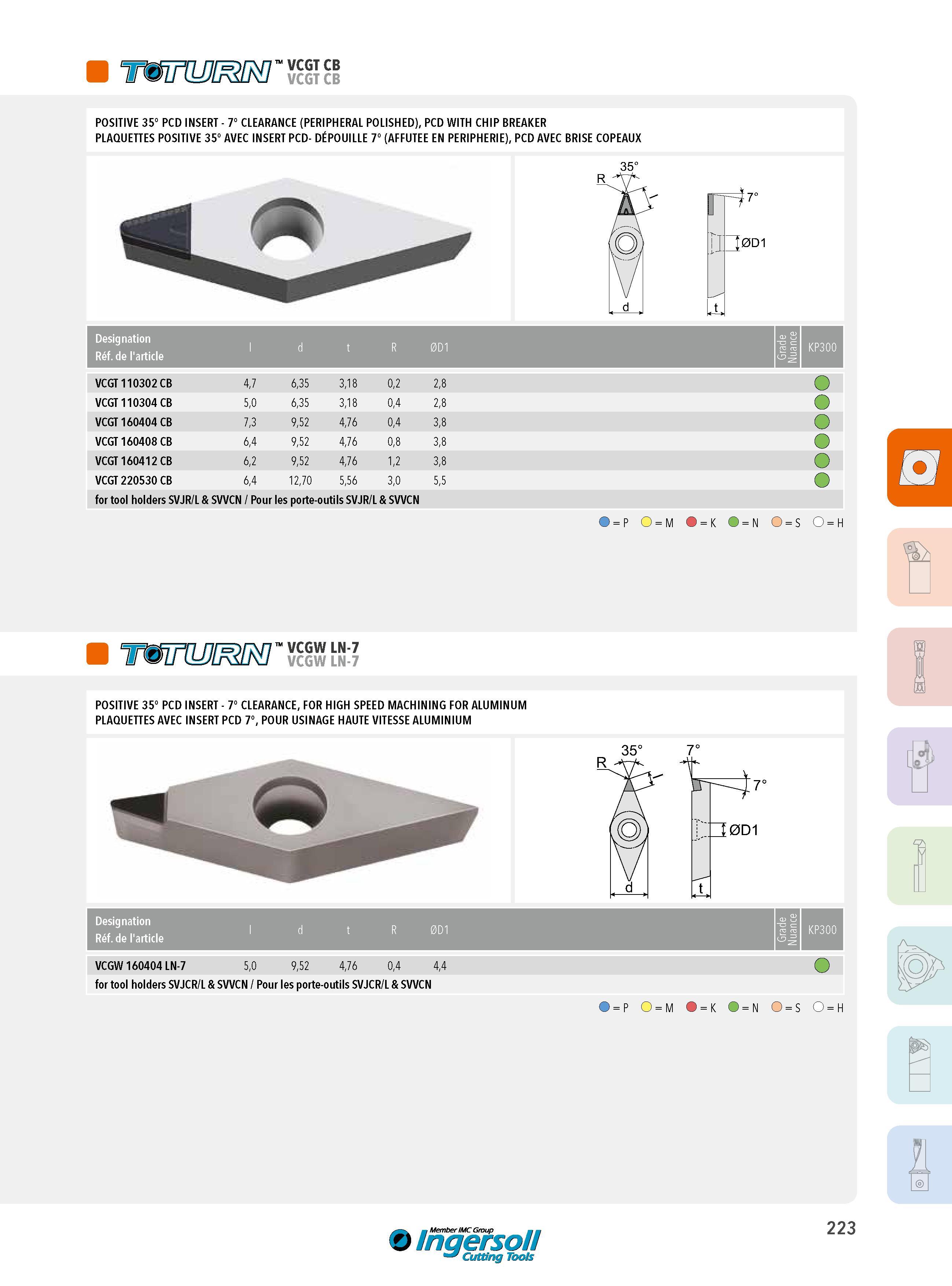

VCGT CB VCGT CB POSITIVE 35° PCD INSERT - 7° CLEARANCE (PERIPHERAL POLISHED), PCD WITH CHIP BREAKER PLAQUETTES POSITIVE 35° AVEC INSERT PCD- DÉPOUILLE 7° (AFFUTEE EN PERIPHERIE), PCD AVEC BRISE COPEAUX 35° r° 'Q0D1 Designation Réf. de l'article l d t R 0D1 Grade Nuance K “D CO VCGT110302CB 4,7 6,35 3,18 0,2 2,8 O VCGT110304 CB 5,0 6,35 3,18 0,4 2,8 O VCGT 160404 CB 7,3 9,52 4,76 0,4 3,8 o VCGT 160408 CB 6,4 9,52 4,76 ,8 0, ,8 3, o VCGT 160412 CB 6,2 9,52 4,76 1,2 3,8 o VCGT 220530 CB 6,4 12,70 5,56 3,0 5,5 o for tool holders SVJR/L & SVVCN / Pour les porte-outils SVJR/L & SVVCN ) = K VCGW LN-7 VCGW LN-7 POSITIVE 35° PCD INSERT - 7° CLEARANCE, FOR HIGH SPEED MACHINING FOR ALUMINUM PLAQUETTES AVEC INSERT PCD 7°, POUR USINAGE HAUTE VITESSE ALUMINIUM I Designation Réf. de l'article R 0D1 VCGW 160404 LN-7 5,0 9,52 4,76 0,4 4,4 for tool holders SVJCR/L & SVVCN / Pour les porte-outils SVJCR/L & SVVCN O d Ingersoll Cutting Tools 223
