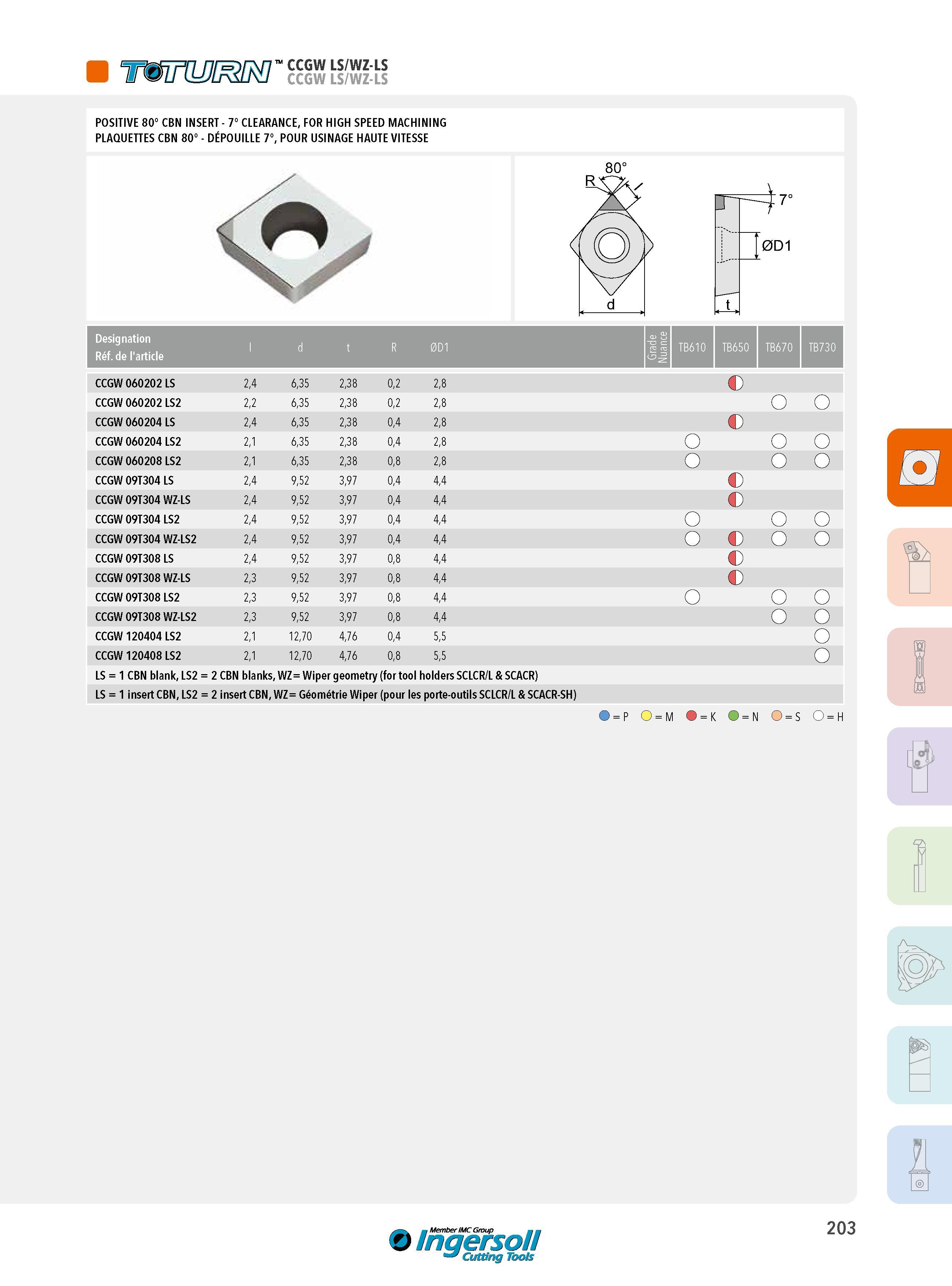

CCGW LS/WZ-LS CCGW LS/WZ-LS POSITIVE 80° CBN INSERT - 7° CLEARANCE, FOR HIGH SPEED MACHINING PLAQUETTES CBN 80° - DÉPOUILLE 7°, POUR USINAGE HAUTE VITESSE 80° 0D1 Designation Réf. de l'article l d t R 0D1 Grade Nuance TB610 TB650 TB670 TB730 CCGW 060202 LS 2,4 6,35 2,38 0,2 2,8 CCGW 060202 LS2 2,2 6,35 2,38 0,2 2,8 CCGW 060204 LS 2,4 6,35 2,38 0,4 2,8 CCGW 060204 LS2 2,1 6,35 2,38 0,4 2,8 CCGW 060208 LS2 2,1 6,35 2,38 0,8 2,8 CCGW 09T304 LS 2,4 9,52 3,97 0,4 4,4 CCGW 09T304 WZ-LS 2,4 9,52 3,97 0,4 4,4 0 CCGW 09T304 LS2 2,4 9,52 3,97 0,4 4,4 CCGW 09T304 WZ-LS2 2,4 9,52 3,97 0,4 4,4 o 0 CCGW 09T308 LS 2,4 9,52 3,97 0,8 4,4 0 CCGW 09T308 WZ-LS 2,3 9,52 3,97 0,8 4,4 0 CCGW 09T308 LS2 2,3 9,52 3,97 0,8 4,4 CCGW 09T308 WZ-LS2 2,3 9,52 3,97 0,8 4,4 CCGW 120404 LS2 2,1 12,70 4,76 0,4 5,5 o CCGW 120408 LS2 2,1 12,70 4,76 0,8 5,5 o LS = 1 CBN blank, LS2 = 2 CBN blanks, WZ= Wiper geometry (for tool holders SCLCR/L & SCACR) LS = 1 insert CBN, LS2 = 2 insert CBN, WZ= Géométrie Wiper (pour les porte-outils SCLCR/L & SCACR-SH) I t m/ngersoll Cutting Tools 203
