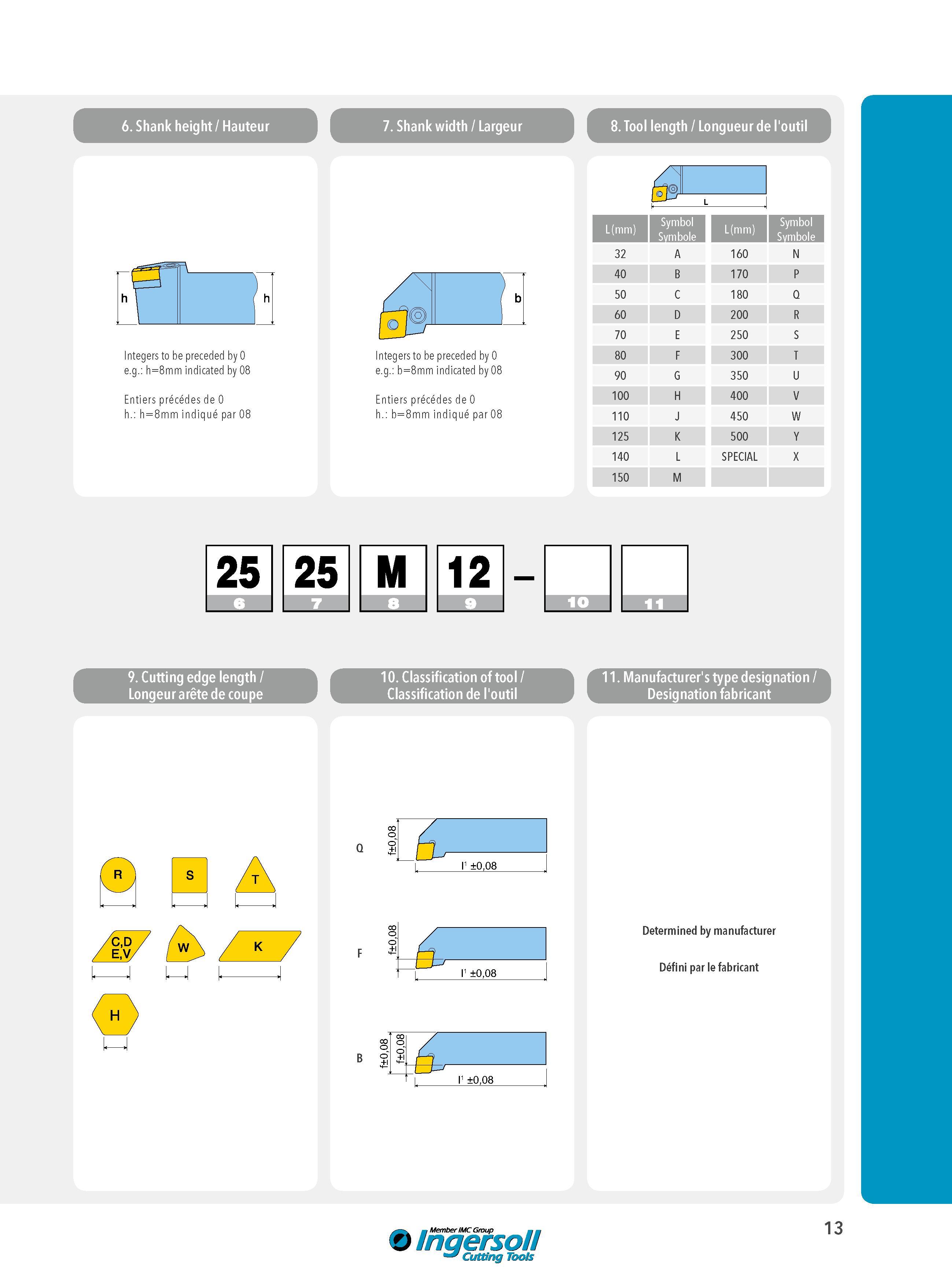

TOOL HOLDER DESIGNATION SYSTEM SYSTEME DE DESIGNATION DES PORTE-OUTILS Shank height Hauteur Shank width Largeur Tool length Longueur de l'outil Integers

TOOL HOLDER DESIGNATION SYSTEM SYSTEME DE DESIGNATION DES PORTE-OUTILS Shank height Hauteur Shank width Largeur Tool length Longueur de l'outil Integers to be preceded by 0 e.g. h=8mm indicated by 08 Entiers précèdes de 0 h. h = 8mm indiqué par 08 -O. 0 Integers to be preceded by 0 e.g. b=8mm indicated by 08 Entiers précédes de 0 h. b=8mm indiqué par 08 1 L (mm) Symbol Symbole L (mm) Symbol Symbole 32 A 160 N 40 B 170 P 50 C 180 Q 60 D 200 R 70 E 250 S 80 F 300 T 90 G 350 U 100 H 400 V 110 J 450 W 125 K 500 Y 140 L SPECIAL X 150 M M 9. Cutting edge length / Longeur arête de coupe 10. Classification of tool / Classification de l'outil 11. Manufacturer's type designation / Designation fabricant C,D E,V/ H I1 ±0,08 A L I1 ±0,08 Determined by manufacturer Défini par le fabricant I1 ±0,08 Q F B Ingersoll Cutting Tools 13
