95 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.95

Каталог INGERSOLL 2015 Токарный инструмент Стр. 95 0095 ENG FRA Lab2u

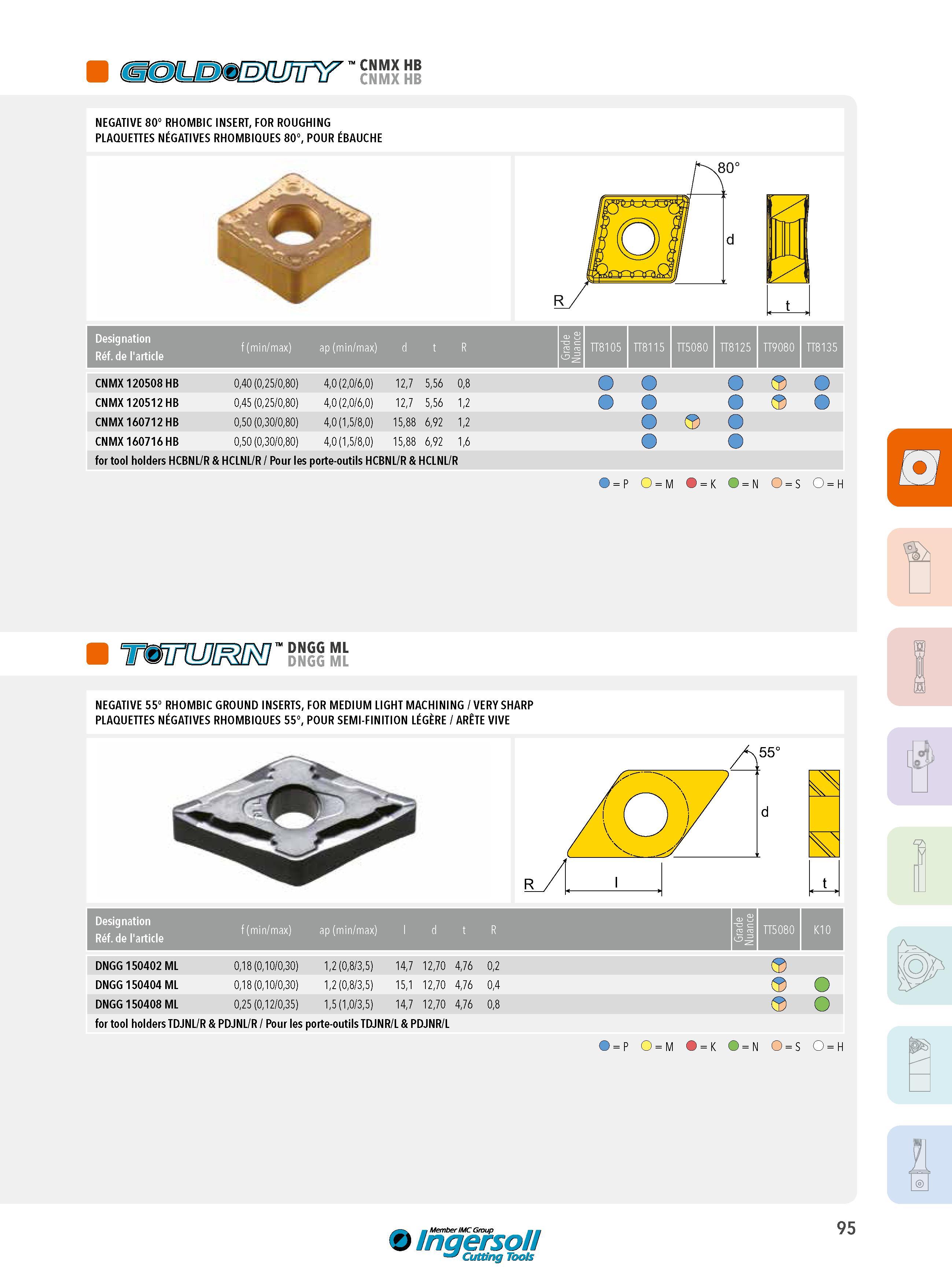

omDMiDiunnY CNMX HB NEGATIVE 80° RHOMBIC INSERT, FOR ROUGHING PLAQUETTES NÉGATIVES RHOMBIQUES 80°, POUR ÉBAUCHE Designation Réf. de l'article f (min/max) ap (min/max) d t R Grade Nuance TT8105 TT8115 TT5080 TT8125 TT9080 TT8135 CNMX 120508 HB 0,40 (0,25/0,80) 4,0 (2,0/6,0) 12,7 5,56 0,8 o CNMX 120512 HB 0,45 (0,25/0,80) 4,0 (2,0/6,0) 12,7 5,56 1,2 o CNMX 160712 HB 0,50 (0,30/0,80) 4,0 (1,5/8,0) 15,88 6,92 1,2 CNMX 160716 HB 0,50 (0,30/0,80) 4,0 (1,5/8,0) 15,88 6,92 1,6 for tool holders HCBNL/R & HCLNL/R / Pour les porte-outils HCBNL/R & HCLNL/R ) = K DNGG ML DNGG ML NEGATIVE 55° RHOMBIC GROUND INSERTS, FOR MEDIUM LIGHT MACHINING / VERY SHARP PLAQUETTES NÉGATIVES RHOMBIQUES 55°, POUR SEMI-FINITION LÉGÈRE / ARÊTE VIVE for tool holders TDJNL/R & PDJNL/R / Pour les porte-outils TDJNR/L & PDJNR/L Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT5080 K10 DNGG 150402 ML 0,18 (0,10/0,30) 1,2 (0,8/3,5) 14,7 12,70 4,76 0,2 DNGG 150404 ML 0,18 (0,10/0,30) 1,2 (0,8/3,5) 15,1 12,70 4,76 0,4 o DNGG 150408 ML 0,25 (0,12/0,35) 1,5 (1,0/3,5) 14,7 12,70 4,76 0,8 o I t m/ngersoll Cutting Tools 95
