88 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.88

Каталог INGERSOLL 2015 Токарный инструмент Стр. 88 0088 ENG FRA Lab2u

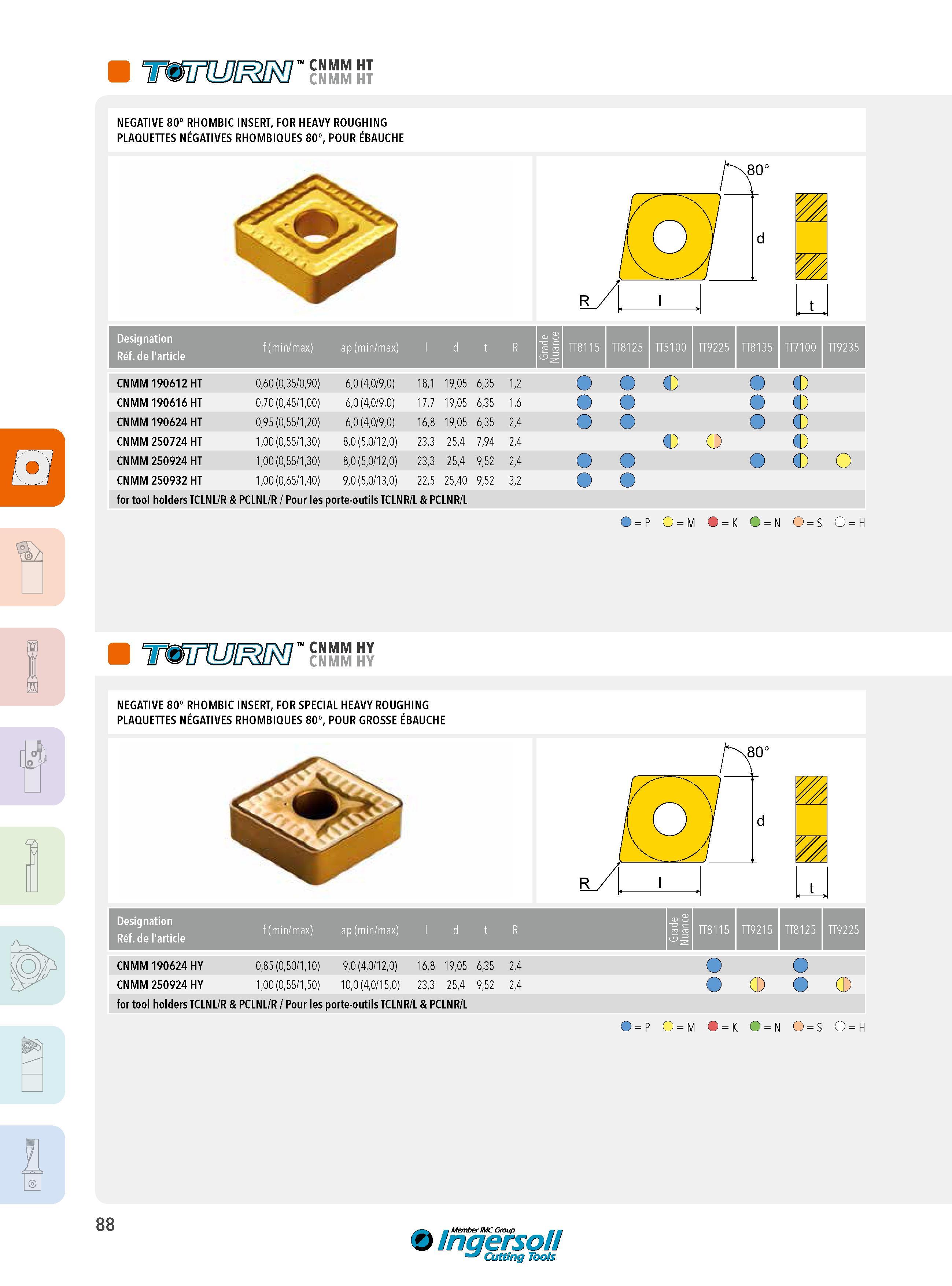

CNMM HT CNMM HT NEGATIVE 80° RHOMBIC INSERT, FOR HEAVY ROUGHING PLAQUETTES NÉGATIVES RHOMBIQUES 80°, POUR ÉBAUCHE Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT8115 TT8125 TT5100 TT9225 TT8135 TT7100 TT9235 CNMM 190612 HT 0,60 (0,35/0,90) 6,0 (4,0/9,0) 18,1 19,05 6,35 1,2 O C CNMM 190616 HT 0,70 (0,45/1,00) 6,0 (4,0/9,0) 17,7 19,05 6,35 1,6 CNMM 190624 HT 0,95 (0,55/1,20) 6,0 (4,0/9,0) 16,8 19,05 6,35 2,4 CNMM 250724 HT 1,00 (0,55/1,30) 8,0 (5,0/12,0) 23,3 25,4 7,94 2,4 CNMM 250924 HT 1,00 (0,55/1,30) 8,0 (5,0/12,0) 23,3 25,4 9,52 2,4 C O CNMM 250932 HT 1,00 (0,65/1,40) 9,0 (5,0/13,0) 22,5 25,40 9,52 3,2 for tool holders TCLNL/R & PCLNL/R / Pour les porte-outils TCLNR/L & PCLNR/L CNMM HY CNMM HY NEGATIVE 80° RHOMBIC INSERT, FOR SPECIAL HEAVY ROUGHING PLAQUETTES NÉGATIVES RHOMBIQUES 80°, POUR GROSSE ÉBAUCHE S Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT8115 TT9215 TT8125 TT9225 CNMM 190624 HY 0,85 (0,50/1,10) 9,0 (4,0/12,0) 16,8 19,05 6,35 2,4 CNMM 250924 HY 1,00 (0,55/1,50) 10,0 (4,0/15,0) 23,3 25,4 9,52 2,4 o 0 o for tool holders TCLNL/R & PCLNL/R / Pour les porte-outils TCLNR/L & PCLNR/L 88 Ingersoll Cutting Tools
