74 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.74

Каталог INGERSOLL 2015 Токарный инструмент Стр. 74 0074 ENG FRA Lab2u

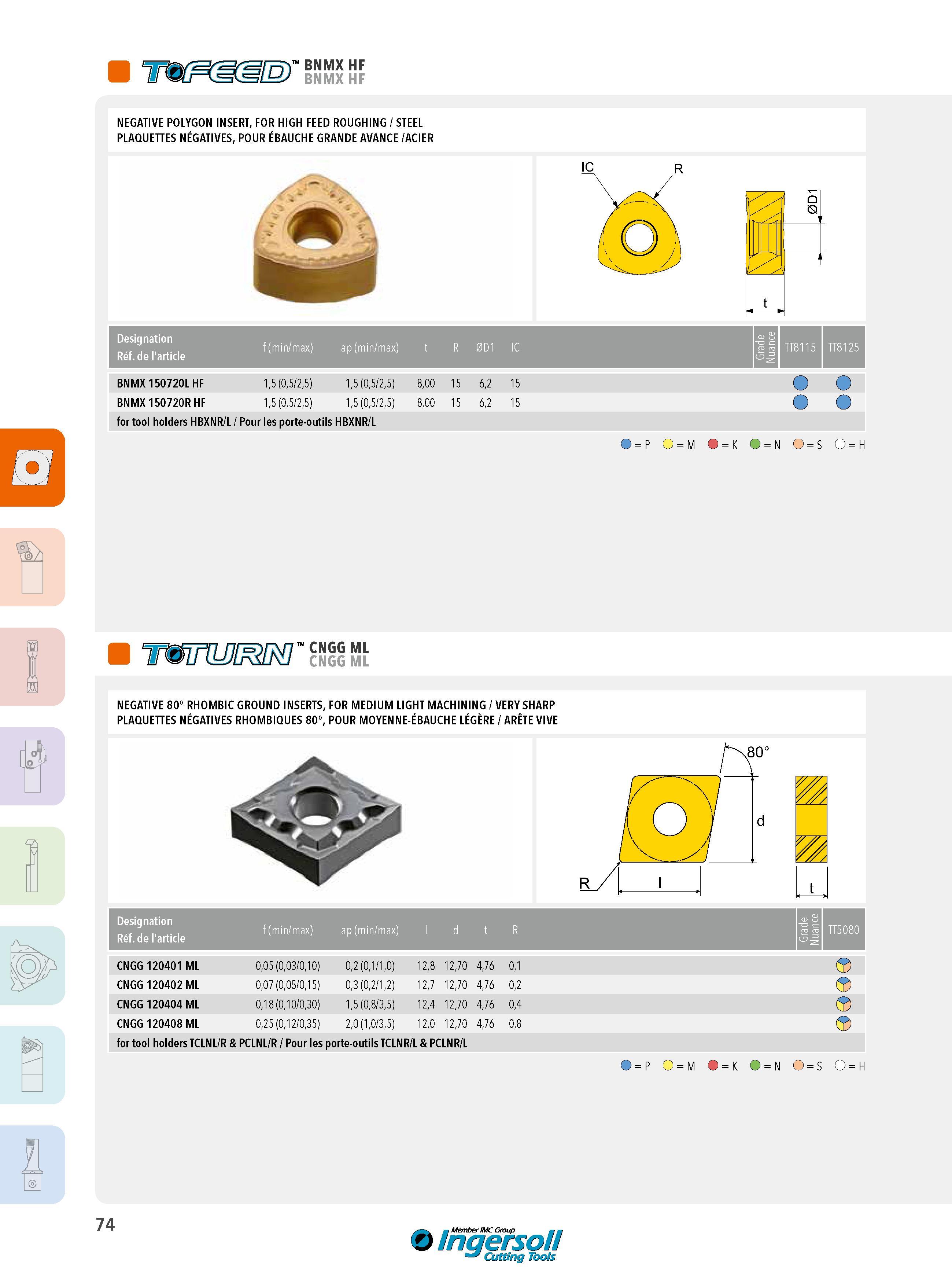

NEGATIVE POLYGON INSERT, FOR HIGH FEED ROUGHING / STEEL PLAQUETTES NÉGATIVES, POUR ÉBAUCHE GRANDE AVANCE /ACIER Designation Réf. de l'article f (min/max) ap (min/max) t R 0D1 C Grade Nuance TT8115 TT8125 BNMX150720L HF 1,5(0,5/2,5) 1,5 (0,5/2,5) 8,00 15 6,2 15 BNMX150720R HF 1,5(0,5/2,5) 1,5 (0,5/2,5) 8,00 15 6,2 15 for tool holders HBXNR/L / Pour les porte-outils HBXNR/L CNGG ML CNGG ML NEGATIVE 80° RHOMBIC GROUND INSERTS, FOR MEDIUM LIGHT MACHINING / VERY SHARP PLAQUETTES NÉGATIVES RHOMBIQUES 80°, POUR MOYENNE-ÉBAUCHE LÉGÈRE / ARÊTE VIVE S Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT5080 CNGG 120401 ML 0,05 (0,03/0,10) 0,2 (0,1/1,0) 12,8 12,70 4,76 0,1 CNGG120402 ML 0,07 (0,05/0,15) 0,3 (0,2/1,2) 12,7 12,70 4,76 0,2 CNGG 120404 ML 0,18 (0,10/0,30) 1,5 (0,8/3,5) 12,4 12,70 4,76 0,4 CNGG120408 ML 0,25 (0,12/0,35) 2,0(1,0/3,5) 12,0 12,70 4,76 0,8 for tool holders TCLNL/R & PCLNL/R / Pour les porte-outils TCLNR/L & PCLNR/L 74 Ingersoll Cutting Tools
