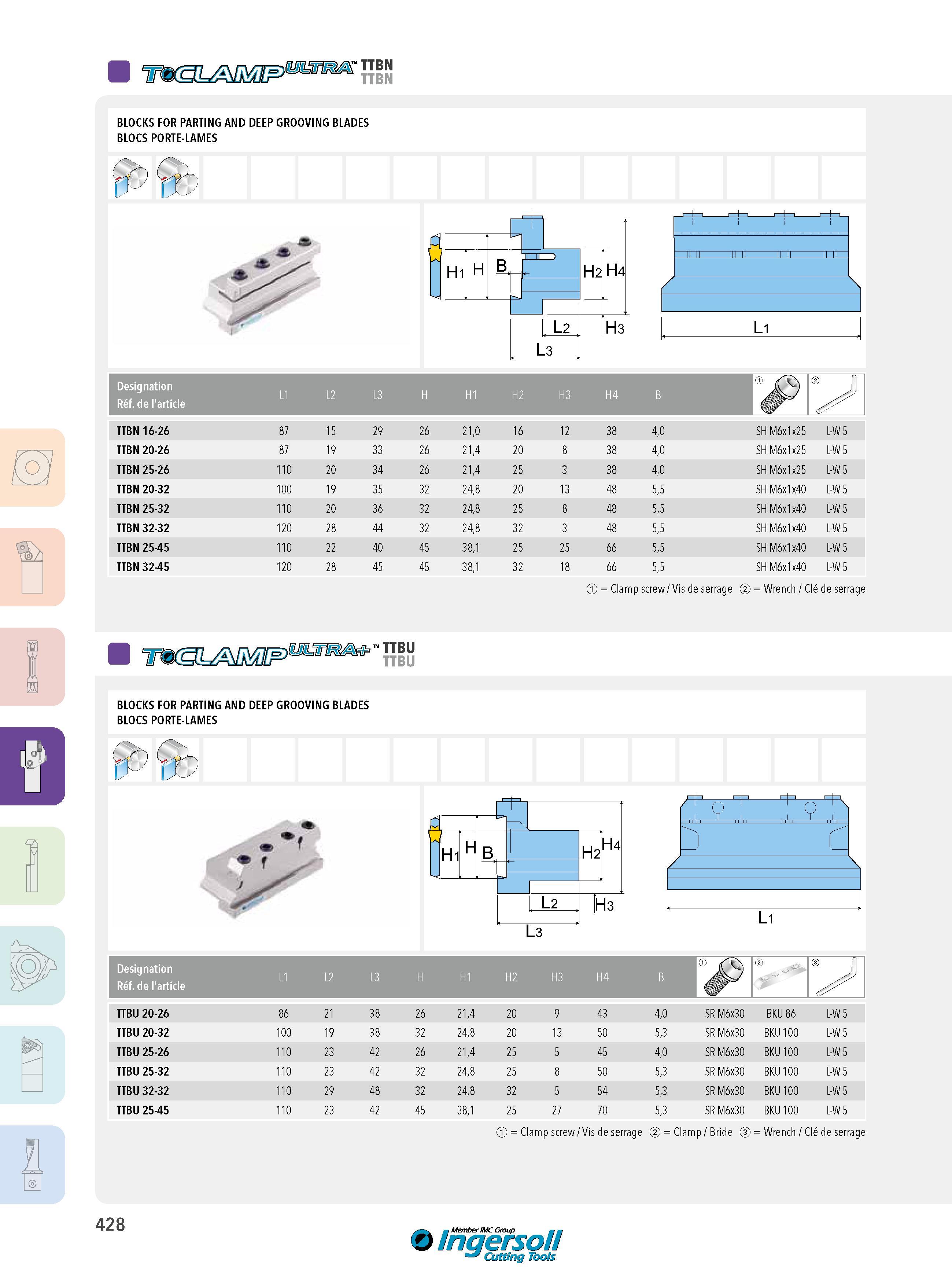

TTBN TTBN BLOCKS FOR PARTING AND DEEP GROOVING BLADES BLOCS PORTE-LAMES Hi H L2 L3 H2 H4 H3 Li Designation Réf. de l'article L1 L2 L3 H H1 H2 H3 H4 B TTBN 16-26 87 15 29 26 21,0 16 12 38 4,0 SH M6x1x25 L-W 5 TTBN 20-26 87 19 33 26 21,4 20 8 3 03 4,0 SH M6x1x25 L-W 5 TTBN 25-26 110 20 34 26 21,4 25 3 38 4,0 SH M6x1x25 L-W 5 TTBN 20-32 100 19 35 32 ,8 4, 2 20 13 4 03 5,5 SH M6x1x40 L-W 5 TTBN 25-32 110 20 -O 3 2 3 24,8 25 8 48 5,5 SH M6x1x40 L-W 5 TTBN 32-32 0 2 2 C 44 2 3 ,8 4, 2 32 3 4 03 5,5 SH M6x1x40 L-W 5 TTBN 25-45 110 2 2 40 45 8, 3 25 25 66 5,5 SH M6x1x40 L-W 5 TTBN 32-45 120 28 45 45 38,1 32 18 66 5,5 SH M6x1x40 L-W 5 = Clamp screw / Vis de serrage = Wrench / Clé de serrage TTBU TTBU BLOCKS FOR PARTING AND DEEP GROOVING BLADES BLOCS PORTE-LAMES Hi H B H2 H4 1 L L2 H3 L3 Li Designation Réf. de l'article L1 L2 L3 H H1 H2 H3 H4 B p Jj TTBU 20-26 86 21 38 26 21,4 20 9 43 4,0 SR M6x30 BKU 86 L-W 5 TTBU 20-32 100 19 38 32 24,8 20 13 50 5,3 SR M6x30 BKU 100 L-W 5 TTBU 25-26 110 23 42 26 21,4 25 5 45 4,0 SR M6x30 BKU 100 L-W 5 TTBU 25-32 110 23 42 32 24,8 25 8 50 5,3 SR M6x30 BKU 100 L-W 5 TTBU 32-32 110 29 48 32 24,8 32 5 54 5,3 SR M6x30 BKU 100 L-W 5 TTBU 25-45 110 23 42 45 38,1 25 27 70 5,3 SR M6x30 BKU 100 L-W 5 = Clamp screw / Vis de serrage = Clamp / Bride = Wrench / Clé de serrage 428 Ingersoll Cutting Tools
