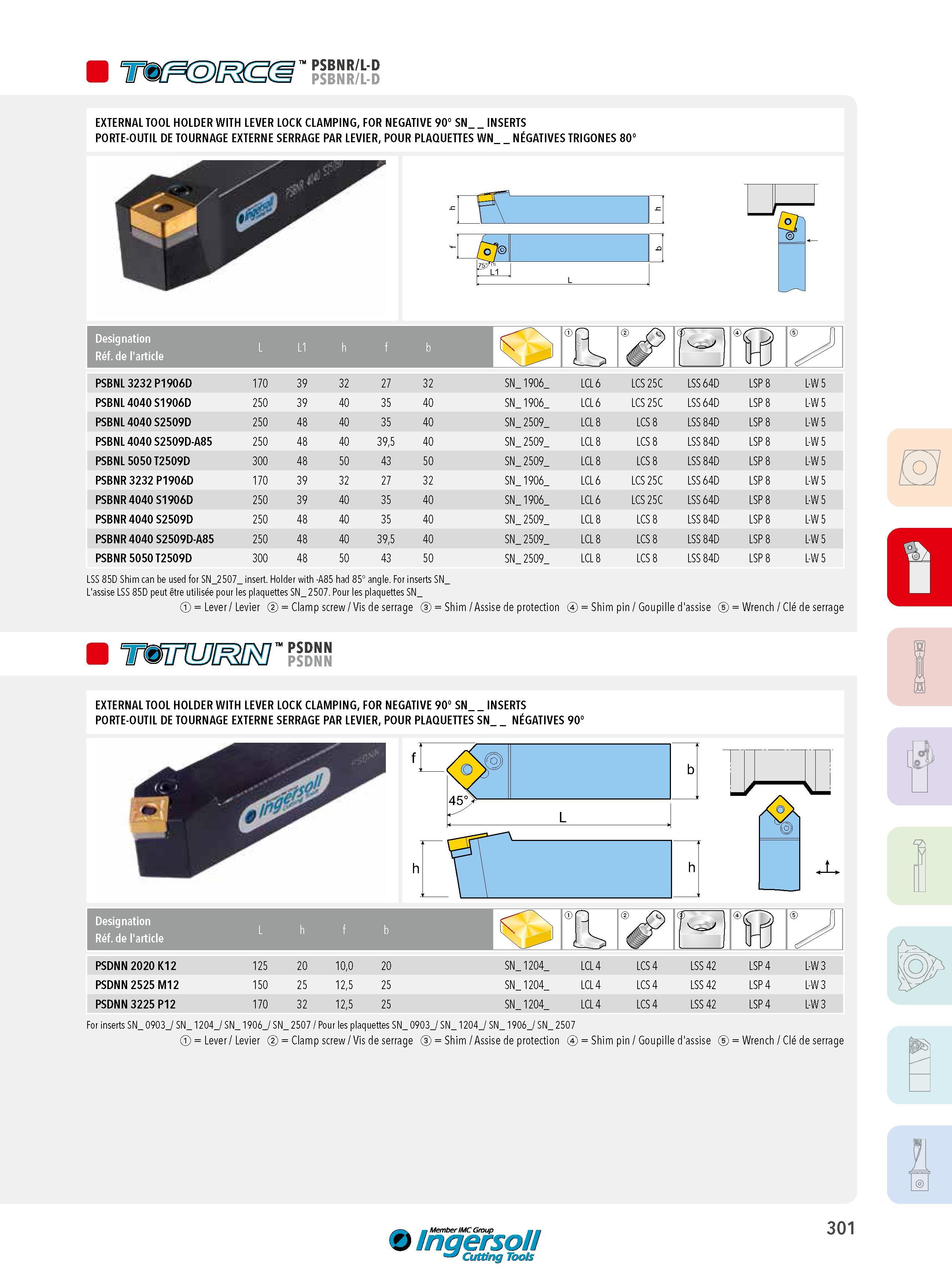

PSBNR/L-D EXTERNAL TOOL HOLDER WITH LEVER LOCK CLAMPING, FOR NEGATIVE 90° SN _INSERTS PORTE-OUTIL DE TOURNAGE EXTERNE SERRAGE PAR LEVIER, POUR PLAQUETTES WN NÉGATIVES TRIGONES 80° Designation Réf. de l'article loi .o 75° 111 - L1 L L L1 h L'assise LSS 85D peut être utilisée pour les plaquettes SN_ 2507. Pour les plaquettes SN_ = Lever / Levier = Clamp screw / Vis de serrage = Shim / Assise de protection = PSBNL 3232 P1906D 170 39 32 27 32 SN_1906_ LCL 6 LCS 25C LSS 64D LSP 8 L-W 5 PSBNL4040S1906D 250 39 40 35 40 SN_1906_ LCL 6 LCS 25C LSS 64D LSP 8 L-W 5 PSBNL4040S2509D 250 48 40 35 40 SN_ 2509_ LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 PSBNL 4040 S2509D-A85 250 48 40 39,5 40 SN_ 2509_ LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 PSBNL5050T2509D 300 48 50 43 50 SN_ 2509_ LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 PSBNR 3232 P1906D 170 39 32 27 32 SN_ 1906_ LCL 6 LCS 25C LSS 64D LSP 8 L-W 5 PSBNR 4040 S1906D 250 39 40 35 40 SN_ 1906_ LCL 6 LCS 25C LSS 64D LSP 8 L-W 5 PSBNR 4040 S2509D 250 48 40 35 40 SN_ 2509_ LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 PSBNR 4040 S2509D-A85 250 48 40 39,5 40 SN_ 2509_ LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 PSBNR 5050 T2509D 300 48 50 43 50 SN_2509_ LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 LSS 85D Shim can be used for SN_2507_ insert. Holder with -A85 had 85° angle. For inserts SN_ Y N O V -A Shim pin / Goupille d'assise = Wrench / Clé de serrage 0 PSDNN PSDNN EXTERNAL TOOL HOLDER WITH LEVER LOCK CLAMPING, FOR NEGATIVE 90° SN _INSERTS PORTE-OUTIL DE TOURNAGE EXTERNE SERRAGE PAR LEVIER, POUR PLAQUETTES SN NÉGATIVES 90° Designation Réf. de l'article < b L PSDNN 2020 K12 125 20 10,0 20 4_ 0 2 N S LCL 4 LCS 4 LSS 42 LSP 4 L-W 3 PSDNN 2525 M12 150 25 12,5 25 4_ 0 2 N S LCL 4 LCS 4 LSS 42 LSP 4 L-W 3 PSDNN 3225 P12 170 32 12,5 25 4_ 0 2 N S LCL 4 LCS 4 LSS 42 LSP 4 L-W 3 For inserts SN_ 0903_/ SN_ 1204_/ SN_ 1906_/ SN_ 2507 / Pour les plaquettes SN_ 0903_/ SN_ 1204_/ SN_ 1906_/ SN_ 2507 = Lever / Levier = Clamp screw / Vis de serrage = Shim / Assise de protection = Shim pin / Goupille d'assise = Wrench / Clé de serrage I b f h h b Ingersoll Cutting Tools 301
